GYK模式设定及操作说明VIP免费

GYK模式设定及操作说明_第1页
1/44

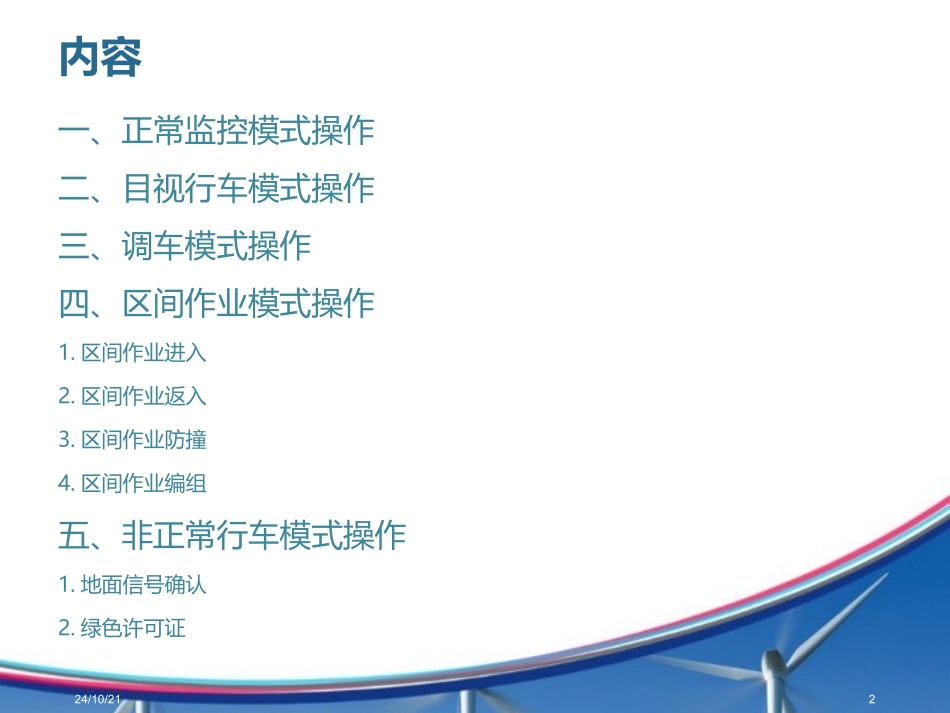

GYK模式设定及操作说明_第2页
2/44

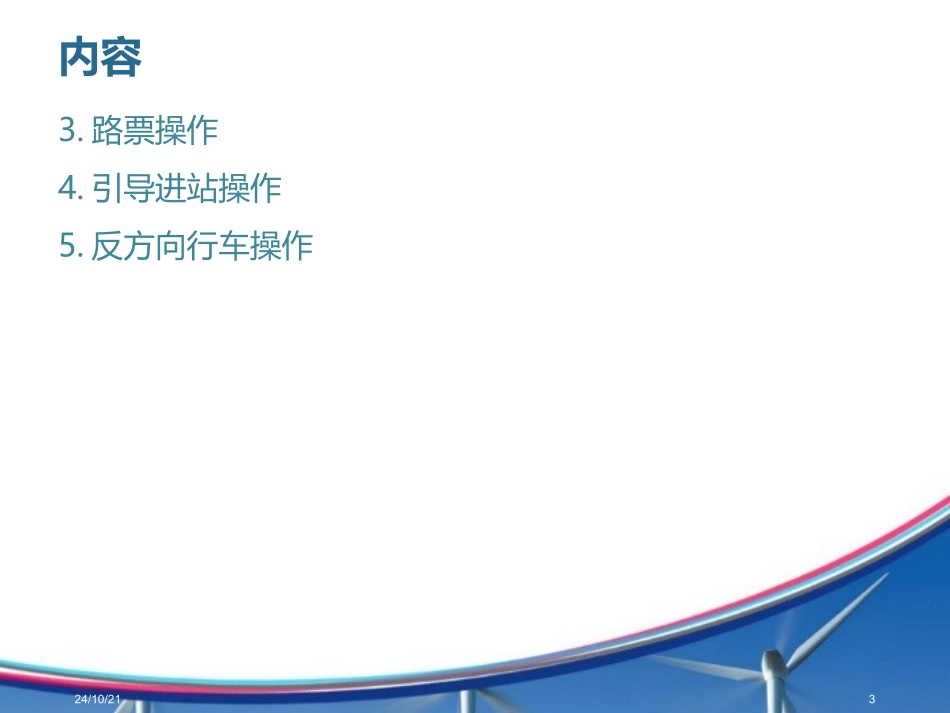

GYK模式设定及操作说明_第3页
3/44
GYK模式设定及操作说明赵钢24/10/211内容一、正常监控模式操作二、目视行车模式操作三、调车模式操作四、区间作业模式操作1.区间作业进入2.区间作业返入3.区间作业防撞4.区间作业编组五、非正常行车模式操作1.地面信号确认2.绿色许可证24/10/212内容3.路票操作4.引导进站操作5.反方向行车操作24/10/213GYK模式设定及操作说明模式的转换方法是按压【模式】键,显示器弹出如图所示“轨道车模式选择”界面24/10/214一.正常监控模式操作本模式用于轨道车正常运行控制。GYK根据机车信息、速度信息以进入闭塞分区后700M处为目标点,计算产生控制曲线。1.进入/退出操作停车状态下按压DMI面板【正常】键进入正常监控模式或停车状态时按压【模式】键,DMI弹出“轨道车模式选择”界面,使用上下左右键控制光标,将光标移动到“正常监控模式”后,按压【确认】键,或者按压快捷数字键选定“正常监控模式”按压【确认】键进入正常监控模式,自动调出基本数据;或在参数设定界面设定好监控交路基本数据,按压【确认】键后进入正常监控模式。选择另外一种模式则退出“正常监控模式”。24/10/2152.模式限速值确定模式限速值按以下要求确定;2.1、模式限速值取编组限速、线路固定限速、机车信号限速和临时限速的最低值。2.2、正常监控模式采用速度分级控制系统方式速度分级控制系统:采用的控车模式为人控为主,设备监控。当列车超速运行,设备发出语音提示司机超速运行,如果这时司机没有采取减速措施时,运行速度超过允许速度范围时,设备将强行干预控车。24/10/2163.机车信号变为白灯的控制3.1、机车信号由绿灯、绿黄灯变为白灯时,按前方信号机关闭监控轨道车运行,控制轨道车运行1400m后停车。机车信号由黄灯、黄2、双黄灯变为白灯,控制轨道车运行700M后停车3.2、停车后提供解锁条件,允许司机按压【解锁】键解锁。司机按规定操作后,GYK进入正常监控模式(目视行车)。当机车信号变化时,GYK根据允许信号自动退出(目视行车),恢复正常监控模式24/10/2174.信号突变控制6.1、黄灯、双黄灯变为红黄灯时,灯变化时100m内无绝缘节信号,按信号突变控制。100m内有绝缘节信号,按停车信号控制。6.2、绿灯、绿黄灯变为红黄灯时,按信号突变控制6.3、信号突变控制:GYK发出“信号突变”语音报警,司机确认地面信号机显示允许信号,在7s内按【警惕】键解除信号突变报警和紧急停车控制,按停车信号控制。不按【警惕】键7s后GYK紧急制动6.4、停车后提供解锁条件,允许司机按压【解锁】键解锁,司机按规定操作后,GYK进入正常监控模式(目视行车)。当机车信号变化时,GYK根据允许信号自动退出(目视行车),恢复正常监控模式。24/10/2185.临时限速区段控制轨道车运行到临时限速区段,GYK监控轨道车以不超过临时限速值的速度通过限速去段。5.1、临时限速控制在施工区段内,轨道车接近限速去段(临时限速比当前限速低时),距施工点1000m时语音提示“距离限速区段1公里,减速运行”,按TSM区控制轨道车通过临时限速区段的控制方式如图所示24/10/2195.2、临时限速输入司机采用转储器或人工输入的方法输入临时限速揭示信息。临时慢行限速输入:按【设定】键,进入“参数设定”窗口,将光标移到“1.临时限速”项,按压【确认】键,进入临时限速设置界面。按压【↑】【↓】将光标移动到要输入的选项进行输入,输入完成后,将光标移动到“插入”按压【确认】键,制作成功的慢行限速出现在慢行限速列表,手动输入临时限速界面如图。临时慢行限速取消:在“临时慢行限速设置”查询界面,在慢行限速列表选中需要取消的临时限速项,按压数字键【前进/1】键将其删除。24/10/2110手动输入限速界面如图临时慢行限速设置24/10/2111二.目视行车模式操作1.用途1.1、出入库作业用目视行车模式控车1.2、正常监控遇停车信号(红黄灯、红灯、白灯)或信号突变,停车后根据需要司机按【解锁】键转入正常监控模式(目视行车)1.3、区间作业遇封闭的停车点,停车后根据需要司机按【解锁】键转入区间作业模式(目视行车)1.4、机车信号故障时,停车后根据需要,通过司机操作,转入目视行车模式。24/10/21122.进入/退出2.1、GYK开...
