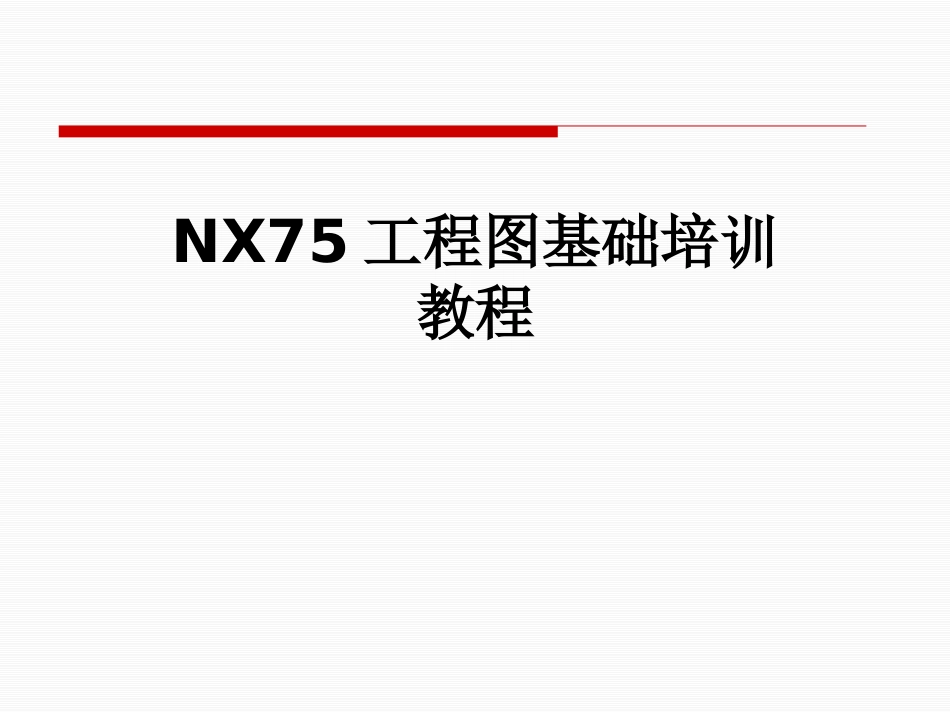

NX75工程图基础培训教程VIP专享VIP免费

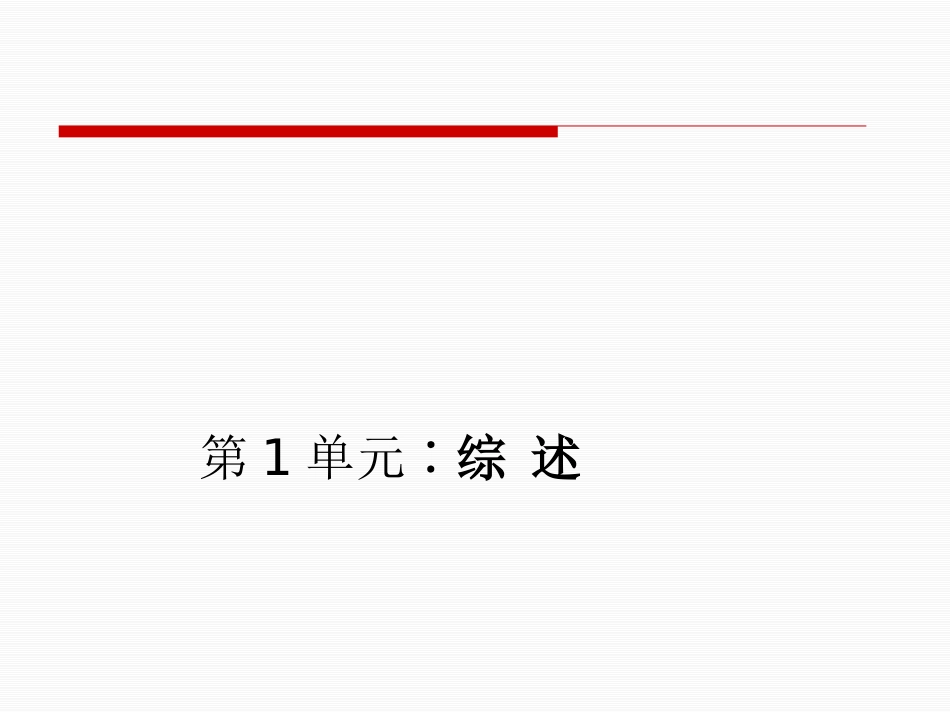

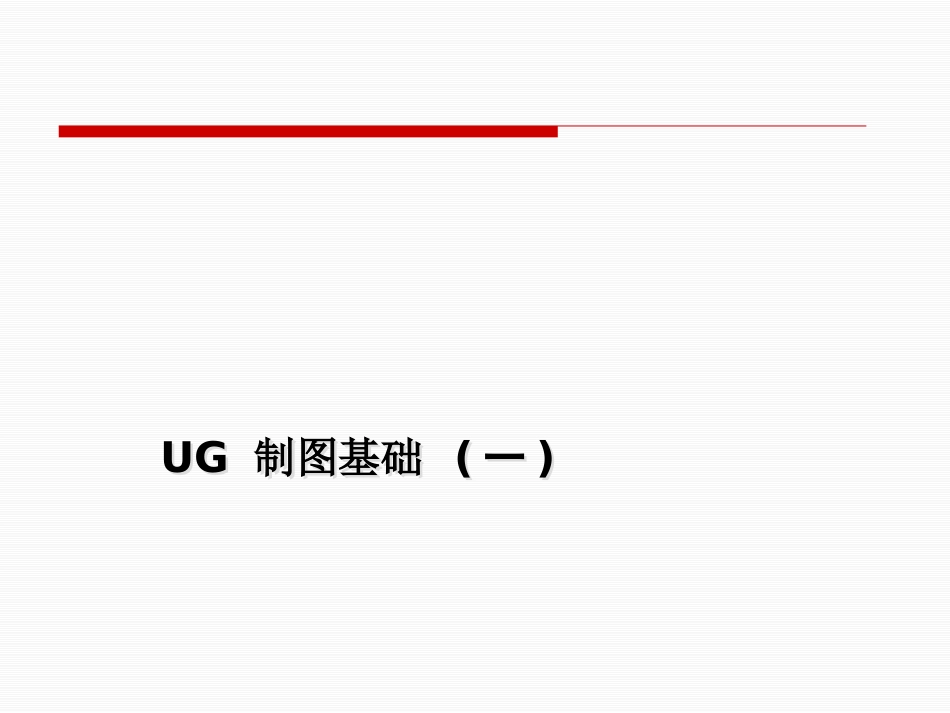

NX75工程图基础培训教程UG制图基础(一)UG制图基础(一)第1单元∶综述UG制图应用•在制图应用中建立的图与三维模型完全相关。对模型做的任何改变自动地反映在图中。这种相关性可随时按需要对图做改变。从而减少因三维模型的改变而引起的二位工程图的更新所需要的时间，并保证了二维图的正确性。特点：•一个直观的，易于使用的，图形化的用户界面。•自动的正交视图对准，自动的建立中心线。•建立完全相关的有自动消隐线处理与画剖面线的剖切视图的能力制图用户介面用户介面布局:开始→制图…。UG图的组成UG图由三部分组成：视图（包栝读入视图，正交视图，放大视图，向视图及各种剖切视图）；尺寸与各种注释；图框与标题块。建立图的过程复选框取消12复选框取消建立图的过程(续)2复选框取消3复选框取消第2单元∶建立与编缉图片建立新图片132打开已存图片12直接双击或右键下拉菜单点击打开均可直接进入相应的已存图片中编缉、删除已存图12第3单元∶建立与编缉视图添加视图加视图到图可被加到图上的视图包括读入的模型视图，正交视图，辅助视图（向视图），细节视图（放大图）和各种剖切视图。12添加视图-读入基本视图TOPView视图边界视图中心十字光标指示视图将被放置在图上的位置添加视图-投影视图基于己存的读入模型视图或其它正交视图建立正交投射。指示在由父视图决定的正交走廊带中要求的位置。正交视图自动地与父视图对准并有与父视图同样的比例和属性。TopViewFrontView123添加视图-局部放大视图局部放大视图含有一个已存图视图的放大部分。其或具有园形边界或具有矩形视图边界。添加视图-局部放大视图(续)添加视图-剖切视图通过由切割平面去分割部件，观看一个部件的内侧.编辑视图-移去视图、移动/拷贝视图移去视图从一图上移去一个或多个视图。移动/拷贝视图移动或拷贝在图上的已存视图。•放光标到视图边框上•按下并保持MB1，拖拽视图到新的位置。312选中一个视图直接按Delete。选中一个视图右键下拉菜单中选删除命令。编辑视图-对准视图、编缉视图对准视图在图上对准已存视图。编缉视图对在图上的己存视图编缉各种视图参数：如视图名，视图状态（激活或参考），视图角和视图比例。•放光标到视图中心上；•按下并保持MB1，拖拽视图到新的位置。12编辑视图-定义视图边界定义视图边界对在图上的特定成员视图规定视图边界类型。更改前边界更改后边界视图相关编缉视图相关编缉在一选择的成员视图中编缉对象的显示，而不影响那些对象在其它视图中的显示。视图相关编缉功能可以擦去或编缉整个对象或选择对象的一部分。注意:视图相关修改不是永久的。利用删除编缉选项之一，可以移去它们。UG制图基础(二)UG制图基础(二)第4单元∶制图应用参数预设置综述制图应用参数预设置可以来自：客户缺省：通常按企标统一设定。1部件文件制图应用参数预设置：在部件文件内从各种制图对话框预设置影响所有制图对象的参数。这些设置对那个部件优先于客户缺省。综述2综述在一部件文件内特定的对象：从制图对话框选择性地改变个别制图对象的参数预设置。这些改变优先于客户缺省文件和任一部件文件制图设置。3剖切线,视图显示视图标记注释参数预设置注释参数预设置(续)注释参数预设置(续)第5单元∶建立与编辑尺寸尺寸用户介面尺寸用户介面建立尺寸建立尺寸尺寸式样建立尺寸的基本操作步骤：•选择尺寸类型（如水平，角度等）。•设置控制尺寸显示和安放的参数。•选择要标注尺寸的对象。利用点位置和线位置选项帮助选择。•为尺寸原点指示一个位置。注释编辑器重设置名义尺寸精度公差类型编辑己存尺寸编辑己存尺寸编缉尺寸的基本操作步骤：选择要编缉的尺寸。在相应的尺寸对话框中，改变控制尺寸显示和安放的参数。点击MB3应用确认推断尺寸选择几何体,系统自动地建立相应的类型尺寸。附加文本到尺寸附加文本到尺寸建立倒角尺寸建立倒角尺寸注意:仅支持45º倒角标注柱面尺寸标注柱面尺寸对圆柱面标注尺寸。UG制图基础(三)UG制图基础(三)第6单元∶其它制图辅助工具建立注释建立注释、加入文本建立注释、加入文本建立注释、加入文本(续)建立注释、加入文本(续)注释编缉器符号插...
