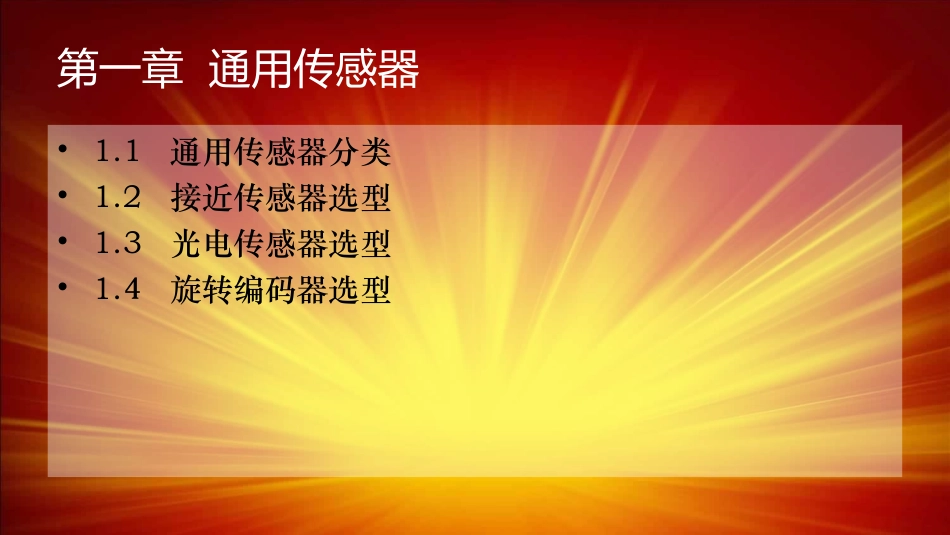

OMRON选型主讲人：陈志慧主要内容•第一章通用传感器•第二章通用继电器•第三章开关电源•第四章温控器•第五章可编程控制器（PLC）•第六章触摸屏•第七章变频器第一章通用传感器•1.1通用传感器分类•1.2接近传感器选型•1.3光电传感器选型•1.4旋转编码器选型1.1通用传感器分类通用传感器检测物体有无检测电机旋转接近传感器（检测距离<30mm）光电传感器（检测距离>30mm）旋转编码器欧姆龙传感器分类1.2接近传感器选型•1.2.1接近传感器主推产品欧姆龙接近传感器分为电感式和电容式两种。电感式接近传感器只能检测金属物体，电容式接近传感器金属与非金属都能检测。一般在检测金属物体时推荐电感式，检测非金属物体时选电容式。欧姆龙电感式接近传感器主推E2E系列，电容式接近传感器主推E2K-C系列。1.2.2E2E系列接近传感器选型步骤选型步骤检测距离<30mm选择接近传感器检测金属物体选型电感式确认系列确定系列检测距离：接近传感器到检测物体的距离检测物体：要被检测的物体，要确认检测物体的材质及大小。材质分为金属，非金属。检测距离与物体材质及大小有关。4.查看订货信息5.确认2线、3线6.确认屏蔽非屏蔽7.确认工作电源8.确认形状9.确认检测距离10.确认连接方式11.确认输出方式12.确认本体型号13.确认附件型号确定型号2线、3线：2线即输出2根线；3线即输出3根线。若为3线，需确认是PNP还是NPN,与接线方式有关，客户会提供。屏蔽、非屏蔽：主要和安装方式有关，若客户要求齐平安装，则需要选择屏蔽型。工作电源：接近传感器所接电源，有直流，交流选择。形状：主要指直径大小和螺纹有无。连接方式：导线引出型，接插件型。输出方式：NO/NC若选择接插件型，则需要接插件附件。1.2.3接近传感器选型举例•举例1：某客户需要一传感器，用于检测2mm距离的铁，直流供电，开孔尺径M12，齐平安装，PNP、NO输出，导线引出型。•举例2：某客户需一传感器，用于检测30mm大小的不锈钢，检测距离6mm，直流供电，齐平安装，NPN输出，NO动作，导线引出型。E2E-X2F1-Z2ME2E-X10E1-Z2M1.3光电传感器选型主推E3Z系列对射型回归反射型扩撒反射型光电传感器1.3.2E3Z系列光电传感器选型步骤选型步骤检测距离>30mm选择光电传感器确认系列确定系列检测距离：对射型-投光器到受光器的距离：回归反射型-投光器到反射板的距离；扩散反射型-投光器到检测物体的距离。查看订货信息确认标准型/防油型确认检测方式确认连接方式确认检测距离确认输出形式确认本体型号确认附件型号确定型号检测方式：对射型、回归反射型，扩散反射型，一般客户会提出要求。连接方式：导线引出型，接插件型。工作电源：光电传感器所接电源，E3Z系列只能接DC12V-24V形状：主要指直径大小和螺纹有无。输出形式：NPN、PNP,主要是接线方式不同。客户会提供要求。若选择接插件型，则需要接插件附件。若选择是回归反射型，则需选择反射板。扩散反射型的检测距离和物体颜色及大小有关。1.3.3光电传感器选型举例•举例1：某客户需要一传感器，要求检测距离8m，直流供电，对射型，PNP输出，导线引出型。•举例2：某客户需要一传感器，检测距离2M，直流供电，回归反射型，PNP输出，导线引出型。E3Z-T81A2ME3Z-R612M反射板E39-R11.4旋转编码器选型旋转编码器增量型绝对型不保持断电位置保持断电位置E6B2-C系列E6C3-A系列1.3.2编码器选型步骤选型步骤不保持断电位置选择增量型确认系列确定系列查看订货信息确认外径大小确认电源电压确认输出方式确认分辨率确认本体型号确认附件型号确定型号外径：E6B2-C系列旋转编码器外径均为40mm连接方式：导线引出型，接插件型。工作电源：E6B2-C系列有DC5V12V24V几个规格。分辨率：旋转编码器旋转一周所发脉冲个数，单位P/R。旋转编码器型号后一定追加分辨率。输出形式：NPN/PNP输出,电压输出、线性驱动输出。和输出距离有一定关系，NPN/PNP输出10m，电压输出2m，线性驱动输出100m。附件：耦合器，法兰等附件。1.4.3旋转编码器选型举例•举例1：某客户需要分辨率2000P/R，集电极开路NPN输出的增量型旋转编码器，直流供电，外形大小无要求。•举例2：某客户需要分辨率500P/R，直流供电的增量型旋转编码...
