姚定二GCS低压开关柜技术协议

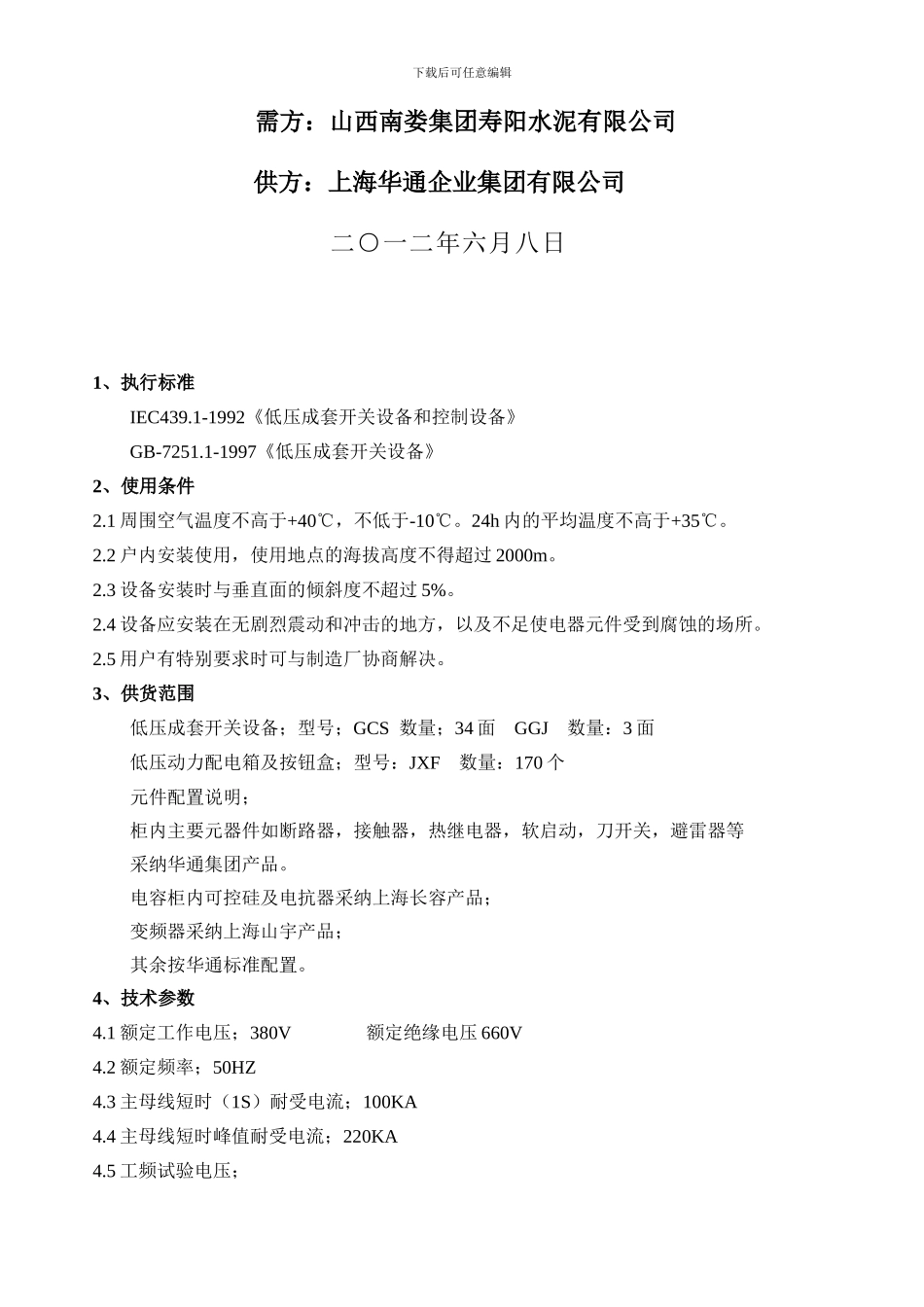

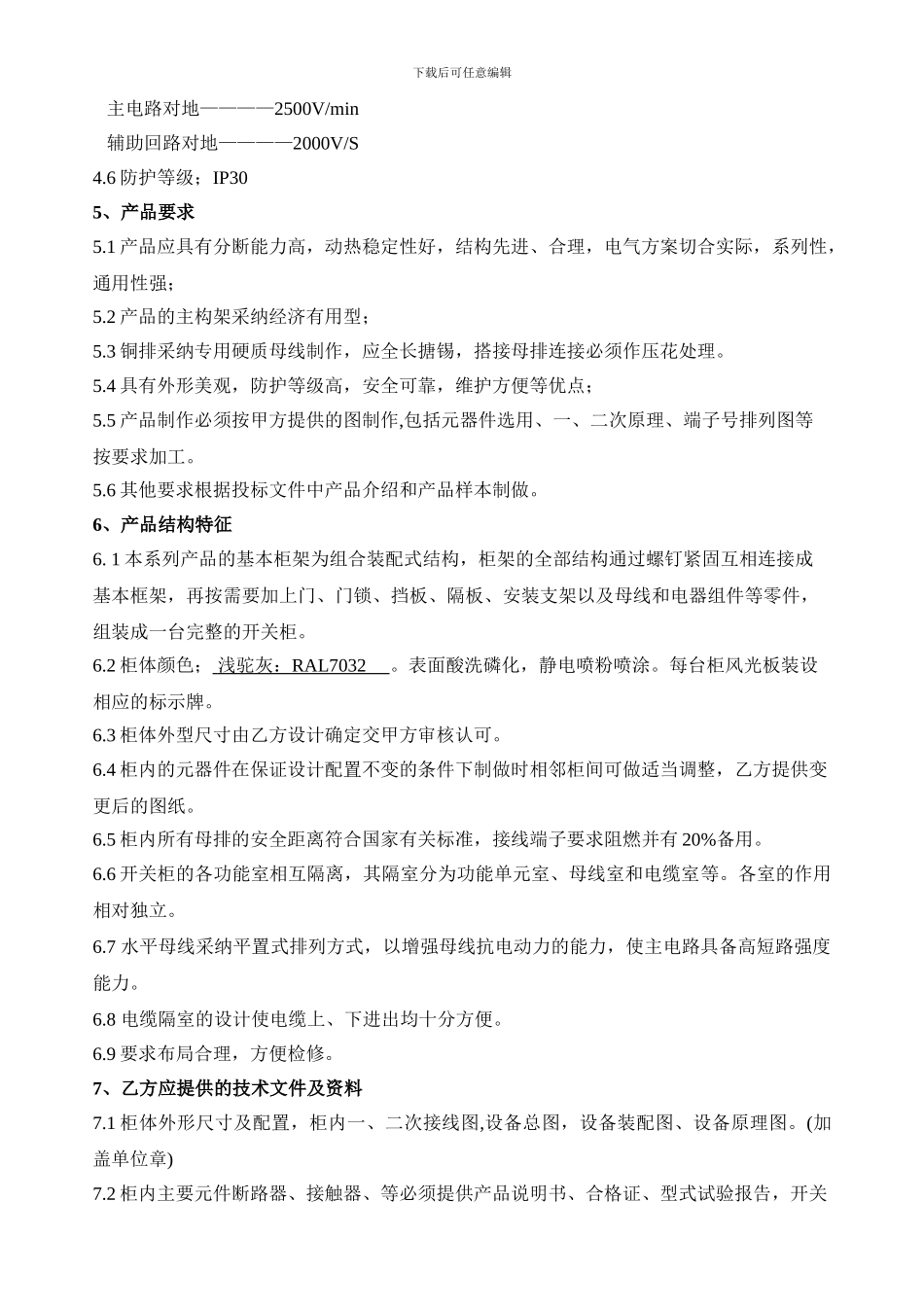

下载后可任意编辑GCS 系列低压开关柜技术 协议下载后可任意编辑需方：山西南娄集团寿阳水泥有限公司供方：上海华通企业集团有限公司二○一二年六月八日1、执行标准IEC439.1-1992《低压成套开关设备和控制设备》GB-7251.1-1997《低压成套开关设备》2、使用条件2.1 周围空气温度不高于+40℃，不低于-10℃。24h 内的平均温度不高于+35℃。2.2 户内安装使用，使用地点的海拔高度不得超过 2000m。2.3 设备安装时与垂直面的倾斜度不超过 5%。2.4 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。2.5 用户有特别要求时可与制造厂协商解决。3、供货范围低压成套开关设备；型号；GCS 数量；34 面 GGJ 数量：3 面低压动力配电箱及按钮盒；型号：JXF 数量：170 个元件配置说明；柜内主要元器件如断路器，接触器，热继电器，软启动，刀开关，避雷器等采纳华通集团产品。电容柜内可控硅及电抗器采纳上海长容产品；变频器采纳上海山宇产品；其余按华通标准配置。4、技术参数4.1 额定工作电压；380V 额定绝缘电压 660V4.2 额定频率；50HZ4.3 主母线短时（1S）耐受电流；100KA 4.4 主母线短时峰值耐受电流；220KA 4.5 工频试验电压；下载后可任意编辑 主电路对地————2500V/min 辅助回路对地————2000V/S4.6 防护等级；IP305、产品要求5.1 产品应具有分断能力高，动热稳定性好，结构先进、合理，电气方案切合实际，系列性，通用性强；5.2 产品的主构架采纳经济有用型；5.3 铜排采纳专用硬质母线制作，应全长搪锡，搭接母排连接必须作压花处理。5.4 具有外形美观，防护等级高，安全可靠，维护方便等优点；5.5 产品制作必须按甲方提供的图制作,包括元器件选用、一、二次原理、端子号排列图等按要求加工。5.6 其他要求根据投标文件中产品介绍和产品样本制做。6、产品结构特征6. 1 本系列产品的基本柜架为组合装配式结构，柜架的全部结构通过螺钉紧固互相连接成基本框架，再按需要加上门、门锁、挡板、隔板、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜。6.2 柜体颜色； 浅驼灰： RAL7032 。表面酸洗磷化，静电喷粉喷涂。每台柜风光板装设相应的标示牌。 6.3 柜体外型尺寸由乙方设计确定交甲方审核认可。6.4 柜内的元器件在保证设计配置不变的条件下制做时相邻柜间可做适当调整，乙方提供变更后的图纸。6.5 柜内所有母排的安全距离符合国家有关标准，接线端子要求阻燃并有...
