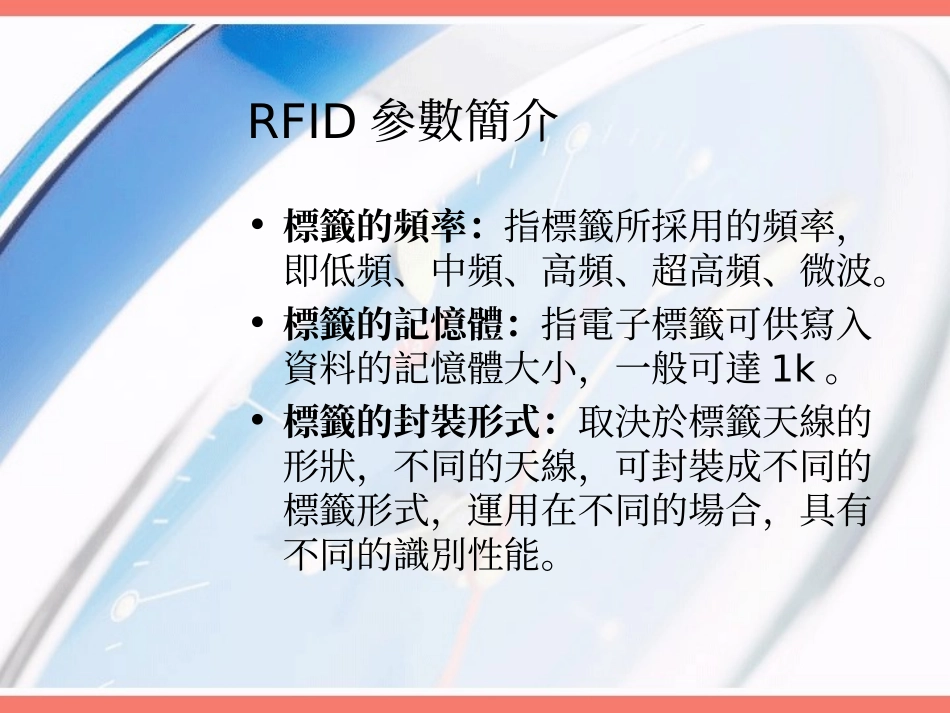

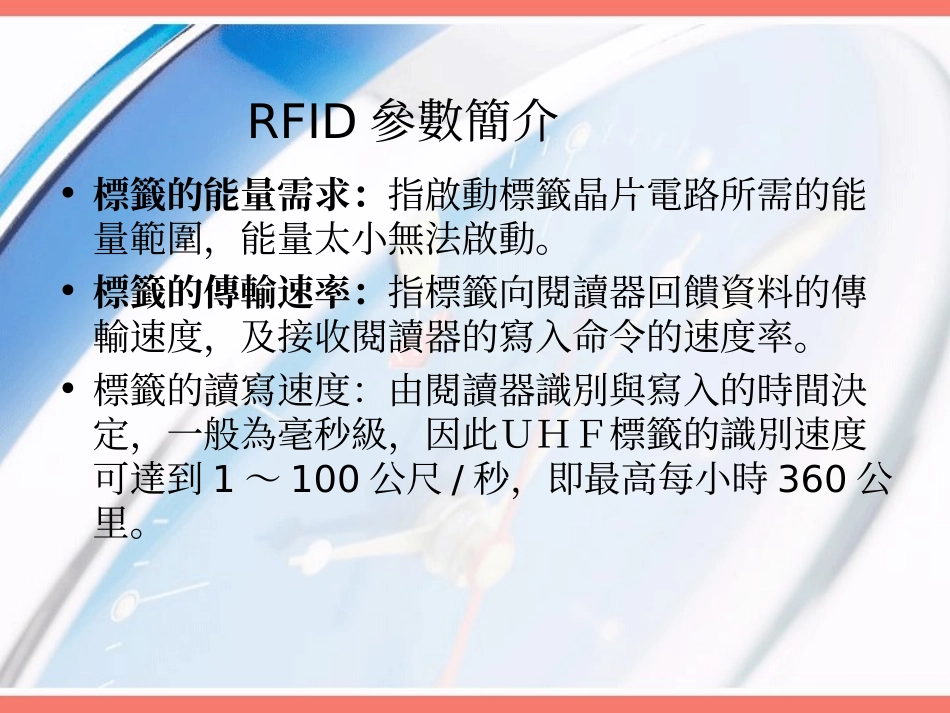

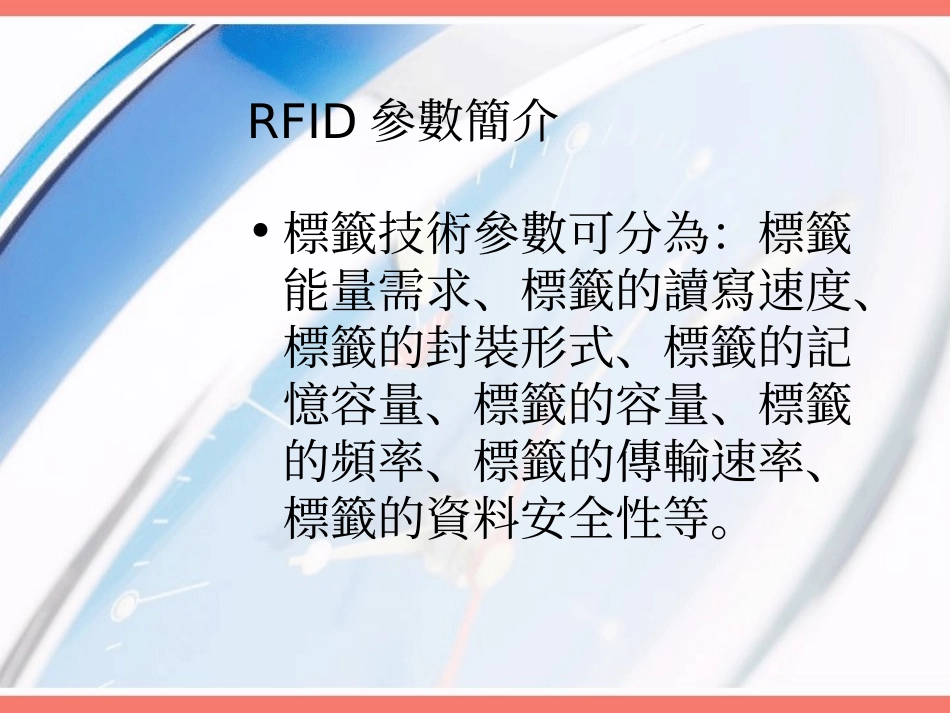

RFID參數簡介•標籤技術參數可分為：標籤能量需求、標籤的讀寫速度、標籤的封裝形式、標籤的記憶容量、標籤的容量、標籤的頻率、標籤的傳輸速率、標籤的資料安全性等。RFID參數簡介•標籤的能量需求：指啟動標籤晶片電路所需的能量範圍，能量太小無法啟動。•標籤的傳輸速率：指標籤向閱讀器回饋資料的傳輸速度，及接收閱讀器的寫入命令的速度率。•標籤的讀寫速度：由閱讀器識別與寫入的時間決定，一般為毫秒級，因此ＵＨＦ標籤的識別速度可達到1～100公尺/秒，即最高每小時360公里。RFID參數簡介•標籤的頻率：指標籤所採用的頻率，即低頻、中頻、高頻、超高頻、微波。•標籤的記憶體：指電子標籤可供寫入資料的記憶體大小，一般可達1k。•標籤的封裝形式：取決於標籤天線的形狀，不同的天線，可封裝成不同的標籤形式，運用在不同的場合，具有不同的識別性能。RFID參數簡介•閱讀器的技術參數可分為：閱讀器的頻率及是否可調、閱讀器的輸出功率、閱讀器的傳輸速率、閱讀器的輸出埠形式等典型參數－工作頻率•RFID屬於無線的的應用範疇，因此其使用不能干擾到其他系統，工業、科學與醫療所使用的頻率範圍（Industrial,Science,Medical，ISM）通常是局部無線電通訊頻段，因此一般RFID使用的頻段，也是ISM頻段。典型參數－有效距離•RFID的有效距離，指系統的有效識別距離。閱讀器識別距離的影響因素很多，包括閱讀器的發射功率、系統的頻率、標籤的封裝形式等。典型參數－有效距離•頻率：頻率越低距離越短，標籤晶片可設計成全頻段，只要閱讀器頻率發生改變，系統頻率隨之改變。•功率：RFID系統的有效識別距離，與閱讀器發射功率成正比，但電磁波產生的輻射超過範圍，會對環境與人體產生影響，稱為電磁污染。因此電磁功率需遵循一定的功率標準。典型參數－有效距離•標籤的封裝形式：就電磁感應系統而言，標籤天線越大，穿過識讀區時獲取的磁通量越大，儲存的能量越多，對電磁場邊緣的天空洞不敏感，即使在識讀區域邊緣，也能有效識別場區內的標籤。•RFID的基本模形如圖1-5所示。標籤與閱讀器透過耦合元件，進行訊號的無接觸空間耦合。在耦合通道內，根據時序關係，進行能量傳遞、資料的交換。•圖1-6為RFID系統前端原理示意圖，主要完成能量耦合，資料調制等功能。•圖1-7表示唯讀被動標籤與閱讀系統。•圖1-8表示唯讀主動標籤與閱讀器系統。•圖1-9表示可讀寫被動標籤與閱讀器系統。•圖1-10表示可讀寫的主動標籤與閱讀系統RFID基本工作原理•標籤與閱讀器的資料通信方式包括：•（1）標籤收到閱讀器的射頻能量時，即同時被啟動，並向閱讀器反射標籤內儲存的數據資訊。•（2）標籤被啟動後，根據閱讀器的指令，轉入資料發送狀態或呈現休眠狀態。•在這兩種工作方式中，前者屬於單向通信，後者屬於半雙工雙向通信。RFID基本工作原理•閱讀器與應用系統之間介面API（ApplicationProgrammingInterface），通常用開發工具（如VC++，VB，PB等）的標準介面函數來表示。RFID基本工作原理•標準介面函數的功能，大致包括四個方面•（1）應用系統根據需要，向可能收訊的閱讀器，發出閱讀器配置命令。•（2）閱讀器向應用系統，返回可能收訊的閱讀器，目前的配置狀態。•（3）應用系統向閱讀器發送各種命令，如讀取ID，讀寫資料等。•（4）閱讀器向應用系統，返回所有可能的命令，帶回執行結果。能量耦合與資料傳輸•電子標籤與閱讀器透過各自的天線，建構二者之間非接觸傳輸通道。這種空間資訊傳輸通道的性能，完全由天線周圍的場區特性決定，是電磁傳播的基本規律。射頻信號載入到天線之後，在緊鄰天線的空間，除了輻射場之外，還有一個非輻射場，該場與距離的高次冪成反比，隨著離開天線的距離迅速減小。能量耦合與資料傳輸•在這個區域，由於電抗場佔優勢，所以把此區叫電抗近場區，它的外圍約為一個波長。超過電抗近場區，就到了輻射場區，依離開天線的遠近，又把輻射場區分為輻射近場區與輻射遠場區。通常可根據觀測點距天線的距離，將天線周圍的場區劃分為無功近場區、輻射近場區和輻射遠場區。能量耦合與資料傳輸•RFID標籤可被正確識別與交換的距離，是標籤與閱讀器之間的有效...
