SIEMENSDR应用培训资料VIP专享VIP免费

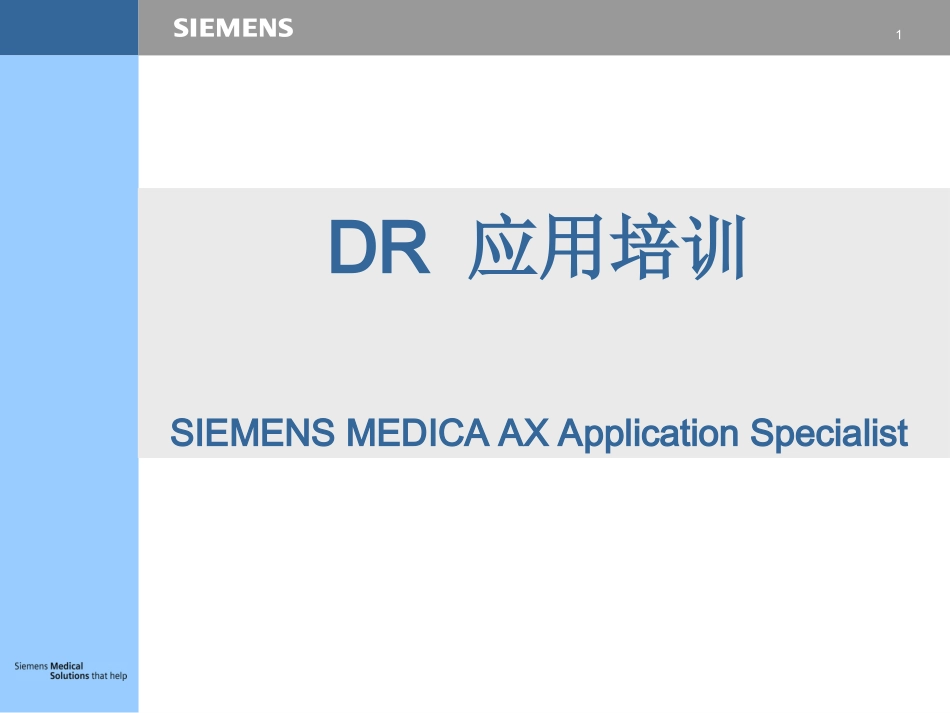

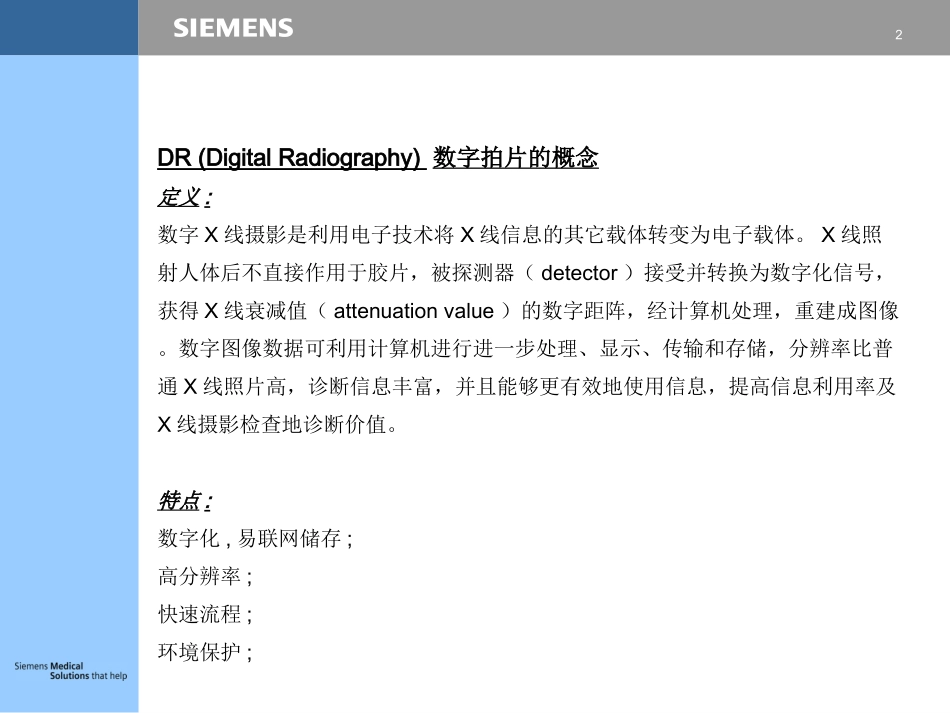

1DR应用培训SIEMENSMEDICAAXApplicationSpecialist2DR(DigitalRadiography)数字拍片的概念定义:数字X线摄影是利用电子技术将X线信息的其它载体转变为电子载体。X线照射人体后不直接作用于胶片，被探测器（detector）接受并转换为数字化信号，获得X线衰减值（attenuationvalue）的数字距阵，经计算机处理，重建成图像。数字图像数据可利用计算机进行进一步处理、显示、传输和存储，分辨率比普通X线照片高，诊断信息丰富，并且能够更有效地使用信息，提高信息利用率及X线摄影检查地诊断价值。特点:数字化,易联网储存;高分辨率;快速流程;环境保护;3KeyParametersScintillator:CsI(500m)Activearea:43x43cmMatrixsize:3Kx3KPixelsize:143mADC:14BitSIEMENS平板技术保证了优异的图像质量5SiemensDR的产品特点预设嚗光条件及机械定位集成化的系统操作控制台SiemensSyngo操作界面系统附件6VX的开关机开机：按主机箱的开机键（2），五至六分钟后系统自检完毕后即可开始检查病人关机：1,主选单options选择Endsession2,选择shutdownsystem3,选择YES4,等待电脑完全关闭后再关闭主机箱的关机键（3）7开关机及注意事项注意关机步骤：先关计算机系统，再关控制柜开关，并保持系统处于待机状态尽量让客户每天开关机一次注意：当遇到死机情况时，可以直接按控制柜上关机键两次，邓半分钟后直接开机8工作流程:输入病人信息或从RIS系统中寻找预登记的病人信息在“检查（study）”列表中选取需要的检查模式摆位，根据病人高矮情况，调整平板位置调整曝光条件，调整KV、mAs、电离室等条件曝光，曝光对拍摄的图像进行相应后处理、胶片排版打印关闭病人，图像传输到PACSVX使用方法培训9输入病人信息或从RIS系统中寻找预登记的病人信息敲击键盘上的“病人信息输入”键必须输入的项目：病人姓名，ID号码，病人性别，年龄，（并且系统自动计算病人生日年份）注意：1.病人姓名输入格式要统一，否则查找病人不便2.病人登记时一定不要在Filming界面进行，否则容易死机10输入病人信息或从RIS系统中寻找预登记的病人信息点击屏幕右下角选择需要检查的病人双击双击Scheduler获取登记工作站登记的病人信息，双击病人姓名开始登记过程11选择检查模式:选择Studyselect，选择相应的模式（双击模式）12CHESTPA:：胸部正位CHEST2VIEW：胸部正侧位（TCHEST：卧位胸片）CHILDCHEST：小儿胸片RIBS：肋骨片ABDOMEN2VIEWS：腹部立卧位C-SPINE3VIEWS：颈椎正、侧、斜位T-SPINE3VIEWS：胸椎正、侧位L-SPINE3VIEWS：腰椎正、侧位PELIVS：骨盘正位SHOULDER：肩关节正侧位Humerus2view：肱骨正侧位Elbowjoint2view：肘关节正侧位Forearm2view：尺桡骨正侧位Wrist2view：腕关节正侧位Hand3view：手正侧斜位Femur：股骨正侧位Knee2views：膝关节正侧位Lowerleg2views：小腿正侧位Anklejoint2views：踝关节正侧位Foot3views：足背正斜侧位选择检查模式:常用模式列表13摆位，根据病人高矮情况，调整平板位置14给病人摆体位:注意中心线一定要对准,中心线决定曝光计量.胸部PicturePicture15给病人摆体位腹部PicturePicture16给病人摆体位上肢PicturePicturehanddorsal-ventralhanddorsal-ventral17根据病人情况适当改变条件根据病人体形适当增加或减少条件：胖：1.01.5瘦：1.00.5如果为手动条件如膝关节摄片则应该修改mAs18等到屏幕右下方出现Ready后方可曝光。(曝光时一定要回到setting曝光：曝光后图像后处理并打印胶片.关闭病人图像自动传输工作站。再输入下一病人19图像后处理图像放大观察，移动旋转增加左右标记，增加注释滤过自动窗注意:图象翻转时候一定要先翻转再加标记.并且左右翻转及上下翻转不能同时使用.20图像后处理图像切割放大因子(调节密度)一致化(调节对比度)边缘处理LUT曲线DiamondViewPicture21图像打印面板排版步骤:先点击名字选择图像然后选择图像分格.调整图像大小,选择打印机及胶片格式.最终打印.注意:AutoFilm和AutoExpose不能按点击名字相当于选择该病人所有图像22病人资料修改修改病人姓名，ID号码，年龄，性别注意：从RIS登记工作站传来的病人信...
