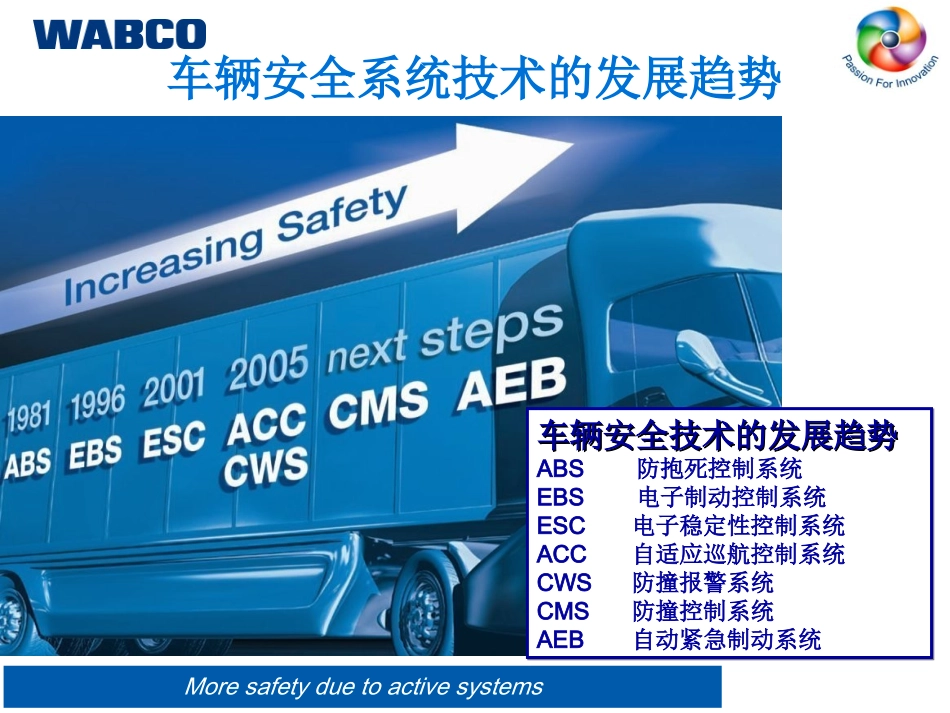

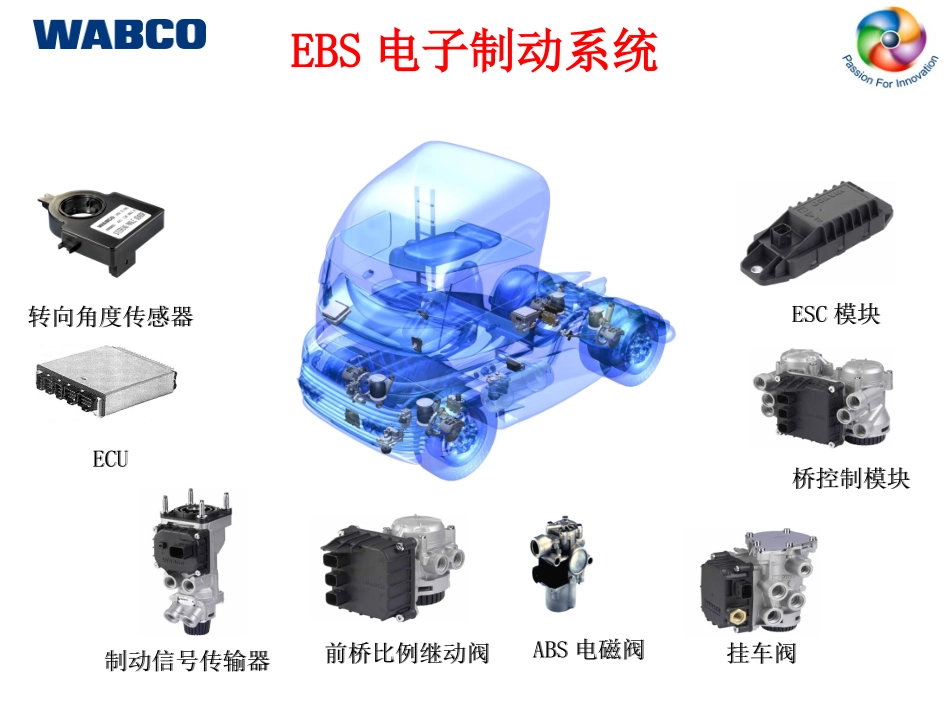

VDC-MJ.WoltersDec.2006EBS及其拓展功能VDC-MJ.WoltersDec.2006桥控制模块桥控制模块挂车阀挂车阀前桥比例继动阀前桥比例继动阀ABS电磁阀ABS电磁阀制动信号传输器制动信号传输器ECUECUESC模块ESC模块EBS电子制动系统转向角度传感器转向角度传感器VDC-MJ.WoltersDec.2006车辆安全技术的发展趋势车辆安全技术的发展趋势ABS防抱死控制系统EBS电子制动控制系统ESC电子稳定性控制系统ACC自适应巡航控制系统CWS防撞报警系统CMS防撞控制系统AEB自动紧急制动系统车辆安全技术的发展趋势车辆安全技术的发展趋势ABS防抱死控制系统EBS电子制动控制系统ESC电子稳定性控制系统ACC自适应巡航控制系统CWS防撞报警系统CMS防撞控制系统AEB自动紧急制动系统车辆安全系统技术的发展趋势MoresafetyduetoactivesystemsVDC-MJ.WoltersDec.2006MBACTROSsince1996MBATEGOsince1998IVECOCursor10/12since1999DAFCF75/85since2001MBAXORsince2001DAFXF95since2002IVECOSTRALISsince2002EBS市场VDC-MJ.WoltersDec.2006EBS背景EBS:ElectronicallyBrakingSystem.EBS是车辆制动系统方面一个巨大的革新。EBS和ABS制动系统相比,具有下列优点较短的制动响应时间和压力建立时间改善了ABS功能主挂车制动一致性和制动平衡持续对行车制动及其零部件进行监控内置的ASR功能避免车辆侧向滑移制动管理功能和制动舒适性功能EBS作为很多辅助功能的工作平台车辆稳定性控制(ESC)自动巡航控制(ACC)未来新增加的车辆稳定性辅助功能VDC-MJ.WoltersDec.2006制动管理功能提高了制动踏板的舒适性(轿车般的感觉)车辆所有辅助制动控制摩擦片磨损控制制动力分配控制制动帮助功能坡道起步功能(自动变速箱)主挂车协调控制外部控制功能(XBR)ABS防抱死控制拖拽扭矩控制(DragTorqueControl)ASR驱动防滑控制系统EBS诊断支持PC诊断支持CAN诊断(DM1)闪码诊断选装ESC(电子稳定性控制)防侧翻控制方向控制EBS的功能概述VDC-MJ.WoltersDec.20064S/4MEBS3Std4S/4M(withESC)446130XXX0IIIIIIIIIIIIIEPB4S/4MV22S/2M2S/2MV1V32MV2V12S/1M2S/1M1MTrailerCANISO11992opt.SASopt.ESCMPowerSupplySwitchesVehicleCANSAE-J1939(SAS,switches,…)VDC-MJ.WoltersDec.2006EBS3Std6S/6M(withESC)446130XXX0IIIIIIIIIIIIIEPB4S/4MV22S/2M2S/2MV1PowerSupplySwitchesV32MV2V12S/1M2S/1M1MV12S/2M2S/2M2MTrailerCANISO11992VehicleCANSAE-J1939(SAS,switches,…)opt.SASopt.ESCM6S/6MVDC-MJ.WoltersDec.20069EBS卡车系统安装图VDC-MJ.WoltersDec.20064S/4MVDC-MJ.WoltersDec.2006识别驾驶员驾驶意图制动管理制动力分配综合持续制动控制直接控制各个部件挂车与主车通过ISO11992协议直接数据通讯诊断KWP2000ISO9141EBS中央控制模块VDC-MJ.WoltersDec.2006制动信号传输器制动信号传输器具有两条电回路,两条气回路带有两个制动开关和行程传感器制动开关可连接制动灯电回路失效时,气回路制动和常规脚阀相似VDC-MJ.WoltersDec.2006前桥模块前桥模块控制前桥的制动压力产生前桥备压内置一个比例电磁阀和一个压力传感器VDC-MJ.WoltersDec.2006后桥模块后桥模块双回路后桥控制模块独立的ECU控制:压力调节控制传感器监控(速度/压力/磨损传感器)ABS控制功能减少后桥和驾驶室之间的线束连接减少零部件数量和安装时间VDC-MJ.WoltersDec.2006挂车控制阀挂车控制阀挂车控制阀内置比例电磁阀,继动阀和压力传感器保留备压控制VDC-MJ.WoltersDec.2006转向角度传感器转向角度传感器安装在防水位置避免干涉需固定3个点电插口朝下VDC-MJ.WoltersDec.2006安装于重心位置可独立于EBS系统ESCESC模块模块VDC-MJ.WoltersDec.2006EBS功能介绍ABS/ASR/DTC控制轮速监测和补偿功能制动管理功能可增加车辆稳定性控制ESC功能更便捷的诊断(K线诊断,CAN诊断,闪码诊断)VDC-MJ.WoltersDec.2006EBS功能介绍——ABS/ASR/DTC控制ABS:防抱...
