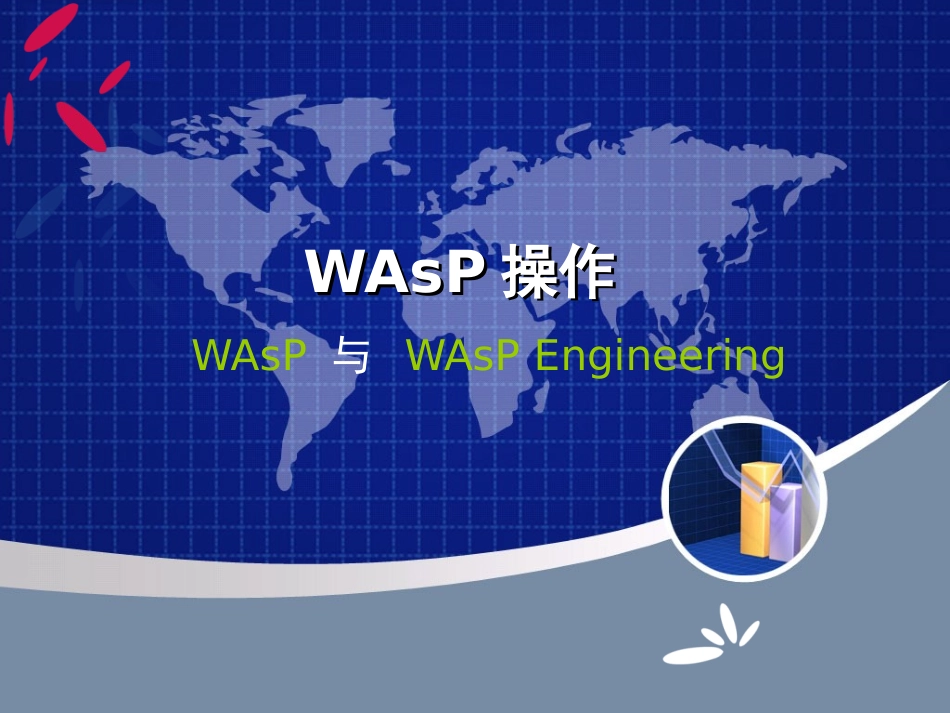

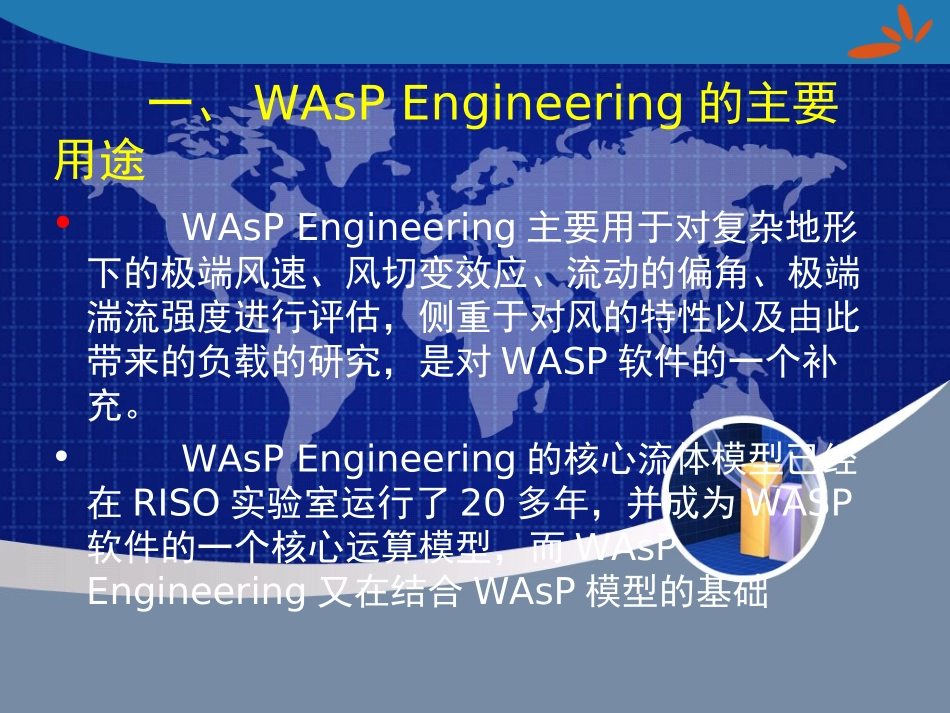

WAsPWAsP操作操作WAsP与WAsPEngineering一、WAsPEngineering的主要用途•WAsPEngineering主要用于对复杂地形下的极端风速、风切变效应、流动的偏角、极端湍流强度进行评估，侧重于对风的特性以及由此带来的负载的研究，是对WASP软件的一个补充。•WAsPEngineering的核心流体模型已经在RISO实验室运行了20多年，并成为WASP软件的一个核心运算模型，而WAsPEngineering又在结合WAsP模型的基础•上，发展了新的运算模型：粗糙度描述模型、粗糙度的变化模型、复杂地型产生的紊流等各种情形，预测复杂地形下50年极端风速的程序等。在各种风况下风机叶片在不停的运转，如果风切变效应很大将有很大的负荷作用于风机的叶片。地形、风机、风电场工程建设等各种情况都会或多或少的影响该区域未来的紊流变化，通过WAsPEngineering的紊流模拟器来模拟未来的各种可能，了解紊流对未来风场的影响。二、WAsPEngineering的主要目标•WAsPEngineering的目标是评估在复杂地形下的风机的载荷和其他的一些风场建设的影响因素。WAsPEngineering所研究的风况有：•1、极端风速：比如50年的极端风速。如果风机定位在山顶，则平均风速和风能较平坦地区相比会有很大的提高。而且，50年极端风速也将随之增加，将会给风机的叶片、塔筒和其他部件带来很大的负荷。••2、风切变和风图谱：强烈的平均风切变指数（不同高度下的平均风速的大幅改变）会给风机叶片带来巨大的紊流强度和负荷。•3、紊流强度：紊流（各种形状及大小的极端阵风）会给风机和风场基础设施带来动力的负荷。紊流强度随着地形的不同而改变。陆上的紊流强度会远远大于海上。高山也会影响紊流的结构。WAsPEngineering通过不同地形的独立特性来建立紊流模型。三、WAsPEngineering主要的功能特性•1、极端风图谱：依据收集的数据对极端风况（OEWC）的统计和分析。•2、区域极端风图谱：依据OEWC的计算结果，对某一个区域的极端风况的分析（REWC）。•3、由于核心计算模型的改进，使其能够更好的描述风气候特征。•4、紊流玫瑰图。•5、紊流模拟器。•6、结果可以导出到MSEXCEL。四、WAsPEngineering2.2的使用方法步骤•1、创建一个新的工程•（1）按下创建一个新的工程按钮，在弹出的窗口中选择要进行计算的风电场的地形矢量图文件；Waspvale.map纬度网格分辨了率•在这个选项中要输入所选区域中心的纬度值，网格分辨率并选定计算区域。••（2）给定一个气象观测点的位置•在Insert菜单中选择如下图所示栏，将弹出气象观测点的位置编辑窗口如下：•在这里既可以输入位置的坐标值，也可以在所选区域内用鼠标拖动小旗到指定位置，编辑完毕，按OK。（3）装载风电场风机的位置文件•在Insert菜单中选择如上图所示栏，以次输入风电机组的相关数据•当然，这里也可以一个个手工输入风机的位置坐标，其实安全可以用记事本编辑一个风电场风机位置的文本文件。（4）输入一个风资料•在Wind(nonedefined)项上按鼠标右键，选择Insertwindinto“winds”’•在观测点，观测到一阵突入其来的大风，将其风速风向输入其中，见下图：•在这里，风的类型选项(Typeofwind)要选Measured(即实测的风)。••5）观察计算结果•在Windgridmaps菜单下，选择Speedgrid项单击鼠标(速度网格)（左键，将得到如下图所示的计算结果：将Height值修改为观测点风速计的高度：•得到整个风电场每一点在同一时刻的风速值。（水平速度、阿尔法）威布尔分布式•（6）将风机位置点的风速报告输出到MSWord文档•按下图所示操作，即可得到风电场所有风机位置的风速值报告。(7)紊流强度计算按下图所示，选择任一位置点，按鼠右键，选择Showresultsforsite…即可得到所选位置点的紊流情况。•也可以选择Simulation按钮对该位置点的紊流情况进行直观模拟或直接输出我们需要的多种各风机位置点风况的Word或Excel报告以及紊流强度玫瑰蓝图等。例如：•(8)截取一横断面观察计算结果•按下图所示操作：将出现如下窗口，按OK确认。（未命名）•将鼠标放在Untitled菜单按右键，按上图所示选择，即可得到横断面的计算结果。•（海拔、粗糙度、动态粗糙度）•风电场微观选址的影响因素：1.盛行风向、2....
