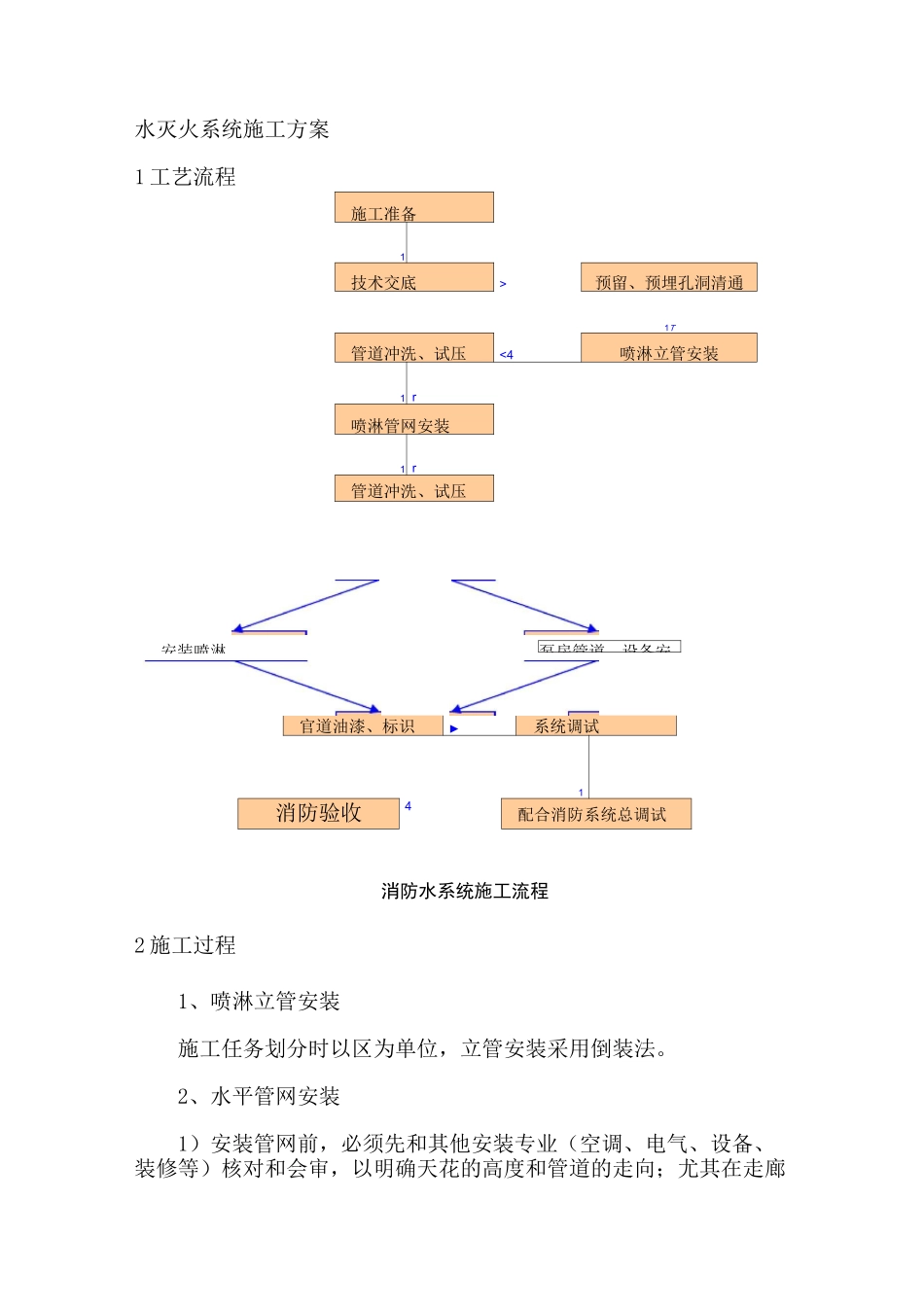

施工准备1技术交底>预留、预埋孔洞清通1T管道冲洗、试压<4喷淋立管安装1 r喷淋管网安装1 r管道冲洗、试压泵房管道、设备安水灭火系统施工方案1 工艺流程官道油漆、标识►系统调试1消防验收4配合消防系统总调试消防水系统施工流程2 施工过程1、喷淋立管安装施工任务划分时以区为单位，立管安装采用倒装法。2、水平管网安装1）安装管网前，必须先和其他安装专业（空调、电气、设备、装修等）核对和会审，以明确天花的高度和管道的走向；尤其在走廊安装喷淋部位，管线众多、复杂，而且是喷淋主管必经之处，所以一定要排列好位置，避免相互碰撞。2）管道安装前按定好的管道位置、标高拉线，然后制安支架-丈量管段一切管套丝一地下连接一上管一管码固定，由主干管到各房间分支管依次进行。3）设置支架的位置不能影响喷水效果，一般吊架与喷头的距离不宜少于 30cm，与末端喷头的距离不大于 75cm；在每段管子上至少设置一个支架，相邻两喷头间管段上设置一个吊架，且吊架的距离不宜大于 3.6m。4）管道穿越墙体时，应加装穿墙套管，穿墙套管长度不得小于墙厚，且连接口不得置于套管内。5）管道丝扣连接一般要露出 2~3 个螺距；施工完毕后及时将外露麻筋清除。6）各栋建筑喷淋管安装完毕暂不与主管连接，试压合格后再连接。7）系统管道宜有 0.2％~0.5％坡度，坡向排水管处。3、喷头安装喷头安装安排在系统管网试压、冲洗合格后进行，于消防泵房的设备安装处于同一个施工层面。本工程有普通上、下喷头和不同动作温度之分，在安装时要注意分清。4、湿式（干式）报警阀组的安装1）湿式报警阀组为系统的核心设备，安装前必须先看清楚有关说明和附图，尤其是所带的配件安装的顺序和方向不要弄错，否则直接影响阀组的使用。2）阀体中心距离地面高度宜为 1.2m,两侧与墙的距离不应小于0.5m，正面与墙的距离不应小于 1.2m；阀门的标识牌要清楚易见；3）确定湿式报警阀安装位置,先安装支撑湿式报警阀的支架和控制阀；4）压力表安装在报警阀上便于观测的位置，排水管和试验阀装于便于操作的位置；5）报警阀配件安装宜在交工前进行，按说明书及组装图安装；水力警铃安装在公共通道或有人的值班室内，与报警阀连接的管道应采用镀锌钢管。5、消防喷淋系统组件安装1）消防系统组件主要有：阀门、压力开关、水流指示器、水位计等，均为系统的重要控制组成部分，安装时小心按要求施工。2）信号阀应安装在水流指示器前的管道上，与水流指示器的距离为 750mm 以上...
