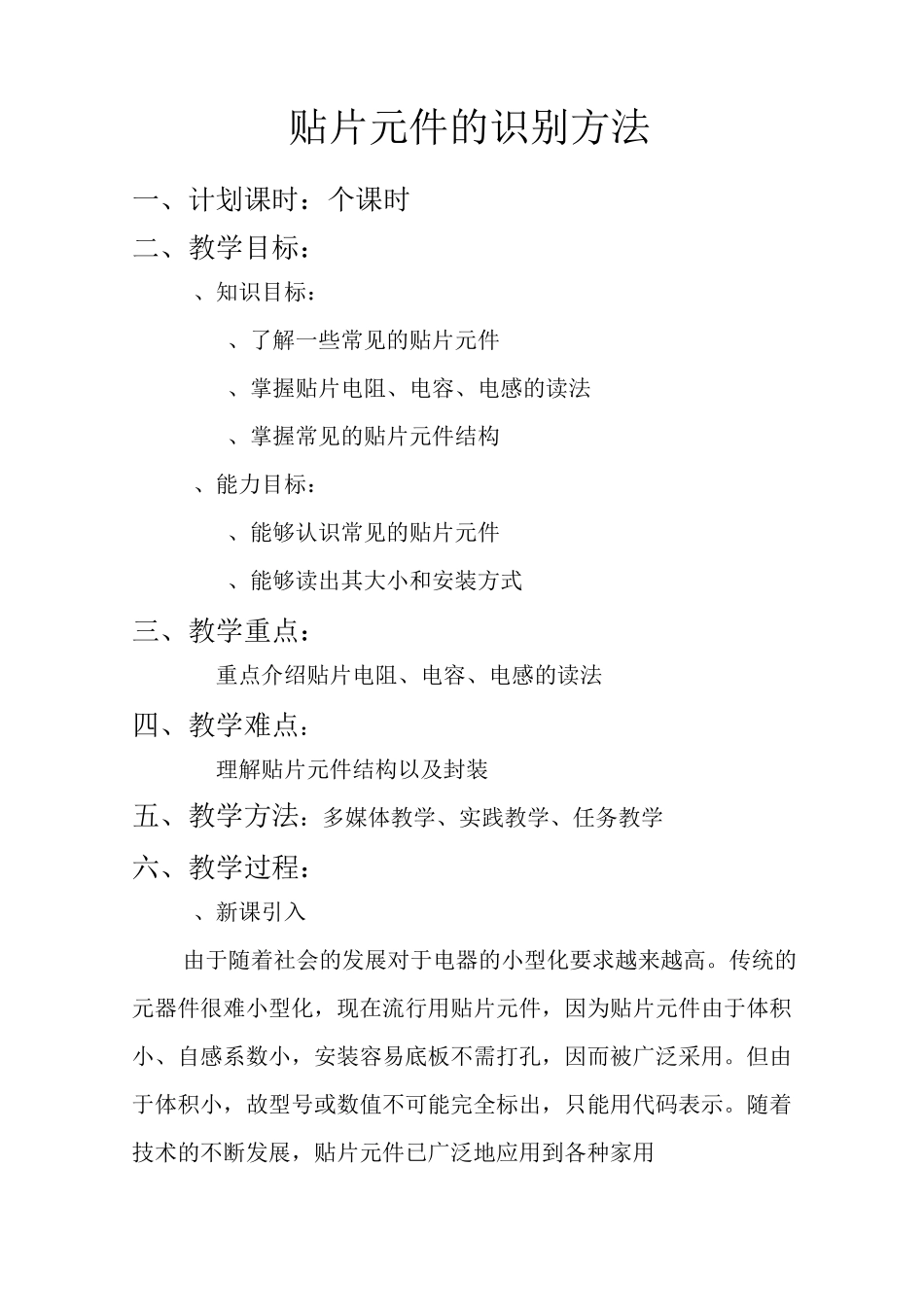

贴片元件的识别方法计划课时3个课时教学目标1知识目标_第1页
1/7

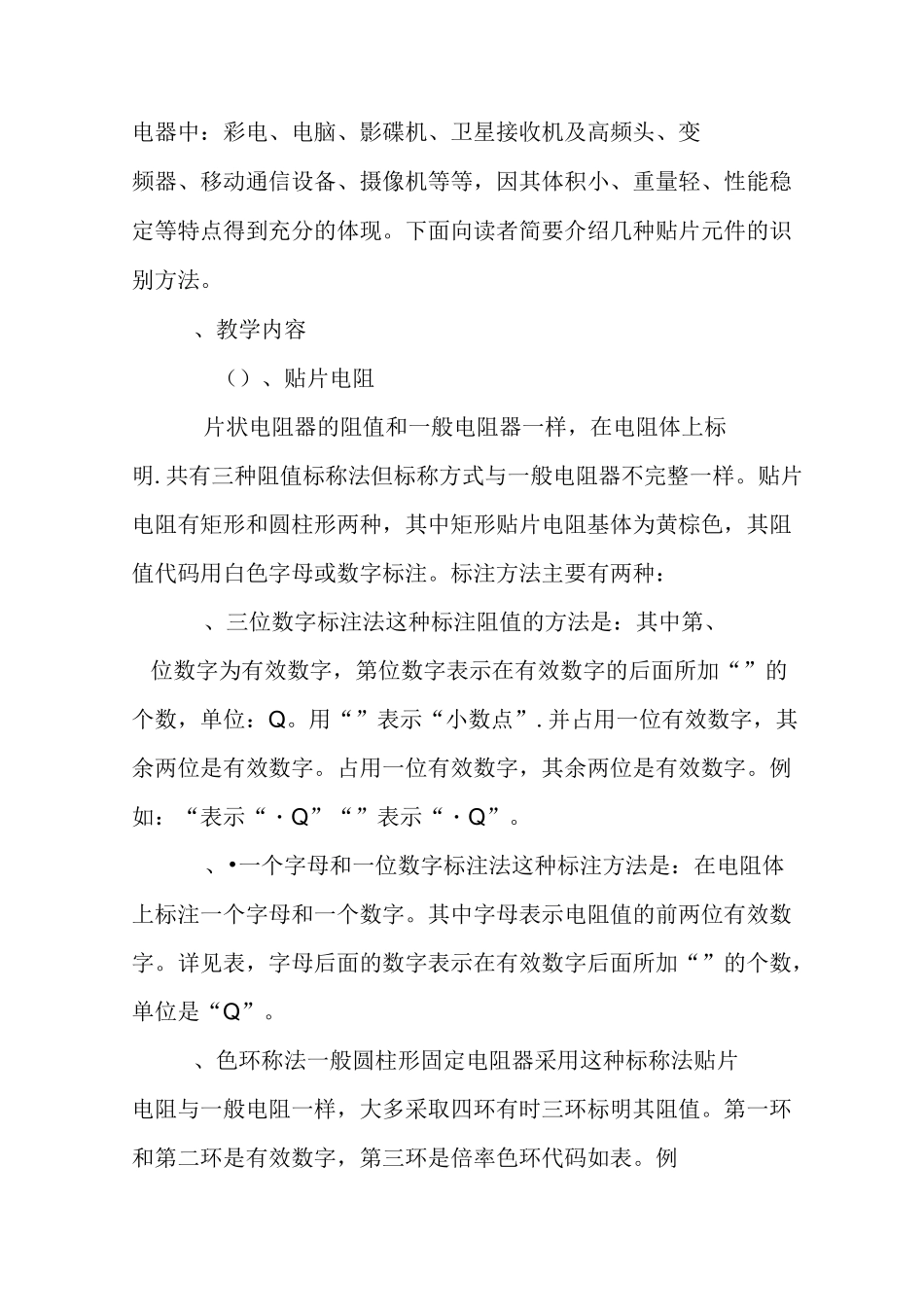

贴片元件的识别方法计划课时3个课时教学目标1知识目标_第2页
2/7

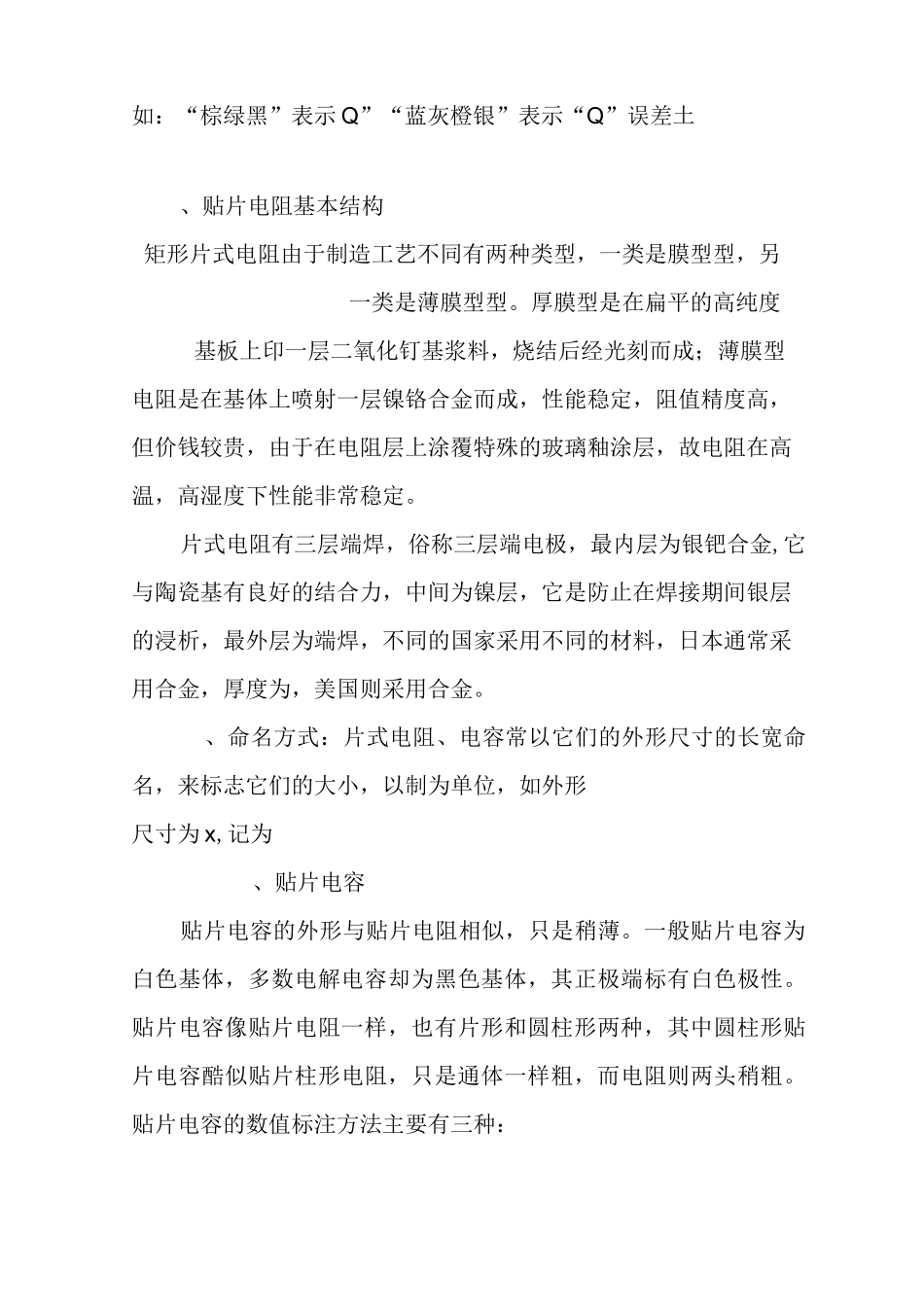

贴片元件的识别方法计划课时3个课时教学目标1知识目标_第3页
3/7
贴片元件的识别方法一、计划课时:个课时二、教学目标:、知识目标:、了解一些常见的贴片元件、掌握贴片电阻、电容、电感的读法、掌握常见的贴片元件结构、能力目标:、能够认识常见的贴片元件、能够读出其大小和安装方式三、教学重点:重点介绍贴片电阻、电容、电感的读法四、教学难点:理解贴片元件结构以及封装五、教学方法:多媒体教学、实践教学、任务教学六、教学过程:、新课引入由于随着社会的发展对于电器的小型化要求越来越高。传统的元器件很难小型化,现在流行用贴片元件,因为贴片元件由于体积小、自感系数小,安装容易底板不需打孔,因而被广泛采用。但由于体积小,故型号或数值不可能完全标出,只能用代码表示。随着技术的不断发展,贴片元件已广泛地应用到各种家用电器中:彩电、电脑、影碟机、卫星接收机及高频头、变频器、移动通信设备、摄像机等等,因其体积小、重量轻、性能稳定等特点得到充分的体现。下面向读者简要介绍几种贴片元件的识别方法。、教学内容()、贴片电阻片状电阻器的阻值和一般电阻器一样,在电阻体上标明.共有三种阻值标称法但标称方式与一般电阻器不完整一样。贴片电阻有矩形和圆柱形两种,其中矩形贴片电阻基体为黄棕色,其阻值代码用白色字母或数字标注。标注方法主要有两种:、三位数字标注法这种标注阻值的方法是:其中第、位数字为有效数字,第位数字表示在有效数字的后面所加“”的个数,单位:Q。用“”表示“小数点”.并占用一位有效数字,其余两位是有效数字。占用一位有效数字,其余两位是有效数字。例如:“表示“・Q”“”表示“・Q”。、•一个字母和一位数字标注法这种标注方法是:在电阻体上标注一个字母和一个数字。其中字母表示电阻值的前两位有效数字。详见表,字母后面的数字表示在有效数字后面所加“”的个数,单位是“Q”。、色环称法一般圆柱形固定电阻器采用这种标称法贴片电阻与一般电阻一样,大多采取四环有时三环标明其阻值。第一环和第二环是有效数字,第三环是倍率色环代码如表。例如:“棕绿黑”表示 Q”“蓝灰橙银”表示“Q”误差土、贴片电阻基本结构矩形片式电阻由于制造工艺不同有两种类型,一类是膜型型,另一类是薄膜型型。厚膜型是在扁平的高纯度基板上印一层二氧化钉基浆料,烧结后经光刻而成;薄膜型电阻是在基体上喷射一层镍铬合金而成,性能稳定,阻值精度高,但价钱较贵,由于在电阻层上涂覆特殊的玻璃釉涂层,故电阻在高温,高湿度下性能非常稳定。片式电阻...
