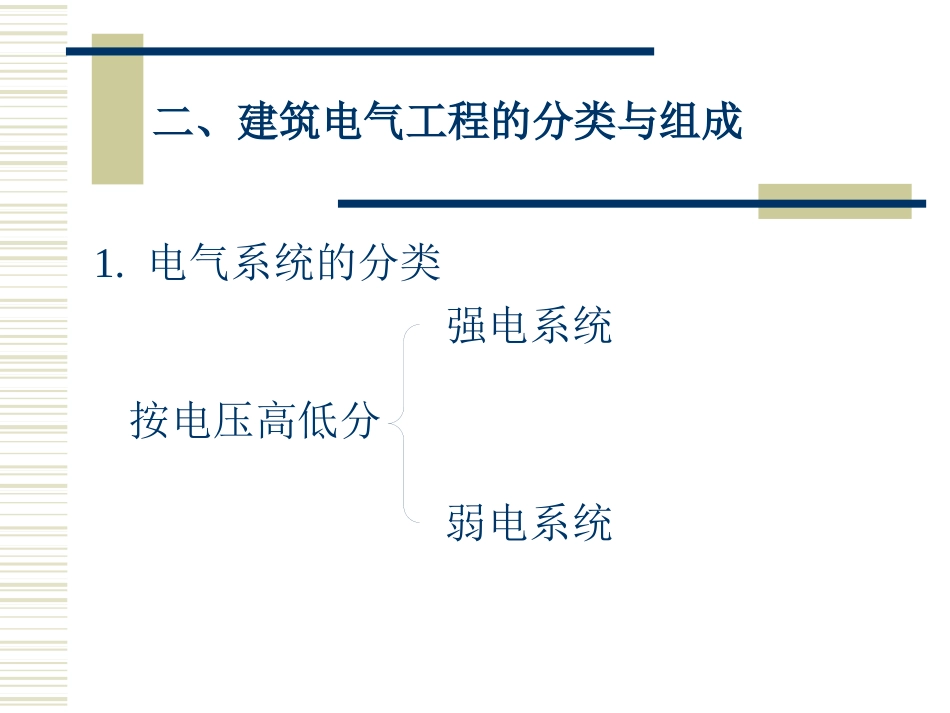

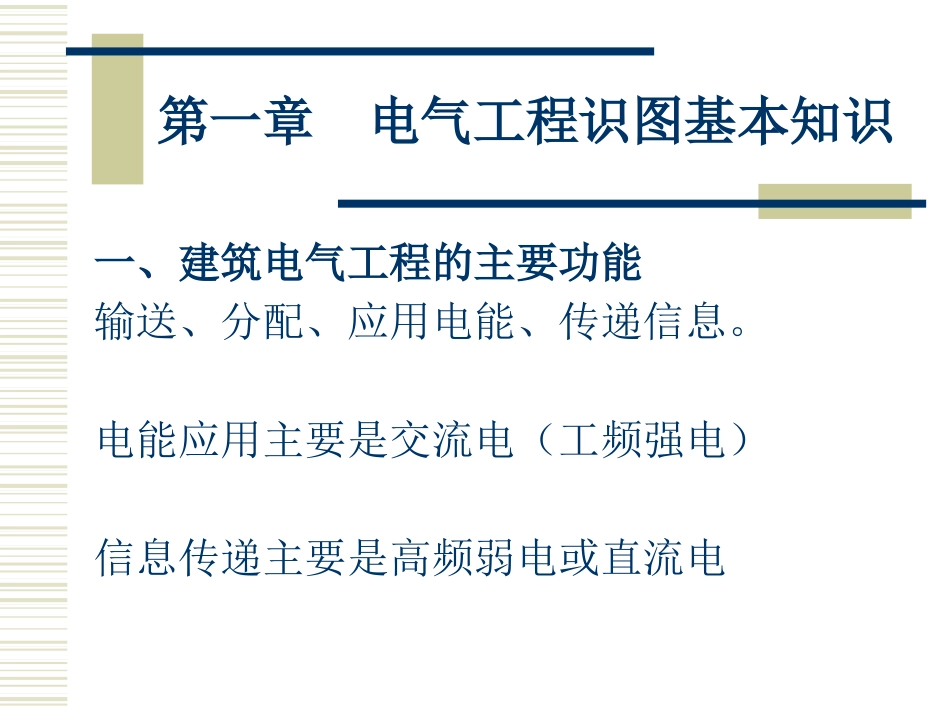

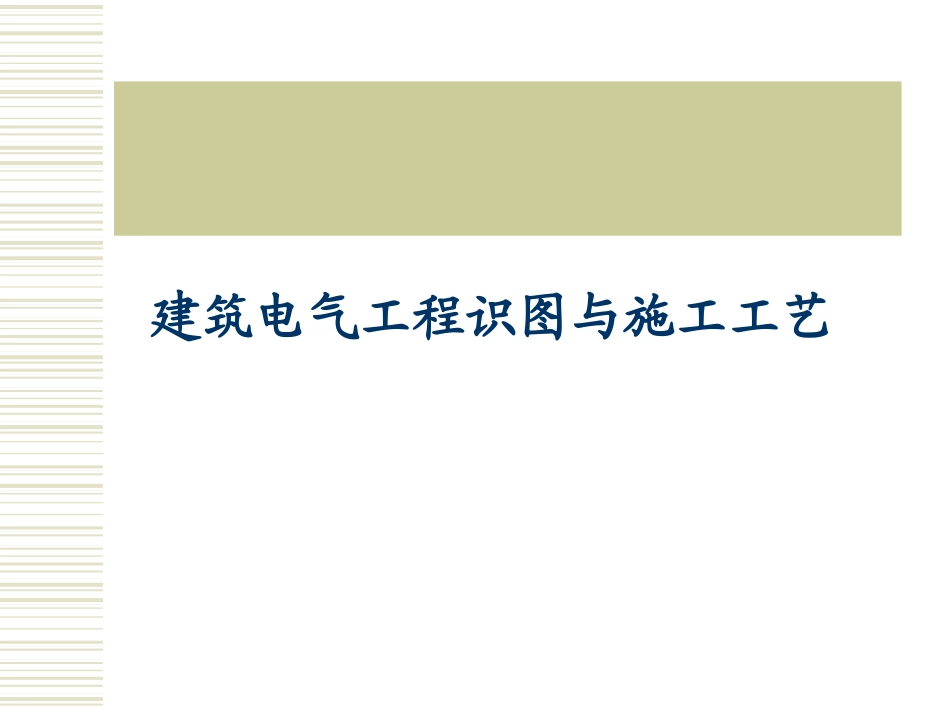

建筑电气工程识图与施工工艺第一章电气工程识图基本知识一、建筑电气工程的主要功能输送、分配、应用电能、传递信息。电能应用主要是交流电（工频强电）信息传递主要是高频弱电或直流电二、建筑电气工程的分类与组成1.电气系统的分类按电压高低分强电系统弱电系统按功能划分供配电系统建筑动力系统建筑电气照明系统建筑弱电系统概念组成减灾系统2.室内电气照明系统的组成（1）室外接户线（2）进户线（3）配电盘（箱）（4）干线（5）支线（6）用电设备三、室内电气照明线路的电压与连接方式1.电压供电方式380/220V三相四线制220V单项二线制L1L2L3N零线（中性线）相线（俗称火线）2.建筑电气照明线路基本接线方式四、低压配电系统的组成及配电方式1.组成配电装置（配电盘）配电线路2.配电方式放射式：各负荷独立受电。线路故障影响范围小，材料设备耗用量大。树干式：与放射式相反。混合式图见教材。3.负荷：指用电设备。负荷大小，指用电设备功率的大小。五、低压配电系统的接地形式1.TN系统：电力系统中性点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。TN—S系统（五线制系统）TN—C系统（四线制系统）TN—C—S系统（四线半系统）2.TT系统：电力系统中性点直接接地，受电设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极。保护线可各自设置。※特点适用范围3.IT系统：电力系统的带电部分与大地间无直接连接（或有一点经足够大的阻抗接地），受电设备的外露可导电部分通过保护线接至接地极。多用于煤矿和工厂，可减少停电机会。图示见教材177-178页。六、接地的种类按接地的作用分类功能性接地（N）：为保证电气设备正常运行或电气系统低噪声的接地。保护性接地（PE）：为了防止人身安全或设备因电击而造成损坏的接地。接地：指外露可导电部分对地直接的电气连接。（TT、IT系统）接零：将电气设备的外壳通过PE或PEN线接到电力系统中性点，进行直接电气连接。（TN系统）重复接地：在PE或PEN线上一点或多点接向大地。保护接地的范围：电机、变压器、电器、手握式及移动电器。电力设备传动装置。室内、外配电装置的金属构架、钢筋混凝土构架的钢筋及靠近带电部分的金属围栏。配电屏与控制屏的框架。电缆的金属外皮及电力电缆的接线盒、终端盒。电力线路的金属保护管、各种金属接线盒（如开关、插座等金属接线盒）、敷线的钢索及起重运输轨道等。第二章常用建筑电气设备及安装第一节常用电气材料设备一、电线、电缆1.电线（导线）裸导线绝缘导线塑料绝缘导线橡皮绝缘导线BVBLVRVB（平行）RVS（双绞型）BXBLXBXFBLXF举例2.电缆电力电缆通信电缆：（电话电缆）射频电缆：同轴电缆（有线电视）（1）基本结构（2）型号：见表VV、VV22线芯绝缘层保护层内部为铜芯实导线，外层为金属网，一对线芯。二、配线用管材1.金属管2.塑料管：PVC（1）厚壁钢管（水煤气管或焊接钢管）SC（2）薄壁钢管（电线管）MT（3）金属波纹管（金属软管或蛇皮管）（4）普利卡金属套管三、室内配线工程的施工程序1.定位划线。2.预埋支持件。3.装设绝缘支持物、保护管。4.敷设导线。5.安装灯具、开关及电器设备。6.测试线路绝缘电阻。7.试通电、校验、自检等。四、导线的连接1.方法绞接、焊接、压板压接、压线帽压接、套管连接、接线端子连接、螺栓连接等。2.一般要求（1）截面为10mm2及以下的单股导线：可直接与设备、器具的端子连接；（2）截面为2.5mm2及以下的多股铜芯线：应先拧紧、搪锡或压接端子，再与设备及器具的端子连接；（3）多股铝芯线和截面大于2.5mm2的多股铜芯线：应焊接或压接接线端子后再与设备及器具的端子连接。第二节室内配线工程一、室内配线的敷设方法1.明敷设2.暗敷设二、几种常见的室内配线方式1.配管配线2.电缆敷设3.其他配线配管配线1.线管选择与要求（1）导管规格的选择：应根据所穿导线的根数盒截面决定。一般规定管内导线的总截面不应超过管子内径截面积的40％，导线不应超过8根。具体参见《管径选...
