暗挖施工工法VIP免费

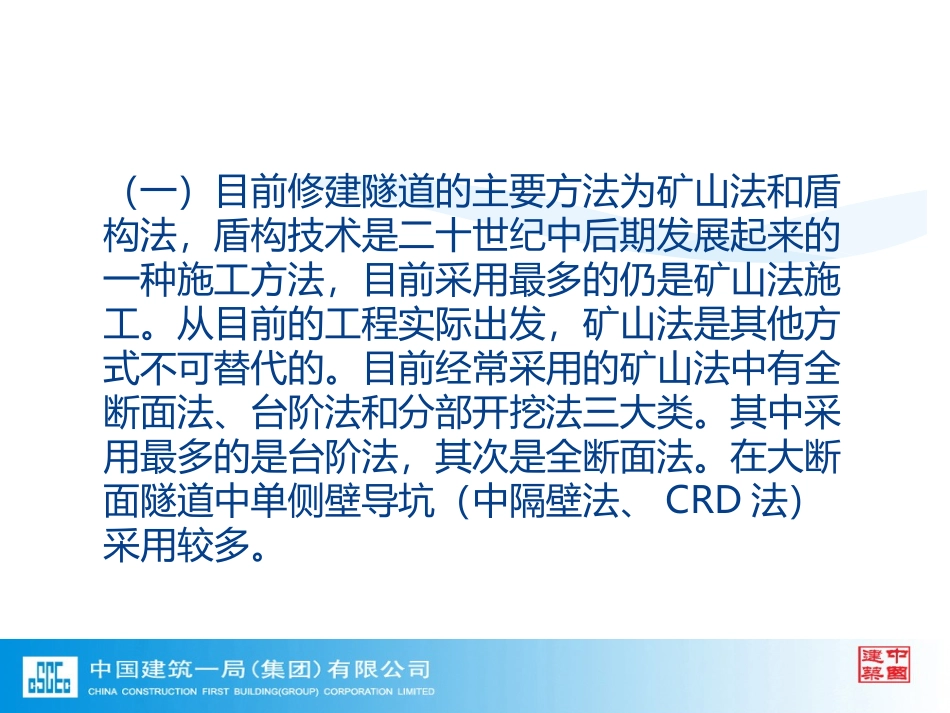

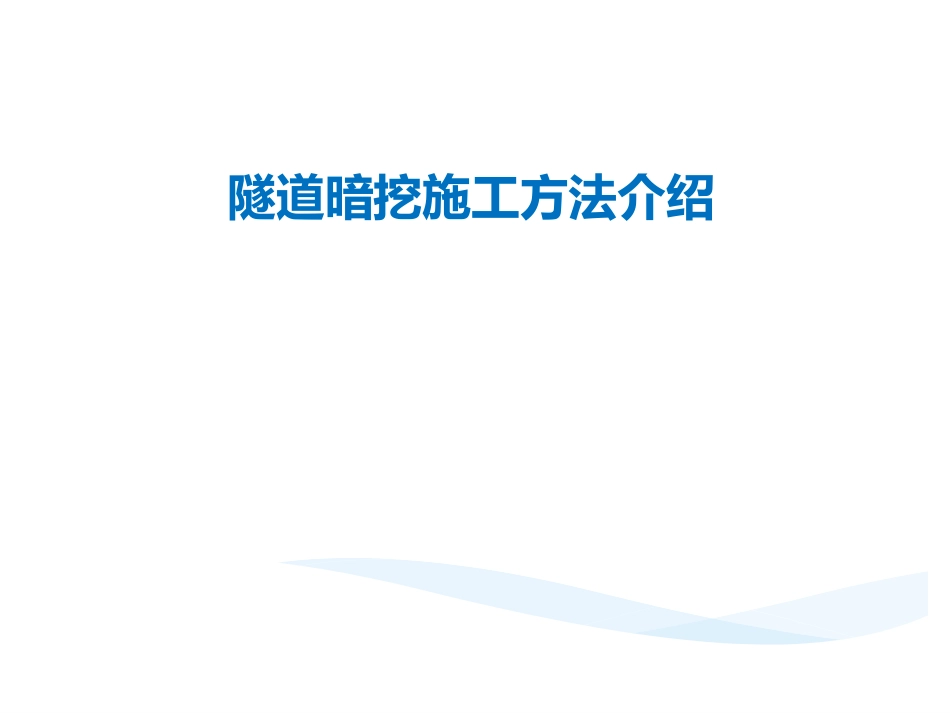

隧道暗挖施工方法介绍中建一局集团二0一四年隧道暗挖施工方法介绍（编码:技术-01-01）×××一、矿山法和盾构法比较（一）目前修建隧道的主要方法为矿山法和盾构法，盾构技术是二十世纪中后期发展起来的一种施工方法，目前采用最多的仍是矿山法施工。从目前的工程实际出发，矿山法是其他方式不可替代的。目前经常采用的矿山法中有全断面法、台阶法和分部开挖法三大类。其中采用最多的是台阶法，其次是全断面法。在大断面隧道中单侧壁导坑（中隔壁法、CRD法）采用较多。（二）与盾构法施工比较矿山法施工有以下特点：1、矿山法施工投资少、施工工艺简单；而盾构机造价昂贵，隧道的衬砌、运输、拼装、设备安装等工艺复杂。2、矿山法施工适用土层多，可适用于复杂地质条件的施工，不同地质条件之间可自由转换；盾构法施工适用土层单一，特别是饱和土层中施工时，地面沉陷风险比较大。3、矿山法施工适用于各种规模的隧道，特别是在小断面、长度短的隧道施工时，见效快；盾构法施工适用于较长的隧道施工，建造短于750米的隧道时，盾构法无经济性可言。4、矿山法施工适用于各种断面隧道的施工，特别是在有变断面的情况下，矿山法可自由变换；盾构法施工只能施工单一断面的隧道。5、对于曲线半径小、埋深浅、坡度大的隧道矿山法可灵活施工。6、矿山法施工设备简单；盾构法施工需要设备制造、设备供应等施工技术配合，系统工程协调难。7、矿山法施工自动化程度低，工人劳动强度大；盾构法施工自动化、智能化程度高，施工人员劳动强度低。8、矿山法施工速度较慢；盾构施工速度较快，特别是大断面隧道施工时盾构施工速度优势明显。二、台阶法（一）工法概述1、台阶法是隧道施工的一种最基本的施工方法。其基本原理是依据新奥法（NewAustrianTunnellingMethod）的基本原理，在施工中采用多种辅助施工措施加固围岩，充分调动围岩的自承能力，隧道开挖后及时支护、封闭成环，使其与围岩共同作用形成联合支护体系，有效地抑制围岩过大变形的一种综合配套施工技术。2、台阶法施工是目前隧道施工最为普遍的一种方法，其施工工序简单、适应性强。（二）施工特点1、该工法适用于一般断面的施工，开挖断面面积一般小于70平方米,多为人工开挖，操作灵活，适应性强。2、施工组织计划和施工工序严格遵守“先排管，后注浆，再开挖，注浆一段，开挖一段，支护一段，封闭一段”的原则。3、对于浅埋暗挖隧道开挖过程中应尽快成环封闭，否则会造成较大的地面沉降。（三）适用范围1、适用于土质较好的标准断面的隧道施工。2、特别适合城市地铁隧道中单洞标准断面的施工。（四）工艺原理1、由于断面相对较大，开挖时预留台阶分成上下两部分开挖，减少掌子面暴露面积。先开挖上台阶并及时支护，然后开挖下台阶使支护成环。在开挖过程中上下开挖面错开一定距离。（五）工艺流程1、开挖上台阶土方→支立拱部格栅→喷射混凝土→开挖下台阶土方→支立边墙和仰拱格栅→喷射混凝土→下一循环先开挖上台阶土方，开挖后及时支护。土质隧道一般采用短台阶（1~1.5B）（B为隧道开挖宽度）或超短台阶（3~5m）开挖。上台阶底部位置应根据地质情况和隧道开挖高度确定，一般情况下宜在起拱线及以下。见下图。图为上台阶开挖示意图上台阶开挖一定距离后即可进行下台阶的开挖使支护系统及时成环。见图：（六）操作要点1、坚持“管超前、严注浆、短进尺、早封闭、强支护、勤量测”的施工原则，开挖土方后及时安装钢格栅，焊接纵向联接筋，绑扎钢筋网片，喷射砼。2、隧道施工中应严格按先加固后开挖的原则，稳妥进行施工。3、隧道开挖时严格控制步距，并留足核心土。4、严格控制隧道开挖的中线和标高，开挖轮廓要圆顺，防止超挖，不充许有欠挖，局部欠挖处人工修凿，但要充分考虑施工误差及预留变形。5、当隧道围岩自稳能力较差时，应尽可能缩短开挖台阶长度，尽快使初期支护闭合。6、为防止格栅承载而下沉，除加设锁脚锚管外，在钢格栅下端垫一块扩大钢板或木板、混凝土垫块。7、格栅安装位置要准确，各节点要对齐，连接要牢固，确保格栅可靠受力。8、初支结束后及时回填注浆。9、作好开挖的施工记录和地质断面描述，加强对洞内外的...
