水电施工方案

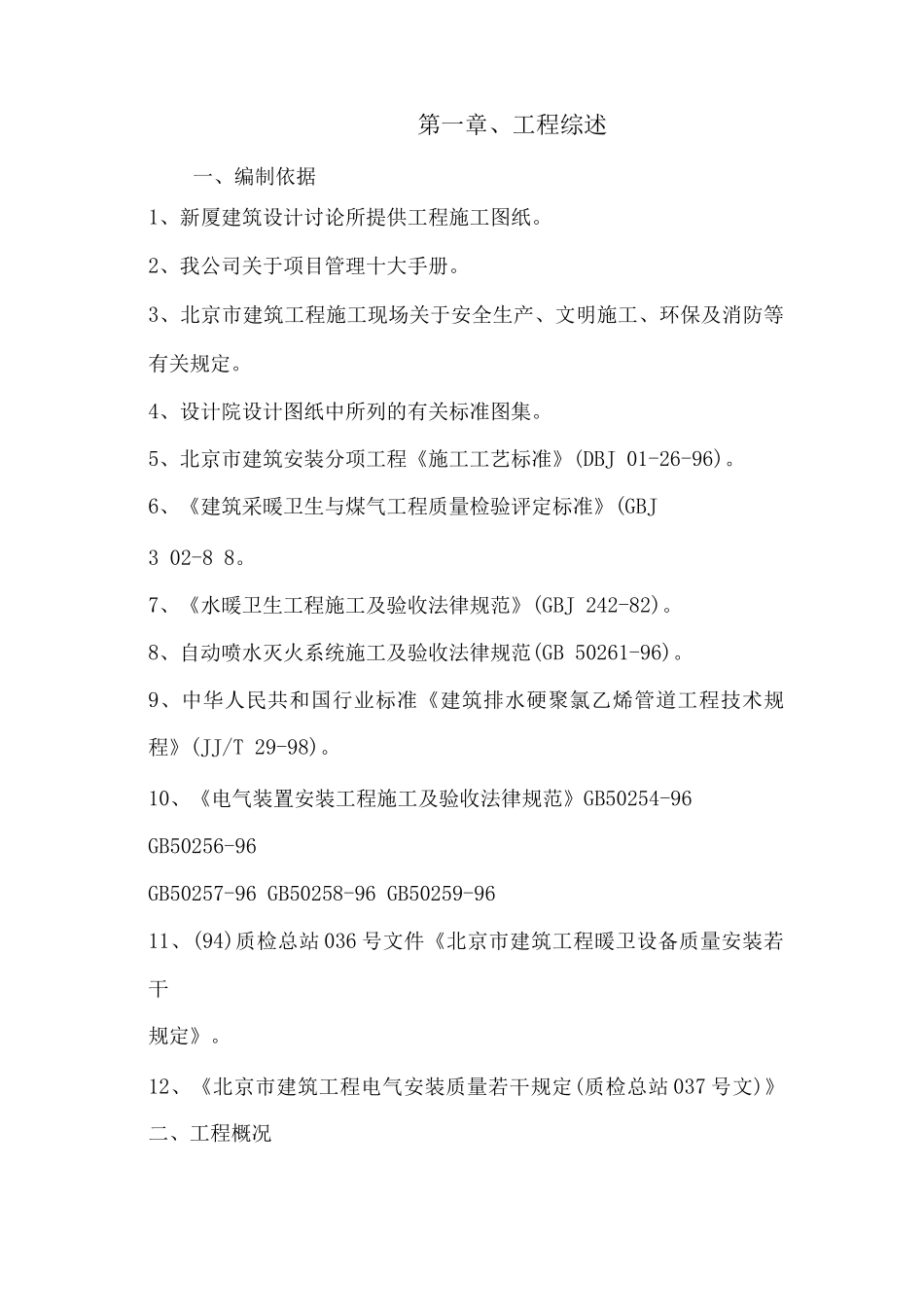

第一章、工程综述一、编制依据1、新厦建筑设计讨论所提供工程施工图纸。2、我公司关于项目管理十大手册。3、北京市建筑工程施工现场关于安全生产、文明施工、环保及消防等有关规定。4、设计院设计图纸中所列的有关标准图集。5、北京市建筑安装分项工程《施工工艺标准》(DBJ 01-26-96)。6、《建筑采暖卫生与煤气工程质量检验评定标准》(GBJ3 02-8 8。7、《水暖卫生工程施工及验收法律规范》(GBJ 242-82)。8、自动喷水灭火系统施工及验收法律规范(GB 50261-96)。9、中华人民共和国行业标准《建筑排水硬聚氯乙烯管道工程技术规程》(JJ/T 29-98)。10、《电气装置安装工程施工及验收法律规范》GB50254-96GB50256-96GB50257-96 GB50258-96 GB50259-9611、(94)质检总站 036 号文件《北京市建筑工程暖卫设备质量安装若干规定》。12、《北京市建筑工程电气安装质量若干规定(质检总站 037 号文)》二、工程概况三里河南区危改工程东二区塔台、住宅楼工程，总面建筑积为86096.97M2，由塔台、1#住宅、2#住宅、3#住宅、4#住宅、5#住宅六大部分组成。塔台部分为框支架结构,抗震为 8 度设防，基础为独立柱基。1#-5#楼为钢筋全现浇剪力墙结构 1#楼地上 18 层、地下二层、首层层高 2.8M 其余各层 2.7M、2#-5#地上 17 层地下二层、首层高 2.8M其余各层高 2.7M.、地下一层为设备层兼自行车库 高 4.2M 地下二层为招待所层高 3.6M,3#、4#号楼地下二层为人防层，层高 3.6M,1#号楼顶水箱间设有一个 18M 3消防水箱，建筑总高度 58.9M。2.强电工程概况(1)动力配电及照明工程：本工程各住宅楼电源由小区变电室供给，电压采纳低压 380/220V三相四线系统，照明动力双路电源，进线电缆从变电室地下一层沿塔台地下一层顶板线槽明敷设引至各楼兀接柜，塔台首层超市及老年青少年活动中心照明、动力电源引自 2#、3#住宅楼兀接室，首层其余部分电源由地下一层兀接室提供，地下一、二层车库电源引自小区变电室。工程中电梯、疏散照明、楼道照明消防用电均为二类负荷，采纳两路电源配电，正常由动力线路供电，照明线路作备用。本工程电线选用电压等级 5V 的聚氯乙烯铜芯导线，电缆选用 0. 6/1 千伏的聚氯乙烯绝缘护套铜芯电力电缆,配电干线均穿钢管暗敷设，支线全部穿PVC 阻燃管暗敷设在现浇楼板及墙内。(2) 防雷接地工程本工程防雷接地采纳屋顶设① 12 镀锌元钢连成避雷带，引下线利用两1.建筑结构概况根① 16 结构主筋，利用基础底板做接...
