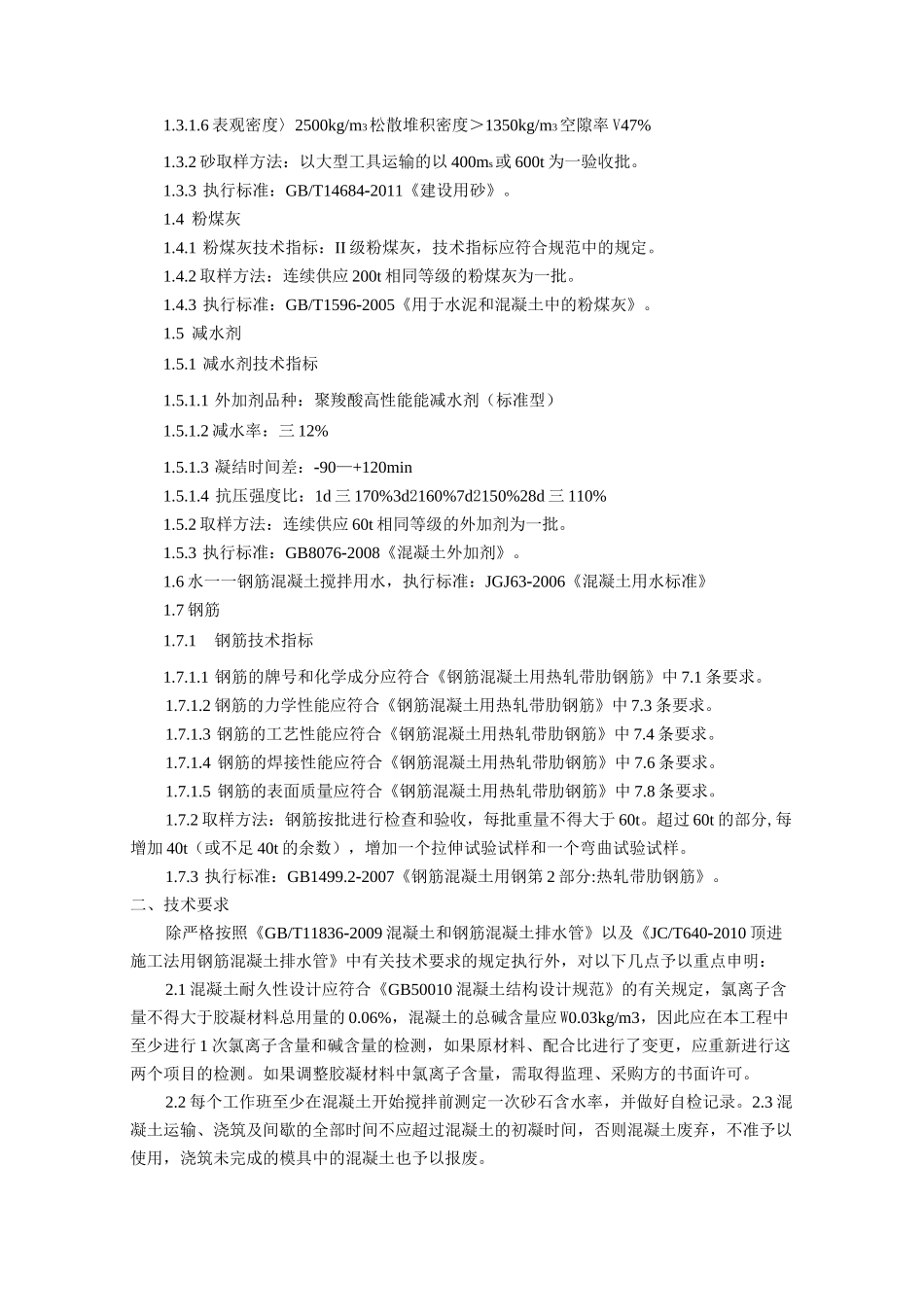

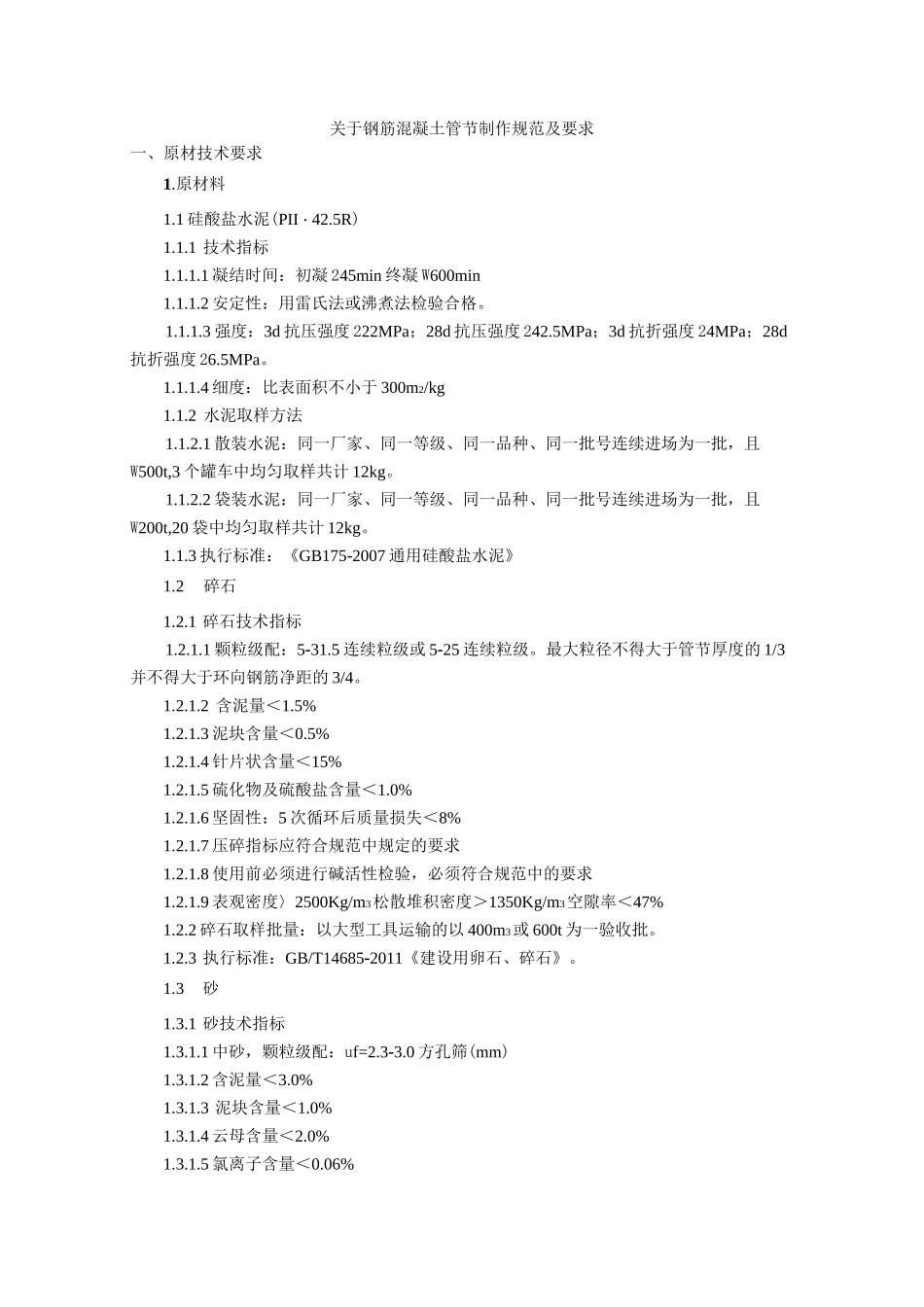

关于钢筋混凝土管节制作规范及要求一、原材技术要求1.原材料1.1 硅酸盐水泥(PII・42.5R)1.1.1 技术指标1.1.1.1 凝结时间：初凝 245min 终凝 W600min1.1.1.2 安定性：用雷氏法或沸煮法检验合格。1.1.1.3 强度：3d 抗压强度 222MPa；28d 抗压强度 242.5MPa；3d 抗折强度 24MPa；28d抗折强度 26.5MPa。1.1.1.4 细度：比表面积不小于 300m2/kg1.1.2 水泥取样方法1.1.2.1 散装水泥：同一厂家、同一等级、同一品种、同一批号连续进场为一批，且W500t,3 个罐车中均匀取样共计 12kg。1.1.2.2 袋装水泥：同一厂家、同一等级、同一品种、同一批号连续进场为一批，且W200t,20 袋中均匀取样共计 12kg。1.1.3 执行标准：《GB175-2007 通用硅酸盐水泥》1.2碎石1.2.1 碎石技术指标1.2.1.1 颗粒级配：5-31.5 连续粒级或 5-25 连续粒级。最大粒径不得大于管节厚度的 1/3并不得大于环向钢筋净距的 3/4。1.2.1.2 含泥量＜1.5%1.2.1.3 泥块含量＜0.5%1.2.1.4 针片状含量＜15%1.2.1.5 硫化物及硫酸盐含量＜1.0%1.2.1.6 坚固性：5 次循环后质量损失＜8%1.2.1.7 压碎指标应符合规范中规定的要求1.2.1.8 使用前必须进行碱活性检验，必须符合规范中的要求1.2.1.9 表观密度〉2500Kg/m3松散堆积密度＞1350Kg/m3空隙率＜47%1.2.2 碎石取样批量：以大型工具运输的以 400m3或 600t 为一验收批。1.2.3 执行标准：GB/T14685-2011《建设用卵石、碎石》。1.3砂1.3.1 砂技术指标1.3.1.1 中砂，颗粒级配：uf=2.3-3.0 方孔筛(mm)1.3.1.2 含泥量＜3.0%1.3.1.3 泥块含量＜1.0%1.3.1.4 云母含量＜2.0%1.3.1.5 氯离子含量＜0.06%1.3.1.6 表观密度〉2500kg/m3松散堆积密度＞1350kg/m3空隙率 V47%1.3.2 砂取样方法：以大型工具运输的以 400ms或 600t 为一验收批。1.3.3 执行标准：GB/T14684-2011《建设用砂》。1.4 粉煤灰1.4.1 粉煤灰技术指标：II 级粉煤灰，技术指标应符合规范中的规定。1.4.2 取样方法：连续供应 200t 相同等级的粉煤灰为一批。1.4.3 执行标准：GB/T1596-2005《用于水泥和混凝土中的粉煤灰》。1.5 减水剂1.5.1 减水剂技术指标1.5.1.1 外加剂品种：聚羧酸高性能能减水剂（标准型）1.5.1.2 减水率：三 12%1.5.1.3 凝结时间差：-90—+120min1.5.1.4 抗压强度比：1d 三 170%3d2160%7d2150%28d 三 110%1.5.2 取样方法：连续供应 60t 相同等级的外加剂为一批。1.5.3 执行标准：GB8076-2008《...
