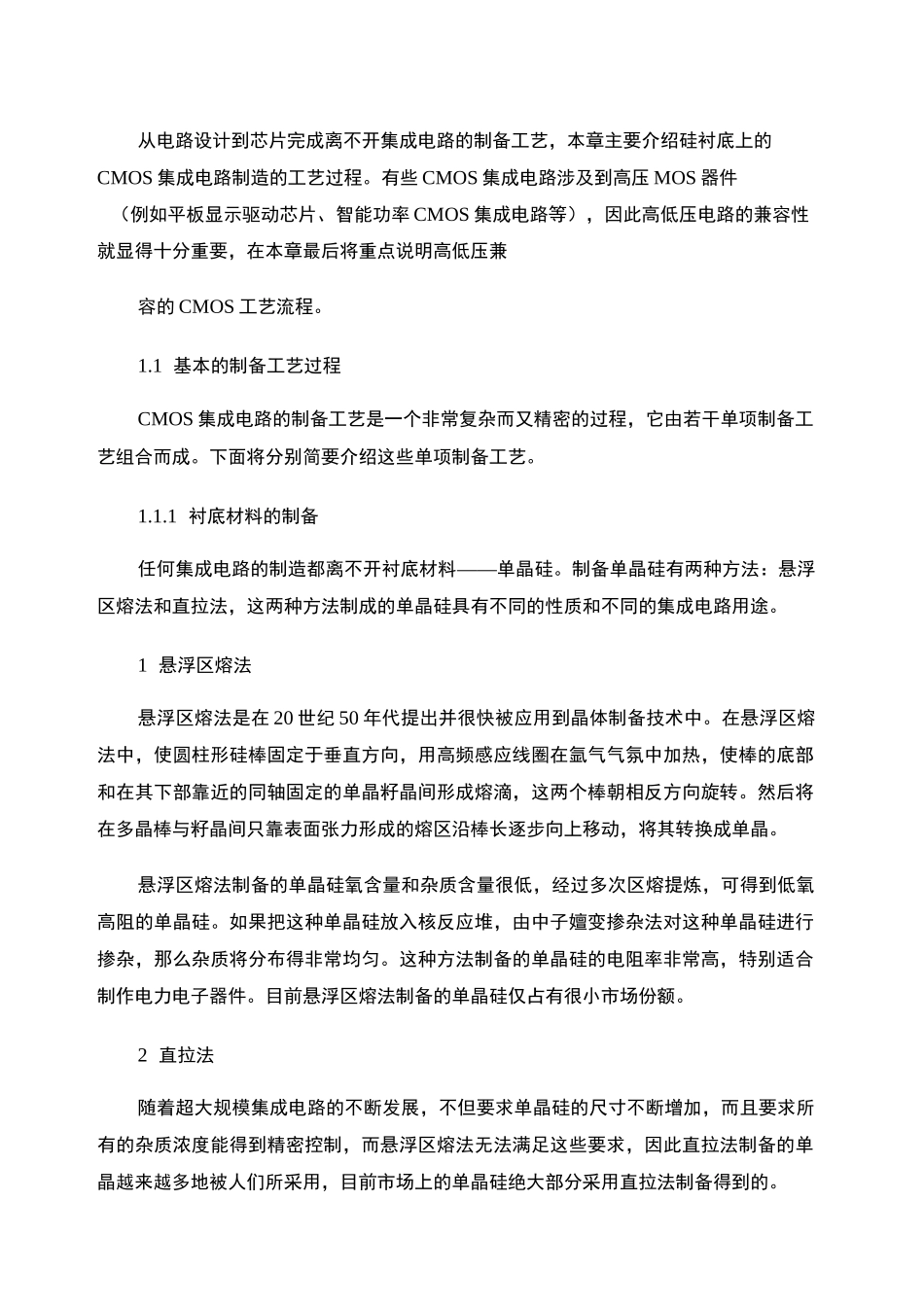

从电路设计到芯片完成离不开集成电路的制备工艺，本章主要介绍硅衬底上的CMOS 集成电路制造的工艺过程。有些 CMOS 集成电路涉及到高压 MOS 器件（例如平板显示驱动芯片、智能功率 CMOS 集成电路等），因此高低压电路的兼容性就显得十分重要，在本章最后将重点说明高低压兼容的 CMOS 工艺流程。1.1 基本的制备工艺过程CMOS 集成电路的制备工艺是一个非常复杂而又精密的过程，它由若干单项制备工艺组合而成。下面将分别简要介绍这些单项制备工艺。1.1.1 衬底材料的制备任何集成电路的制造都离不开衬底材料——单晶硅。制备单晶硅有两种方法：悬浮区熔法和直拉法，这两种方法制成的单晶硅具有不同的性质和不同的集成电路用途。1 悬浮区熔法悬浮区熔法是在 20 世纪 50 年代提出并很快被应用到晶体制备技术中。在悬浮区熔法中，使圆柱形硅棒固定于垂直方向，用高频感应线圈在氩气气氛中加热，使棒的底部和在其下部靠近的同轴固定的单晶籽晶间形成熔滴，这两个棒朝相反方向旋转。然后将在多晶棒与籽晶间只靠表面张力形成的熔区沿棒长逐步向上移动，将其转换成单晶。悬浮区熔法制备的单晶硅氧含量和杂质含量很低，经过多次区熔提炼，可得到低氧高阻的单晶硅。如果把这种单晶硅放入核反应堆，由中子嬗变掺杂法对这种单晶硅进行掺杂，那么杂质将分布得非常均匀。这种方法制备的单晶硅的电阻率非常高，特别适合制作电力电子器件。目前悬浮区熔法制备的单晶硅仅占有很小市场份额。2 直拉法随着超大规模集成电路的不断发展，不但要求单晶硅的尺寸不断增加，而且要求所有的杂质浓度能得到精密控制，而悬浮区熔法无法满足这些要求，因此直拉法制备的单晶越来越多地被人们所采用，目前市场上的单晶硅绝大部分采用直拉法制备得到的。拉晶过程：首先将预处理好的多晶硅装入炉内石英坩埚中，抽真空或通入惰性气体后进行熔硅处理。熔硅阶段坩埚位置的调节很重要。开始阶段，坩埚位置很高，待下部多晶硅熔化后，坩埚逐渐下降至正常拉晶位置。熔硅时间不宜过长，否则掺入熔融硅中的会挥发，而且坩埚容易被熔蚀。待熔硅稳定后即可拉制单晶。所用掺杂剂可在拉制前一次性加入，也可在拉制过程中分批加入。拉制气氛由所要求的单晶性质及掺杂剂性质等因素确定。拉晶时，籽晶轴以一定速度绕轴旋转，同时坩埚反方向旋转，大直径单晶的收颈是为了抑制位错大量地从籽晶向颈部以下单晶延伸。收颈是靠增大提拉速度来实现的。在单晶生长过程中应保持熔硅液面在温度...
