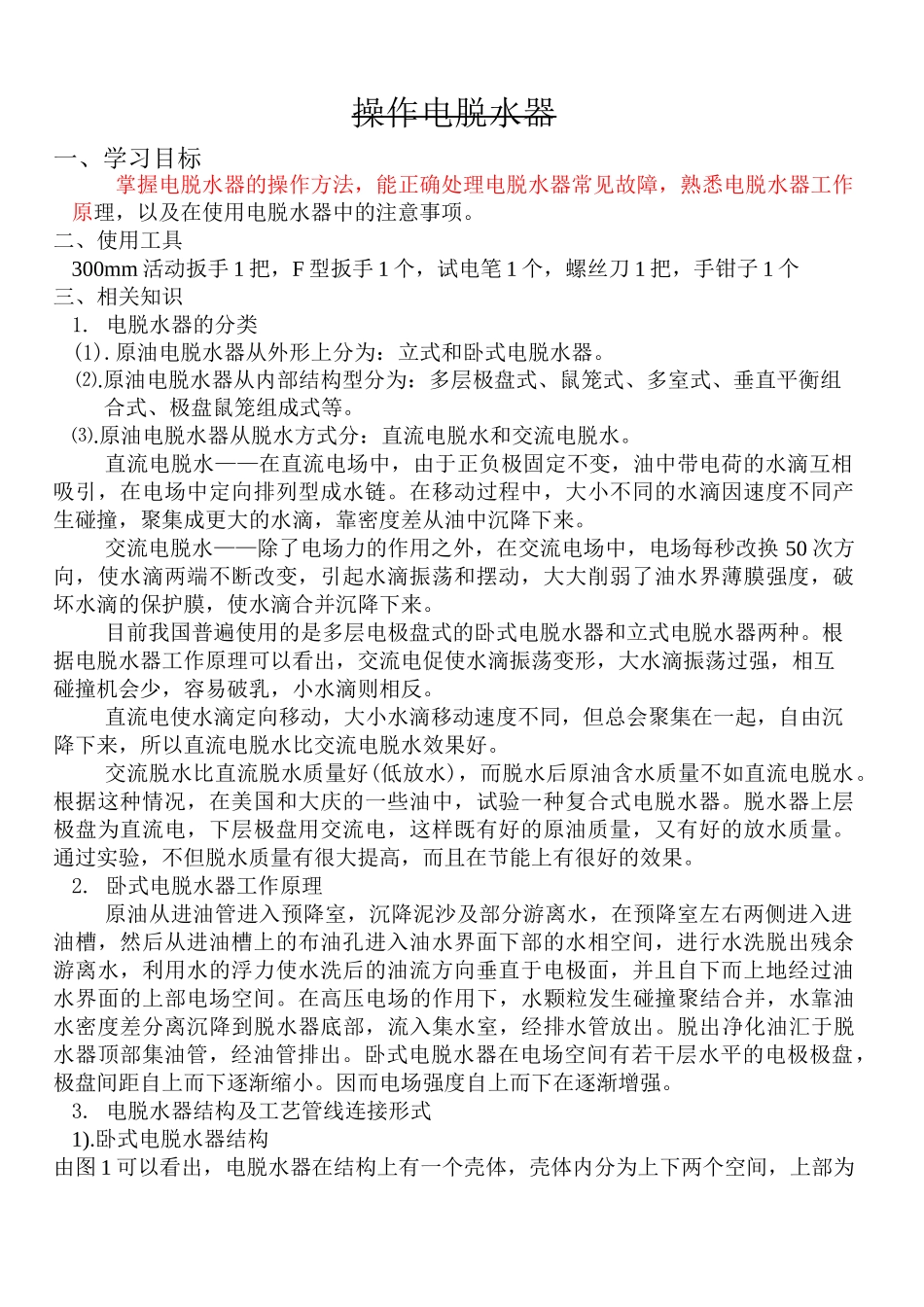

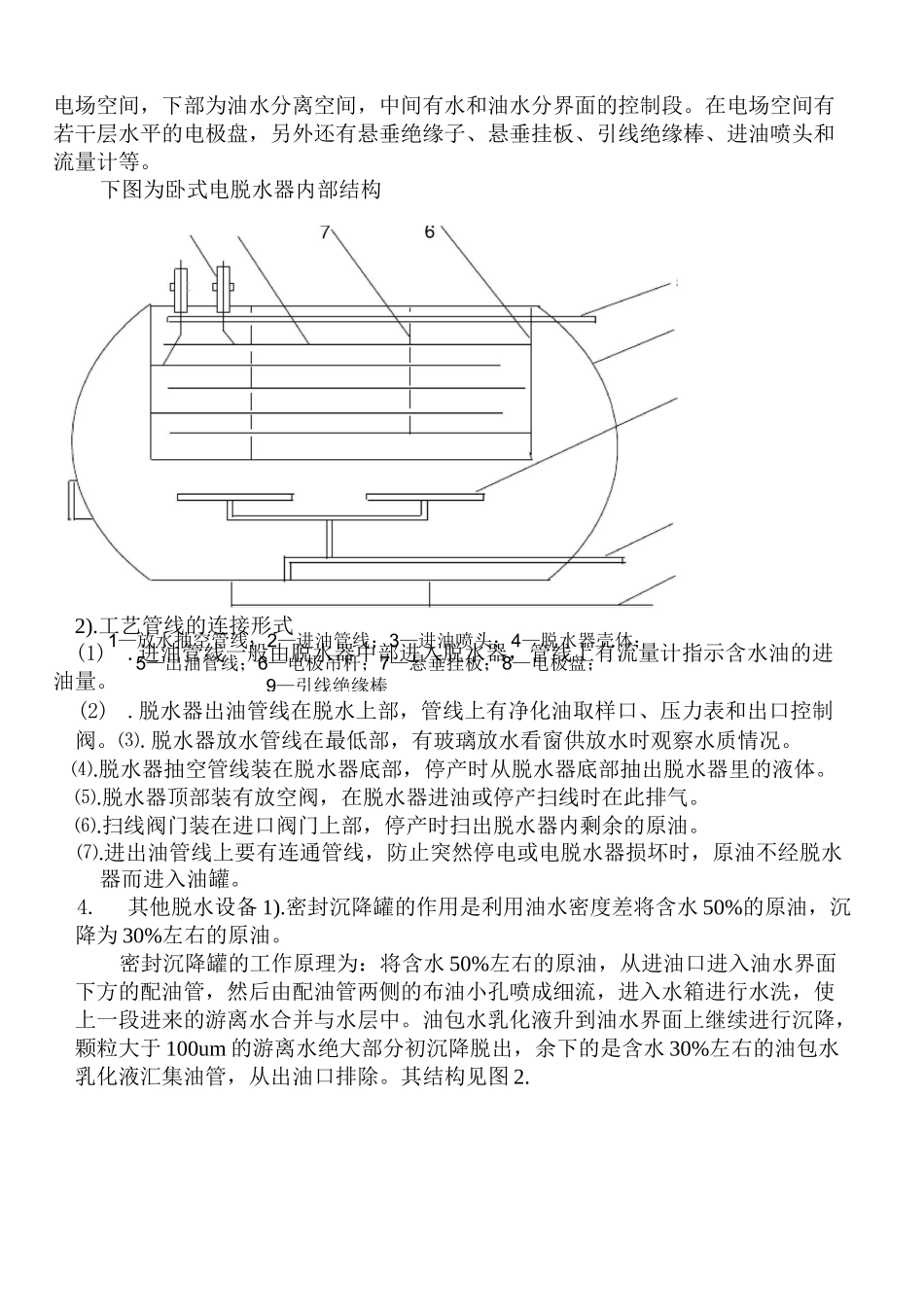

操作电脱水器一、学习目标掌握电脱水器的操作方法，能正确处理电脱水器常见故障，熟悉电脱水器工作原理，以及在使用电脱水器中的注意事项。二、使用工具300mm 活动扳手 1 把，F 型扳手 1 个，试电笔 1 个，螺丝刀 1 把，手钳子 1 个三、相关知识1. 电脱水器的分类(1).原油电脱水器从外形上分为：立式和卧式电脱水器。⑵.原油电脱水器从内部结构型分为：多层极盘式、鼠笼式、多室式、垂直平衡组合式、极盘鼠笼组成式等。⑶.原油电脱水器从脱水方式分：直流电脱水和交流电脱水。直流电脱水——在直流电场中，由于正负极固定不变，油中带电荷的水滴互相吸引，在电场中定向排列型成水链。在移动过程中，大小不同的水滴因速度不同产生碰撞，聚集成更大的水滴，靠密度差从油中沉降下来。交流电脱水——除了电场力的作用之外，在交流电场中，电场每秒改换 50 次方向，使水滴两端不断改变，引起水滴振荡和摆动，大大削弱了油水界薄膜强度，破坏水滴的保护膜，使水滴合并沉降下来。目前我国普遍使用的是多层电极盘式的卧式电脱水器和立式电脱水器两种。根据电脱水器工作原理可以看出，交流电促使水滴振荡变形，大水滴振荡过强，相互碰撞机会少，容易破乳，小水滴则相反。直流电使水滴定向移动，大小水滴移动速度不同，但总会聚集在一起，自由沉降下来，所以直流电脱水比交流电脱水效果好。交流脱水比直流脱水质量好(低放水)，而脱水后原油含水质量不如直流电脱水。根据这种情况，在美国和大庆的一些油中，试验一种复合式电脱水器。脱水器上层极盘为直流电，下层极盘用交流电，这样既有好的原油质量，又有好的放水质量。通过实验，不但脱水质量有很大提高，而且在节能上有很好的效果。2. 卧式电脱水器工作原理原油从进油管进入预降室，沉降泥沙及部分游离水，在预降室左右两侧进入进油槽，然后从进油槽上的布油孔进入油水界面下部的水相空间，进行水洗脱出残余游离水，利用水的浮力使水洗后的油流方向垂直于电极面，并且自下而上地经过油水界面的上部电场空间。在高压电场的作用下，水颗粒发生碰撞聚结合并，水靠油水密度差分离沉降到脱水器底部，流入集水室，经排水管放出。脱出净化油汇于脱水器顶部集油管，经油管排出。卧式电脱水器在电场空间有若干层水平的电极极盘，极盘间距自上而下逐渐缩小。因而电场强度自上而下在逐渐增强。3. 电脱水器结构及工艺管线连接形式1).卧式电脱水器结构由图 1 可以看出，电脱水器在结构上有一个壳体，...
