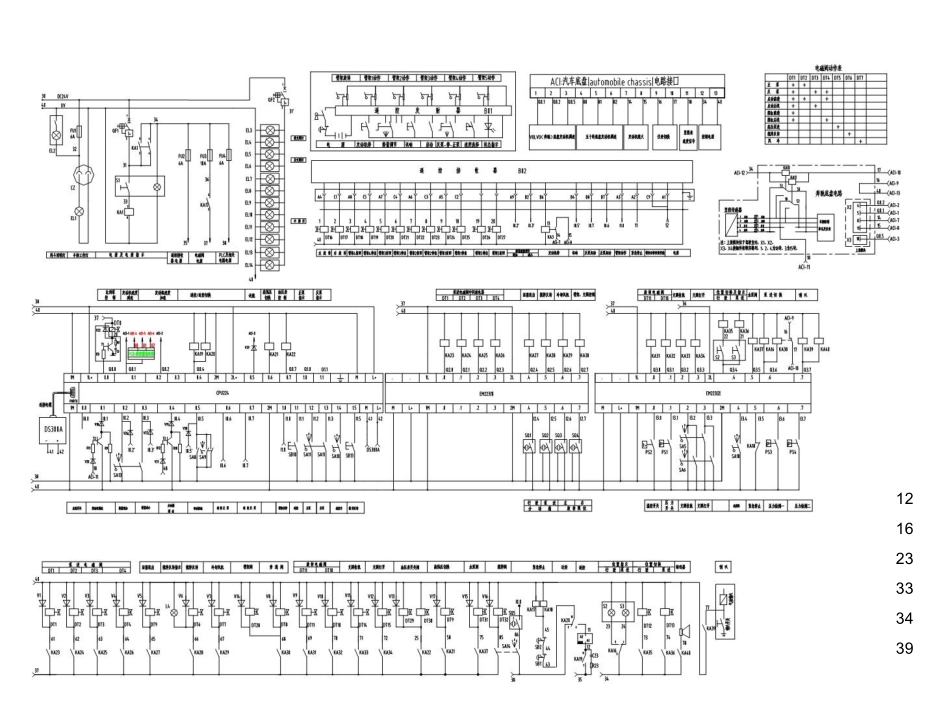

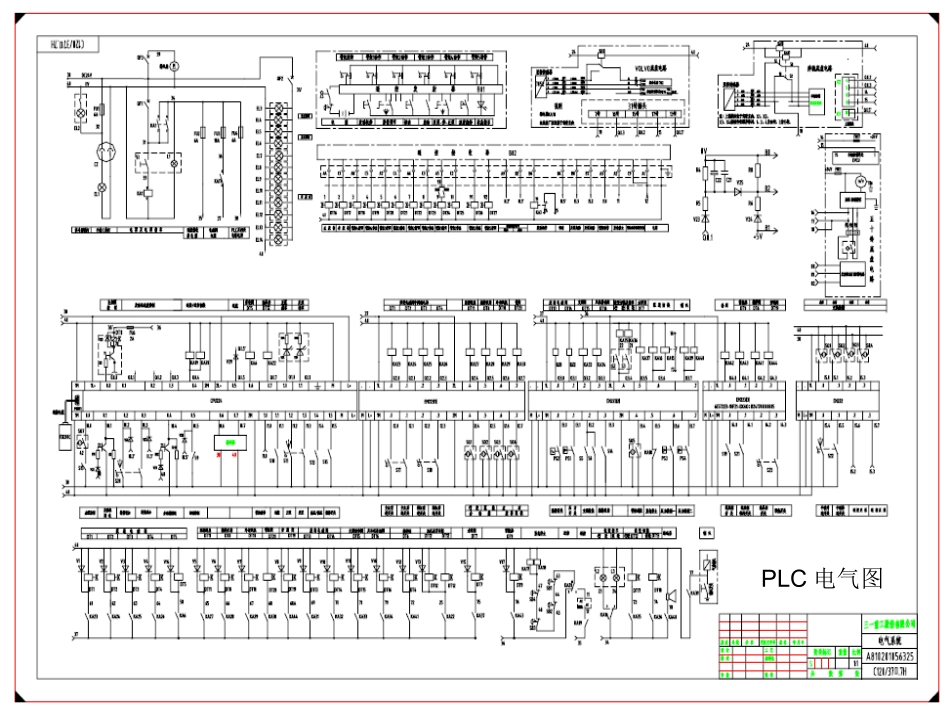

三一重工泵车电气培训刘承佐PLC电气图121623333439PLC电气图SYMC电气图电瓶电源电源负极电源正极底盘电源盒根据底盘的排放，取电源的形式不一：1、欧1、欧2底盘，从电瓶直接接正负两极；2、欧3底盘从电瓶接负极，电源继电器接正极。一、熔断器作用：保护电源免受短路的损坏原理：正常情况下相当于一根导线，当发生短路或过载而电路电流增大时烧断熔芯里的熔丝。说明：熔丝熔点一般在200~300度，允许长期通电，当电流达到额定电流1.3~2.1倍时，熔丝在1~2分钟熔断；当电流达到额定电流5倍时，熔丝很快熔断。熔体熔断的原因有：1)短路故障或过载运行而正常熔断。2)熔体使用时间过久，熔体因受氧化或运行中温度高，使熔体特性变化而误断。3)熔体安装时有机械损伤，使其截面积变小而在运行中引起误断。FUFU120K熔断器作用：电源的控制开关有短路保护、过载保护、失压、过流保护自动断开电源的功能原理：电路过载时，自动切断电路，问题解决时又能恢复正常使用规格：分为单极和三极有3A、6A、10A、16A等断路器1、额定电压、电流应高于线路工作时的电压、电流。2、根据控制线路的保护要求选择不同保护特性的自动开关，不允许因本级失灵导致越级跳闸，扩大停电范围。3、热脱扣器的整定电流应等于或大于负载的额定电流之和。4、过流脱扣器的瞬时脱扣整定电流应大于负载电路正常工作时的尖峰电流。自动空气开关的选择:电源部份电路CPU224主模块STOP模式：停止程序的执行；在此种模式下可对PLC作如下操作：1）利用编程设备向PLC装入程序。2）用编程设备检查部分用户存储器内容。3）改变存储器内容，改变列入的各种配置。RUN模式：启动程序的执行；PLC按扫描周期循环执行用户程序，此时不能向PLC装入程序。TERM（终端）模式：用于联网的PLC网络或现场调试使用，PLC停止运行。如果希望用STEP7MICRO/WIN软件来改变操作模式，CPU上的模式开关必须打在RUN或TERM上。状态指示灯：•SF系统错误/诊断当PLC受到外部电源强烈干扰或出现内部故障无法正常工作的情况下，SF灯亮.•RUN运行PLC正常工作时指示灯亮•STOP停止PLC停止运行时指示灯亮1）状态指示灯：2）模式选择开关:主模块外部结构示意图3）扩展I/O连接口4）外部电位器(SMB28,SMB290-255)扩展I/O连接口用于连接扩展模块的接口CPU221:不能扩展CPU222:最多2个扩展模块CPU224和CPU226:最多7个扩展模块（其中最多只能有2个智能扩展模块EM277PROFIBUS-DP模块）最大7个模块主模块与扩展模块的连接I/OLED指示灯：I/O端子55）通讯口）通讯口6）外部存储卡输出模块用来控制执行装置，其功率放大元件有两种形式：1）驱动交流负载和直流负载的小型继电器输出形式。2）晶体管输出(CMOS管输出）：驱动直流负载的大功率晶体管或场效应管，驱动交流负载双向晶闸管。输出电流的额定值与负载的性质有关，继电器可以驱动2A电阻负载，但白炽灯只能是100W，晶体管输出一般为0.75A。3）模拟量输出：项目晶体管输出继电器输出输出电压范围20.4－28.8V无“1”信号最小20V最高250VAC“0”信号最大0.1V无“1”信号最大电流0.75A2A接通状态电阻0.3欧新品最大0.002欧输出关断时感应电压限制L±48V无PLC程序卡下载程序方法1、关闭PLC电源；2、将模式开关打到STOP位置；3、将外部存储卡槽盖子取出；4、将程序卡插入PLC存储卡槽中；5、打开PLC电源10S左右；6、关闭电源，取出程序卡，并将模式开关打到RUN位置；7、打开电源（有选择底盘、分动箱等程序，这时进行选择）；8、充程序完毕。脉冲限幅值确认：步进电机的泵车，充程后需要进行脉冲值限幅1、选择到文本显示器第十项“脉冲值限幅”，进行正泵工况三次，每次都记下脉冲值的最高值。2、将三次结果平均，再一次泵送，当脉冲值达到刚才的平均值时，立即按住膜开关的Enter键，直到第十项内容从菜单消失为准。PLC输入/输出形式PLC电路接线图PLC工作情况正常工作是RUN灯亮PLC输出指示灯PLC输入指示灯接文本显示器对PLC重新输程序，完成初始参数设置后，还必须对最大排量脉宽值进行调试和永久保存操作。A）对DS300A文本显示器，永久保存前必须先输入密码：318；进入排量脉宽值设定界面，最大排量脉宽值初始状态的默认值是320。此...
