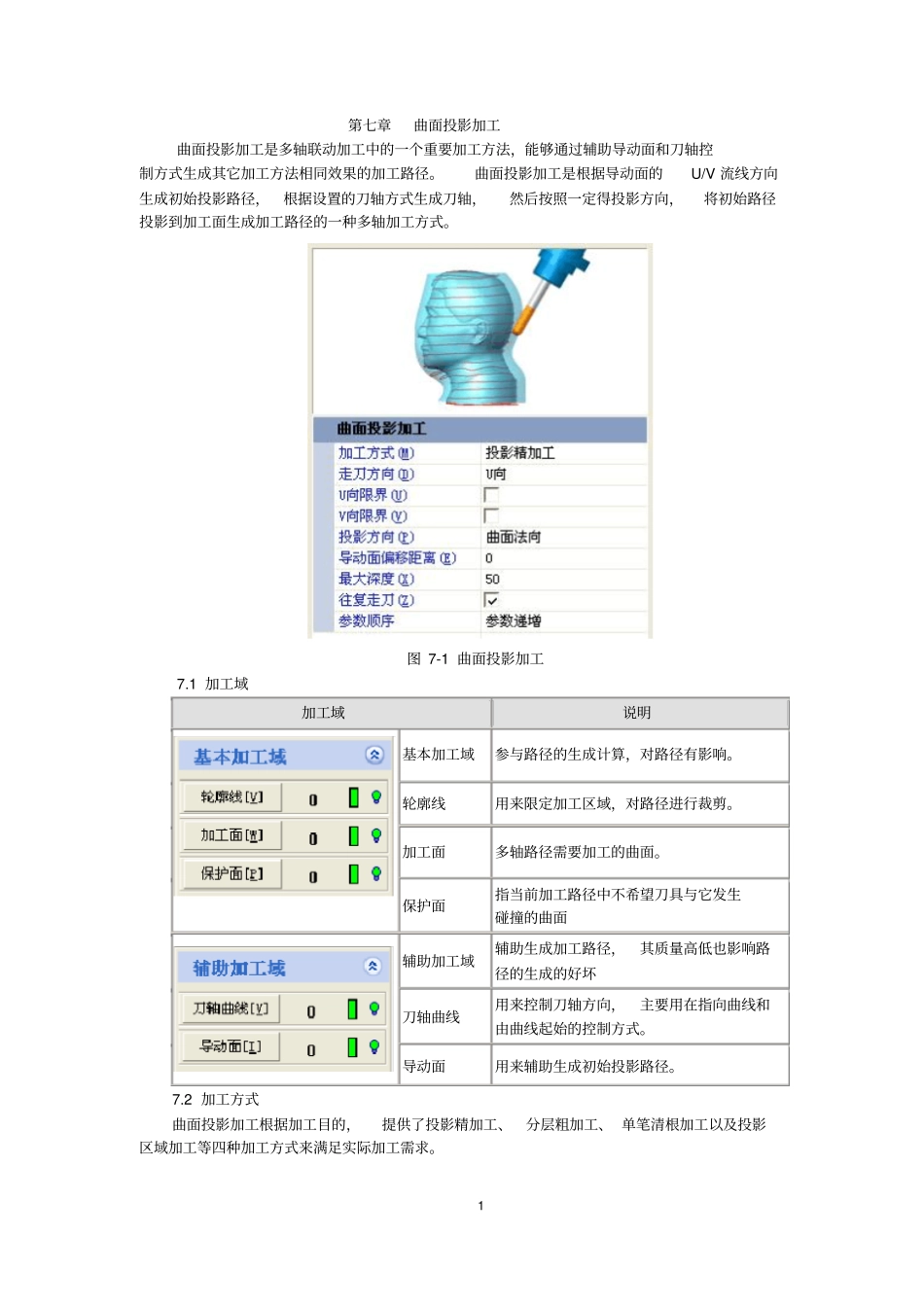

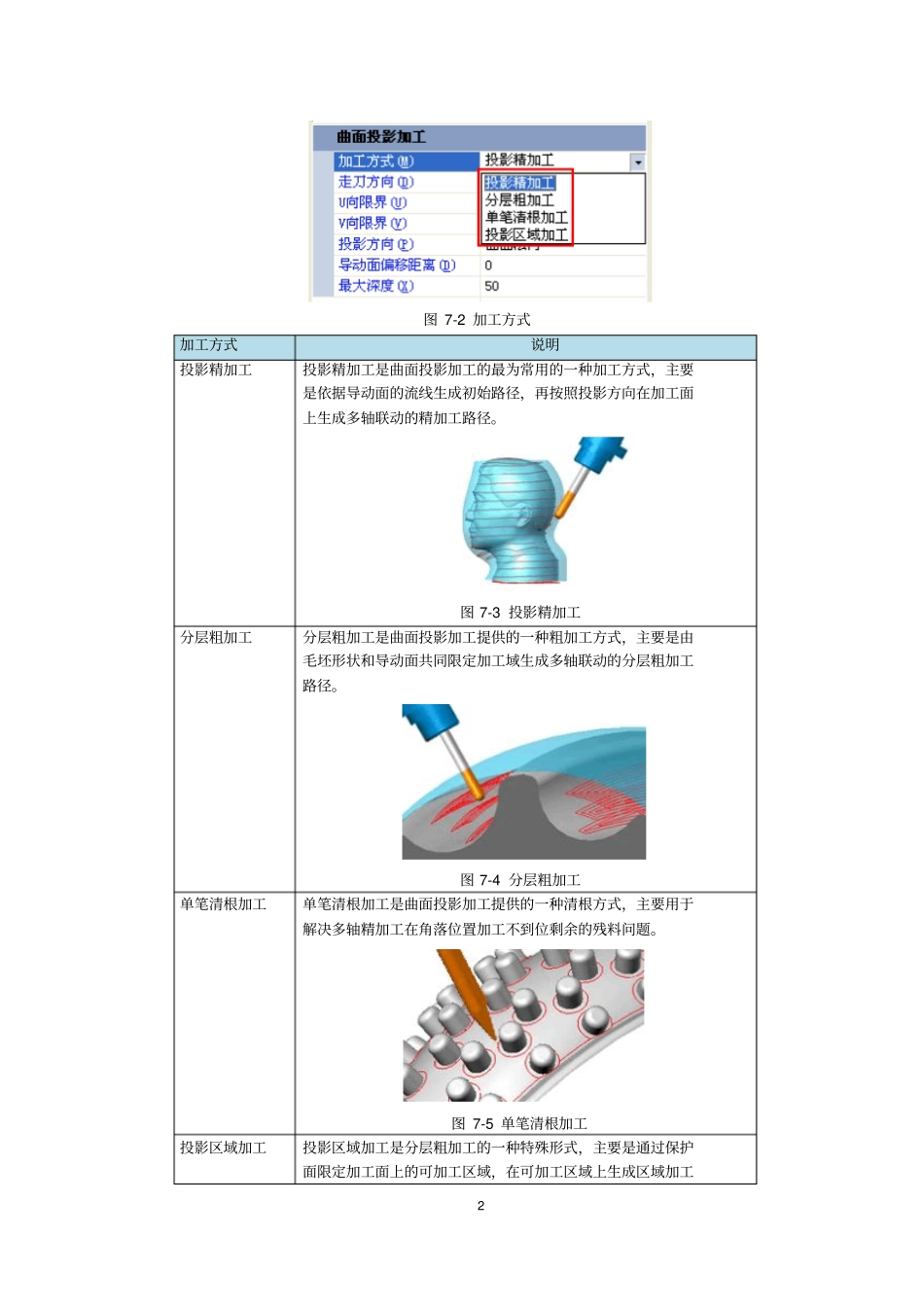

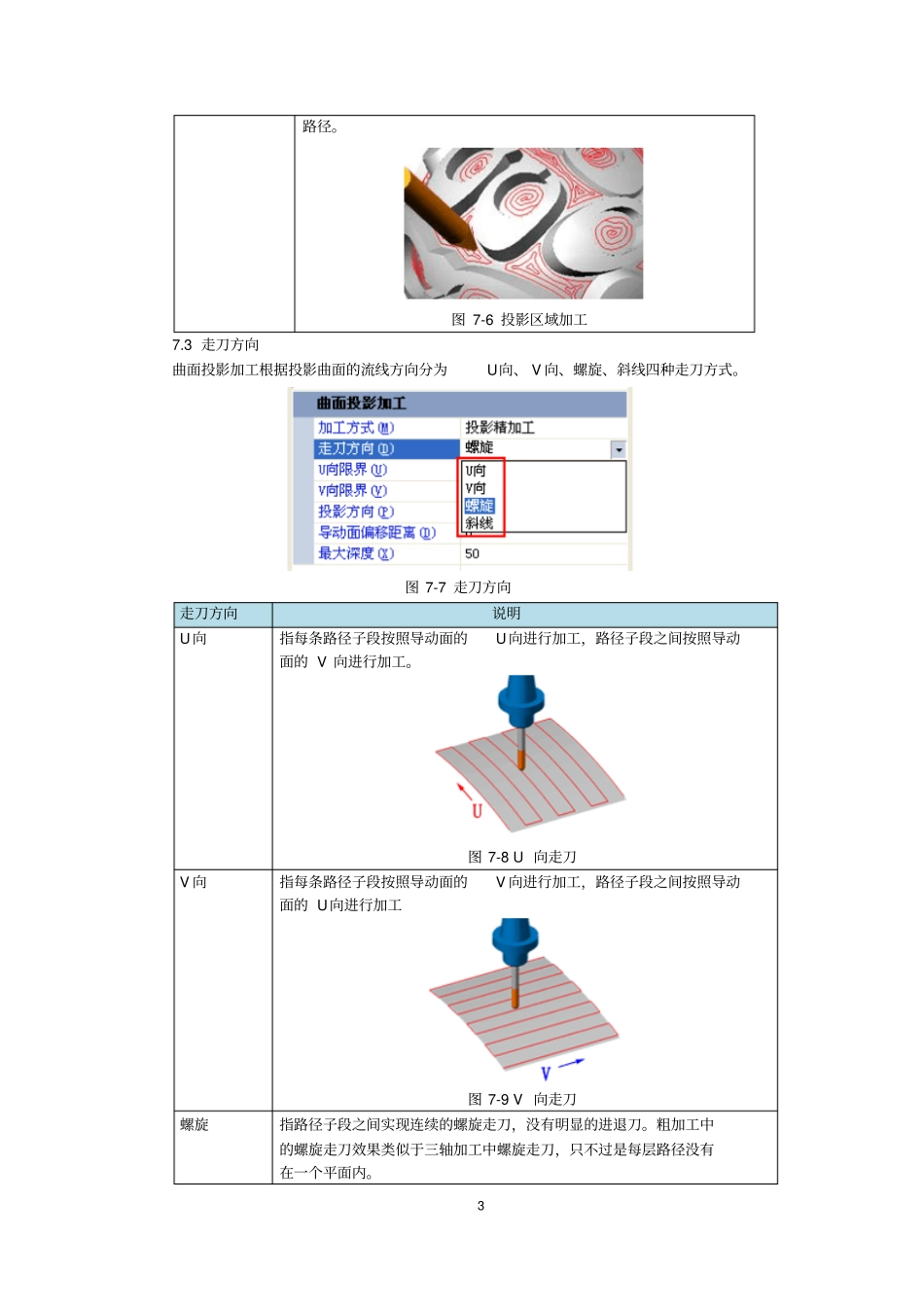

1 第七章曲面投影加工曲面投影加工是多轴联动加工中的一个重要加工方法,能够通过辅助导动面和刀轴控制方式生成其它加工方法相同效果的加工路径。曲面投影加工是根据导动面的U/V 流线方向生成初始投影路径,根据设置的刀轴方式生成刀轴,然后按照一定得投影方向,将初始路径投影到加工面生成加工路径的一种多轴加工方式。图 7-1 曲面投影加工7.1 加工域加工域说明基本加工域参与路径的生成计算,对路径有影响。轮廓线用来限定加工区域,对路径进行裁剪。加工面多轴路径需要加工的曲面。保护面指当前加工路径中不希望刀具与它发生碰撞的曲面辅助加工域辅助生成加工路径,其质量高低也影响路径的生成的好坏刀轴曲线用来控制刀轴方向,主要用在指向曲线和由曲线起始的控制方式。导动面用来辅助生成初始投影路径。7.2 加工方式曲面投影加工根据加工目的,提供了投影精加工、分层粗加工、 单笔清根加工以及投影区域加工等四种加工方式来满足实际加工需求。2 图 7-2 加工方式加工方式说明投影精加工投影精加工是曲面投影加工的最为常用的一种加工方式,主要是依据导动面的流线生成初始路径,再按照投影方向在加工面上生成多轴联动的精加工路径。图 7-3 投影精加工分层粗加工分层粗加工是曲面投影加工提供的一种粗加工方式,主要是由毛坯形状和导动面共同限定加工域生成多轴联动的分层粗加工路径。图 7-4 分层粗加工单笔清根加工单笔清根加工是曲面投影加工提供的一种清根方式,主要用于解决多轴精加工在角落位置加工不到位剩余的残料问题。图 7-5 单笔清根加工投影区域加工投影区域加工是分层粗加工的一种特殊形式,主要是通过保护面限定加工面上的可加工区域,在可加工区域上生成区域加工3 路径。图 7-6 投影区域加工7.3 走刀方向曲面投影加工根据投影曲面的流线方向分为U向、 V 向、螺旋、斜线四种走刀方式。图 7-7 走刀方向走刀方向说明U向指每条路径子段按照导动面的U向进行加工,路径子段之间按照导动面的 V 向进行加工。图 7-8 U 向走刀V 向指每条路径子段按照导动面的V 向进行加工,路径子段之间按照导动面的 U向进行加工图 7-9 V 向走刀螺旋指路径子段之间实现连续的螺旋走刀,没有明显的进退刀。粗加工中的螺旋走刀效果类似于三轴加工中螺旋走刀,只不过是每层路径没有在一个平面内。4 图 7-10 螺旋走刀斜线指生成的路径走刀方向与导动面的U向流线成一定角度。图 7-11 斜线走刀7.4 加工参数介绍7.4.1...
