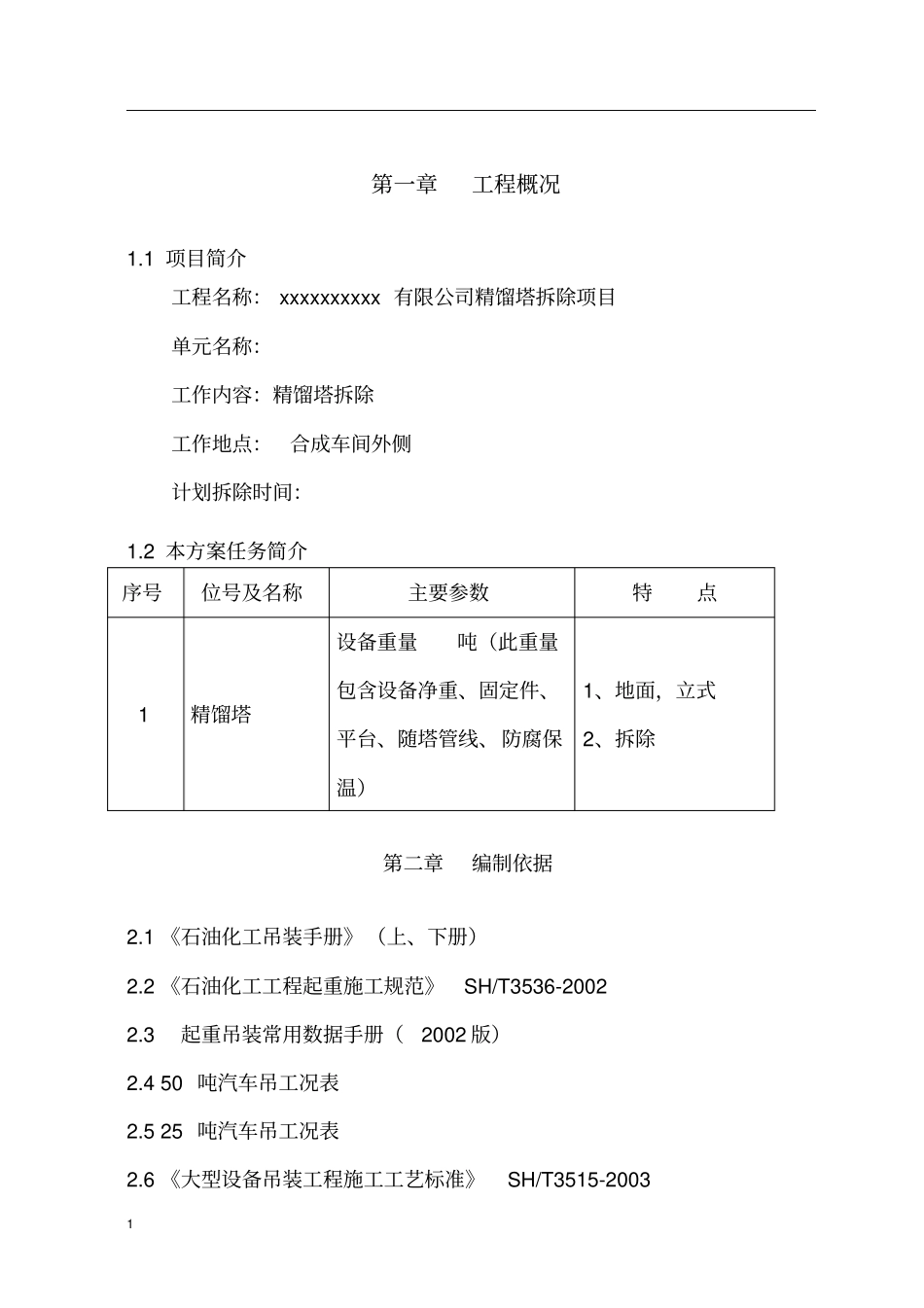

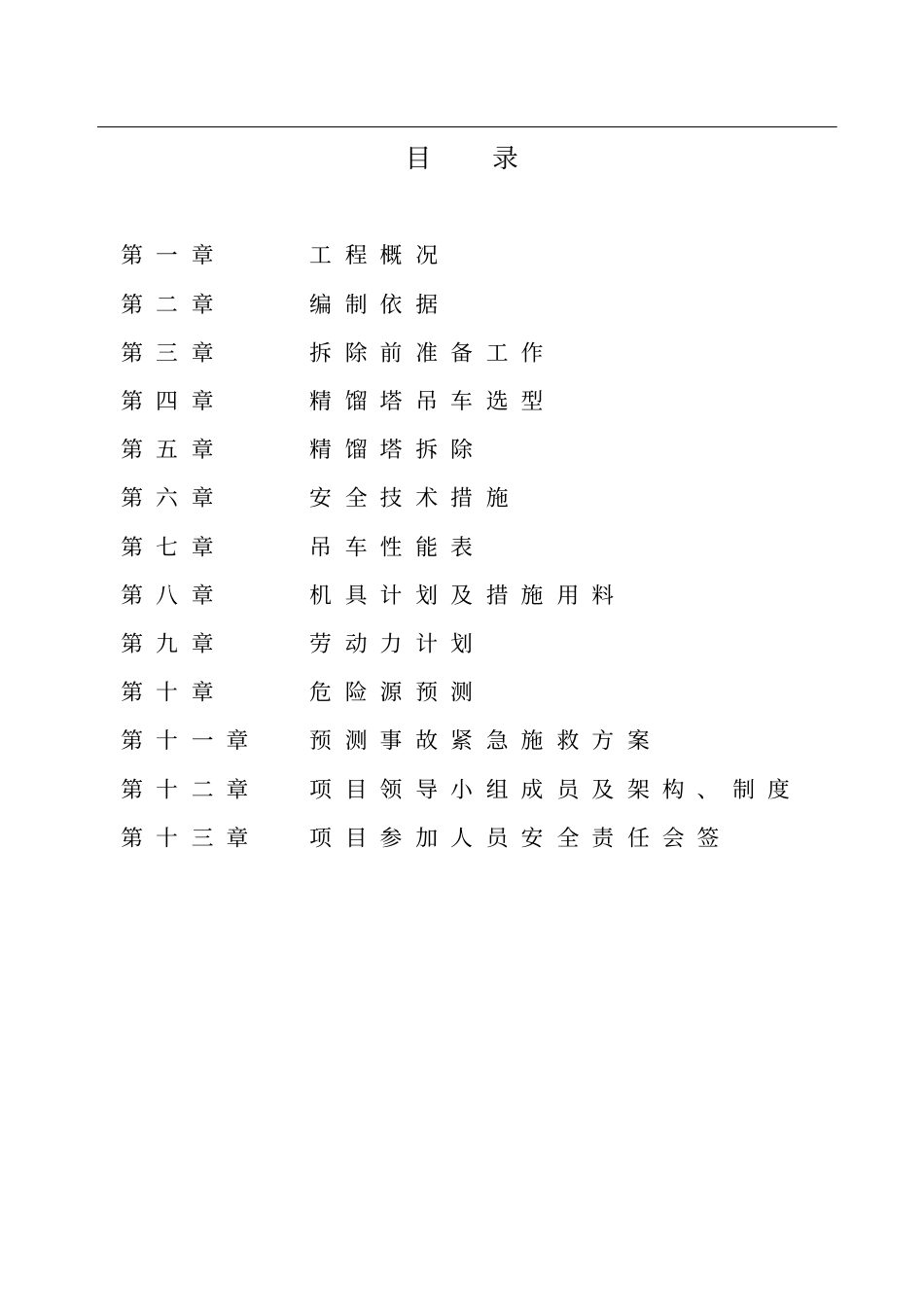

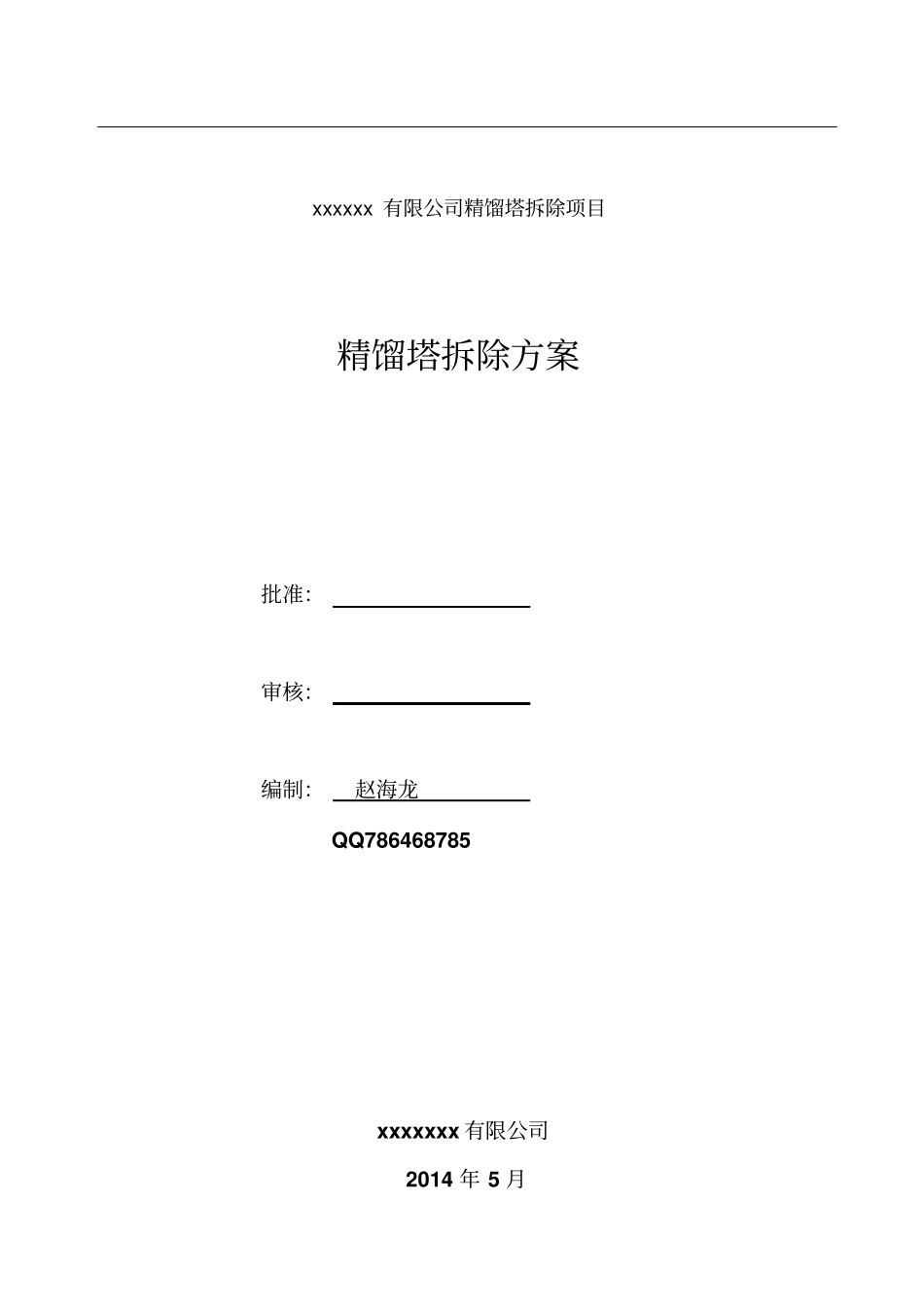

xxxxxx 有限公司精馏塔拆除项目精馏塔拆除方案批准：审核：编制：赵海龙QQ786468785 xxxxxxx 有限公司2014 年 5 月目录第 一 章工 程 概 况第 二 章编 制 依 据第 三 章拆 除 前 准 备 工 作第 四 章精 馏 塔 吊 车 选 型第 五 章精 馏 塔 拆 除第 六 章安 全 技 术 措 施第 七 章吊 车 性 能 表第 八 章机 具 计 划 及 措 施 用 料第 九 章劳 动 力 计 划第 十 章危 险 源 预 测第 十 一 章预 测 事 故 紧 急 施 救 方 案第 十 二 章项 目 领 导 小 组 成 员 及 架 构 、 制 度第 十 三 章项 目 参 加 人 员 安 全 责 任 会 签1 第一章工程概况1.1 项目简介工程名称： xxxxxxxxxx 有限公司精馏塔拆除项目单元名称：工作内容：精馏塔拆除工作地点：合成车间外侧计划拆除时间：1.2 本方案任务简介序号位号及名称主要参数特点1 精馏塔设备重量吨（此重量包含设备净重、固定件、平台、随塔管线、防腐保温）1、地面，立式2、拆除第二章编制依据2.1 《石油化工吊装手册》（上、下册）2.2 《石油化工工程起重施工规范》SH/T3536-2002 2.3 起重吊装常用数据手册（2002 版）2.4 50 吨汽车吊工况表2.5 25 吨汽车吊工况表2.6 《大型设备吊装工程施工工艺标准》SH/T3515-2003 2 第三章拆除前的准备工作3.1 、在吊装前依据批准的方案及现场情况对所有参与人员进行交底；3.2 、在拆除本设备前将其附属设备及其框架进行拆除；3.3 、考虑设备拆除后， 需对精馏塔部分平台进行拆除 （依据拆除时的情况而定）；3.4 、拆除与精馏塔相连的全部管道 （随塔管线保留） 及地脚螺栓的拆除；3.5 、为防止在运输过程中设备摆动，除用导链进行加固， 还需制作鞍座（制作 3 座），示意图如下：3.6 、在吊装前依据设备直径制作吊装平衡梁一个，制作标准依据SH/T3515-2003《大型设备吊装工程施工工艺标准》示意图如下：3 序号名称规格数量1 平衡梁T 级1 个2 吊耳T 级4 个为保证平衡梁的制作质量，焊接完毕后对所有焊缝进行检查。第四章精馏塔吊车选型4.1 吊车选型对策序设备位号及名称主要参数吊装对策1 精馏塔设备重 T T 汽车吊为主吊机，T 汽车吊为溜尾吊机4.2 吊装平面布置图（见附图一）4.3 主吊选型计算及对比4.3.1 选用 400t 吊车作为主吊的计算4.3.2 、受力计算（ 400 吨吊车）吊车出杆 61 ...
