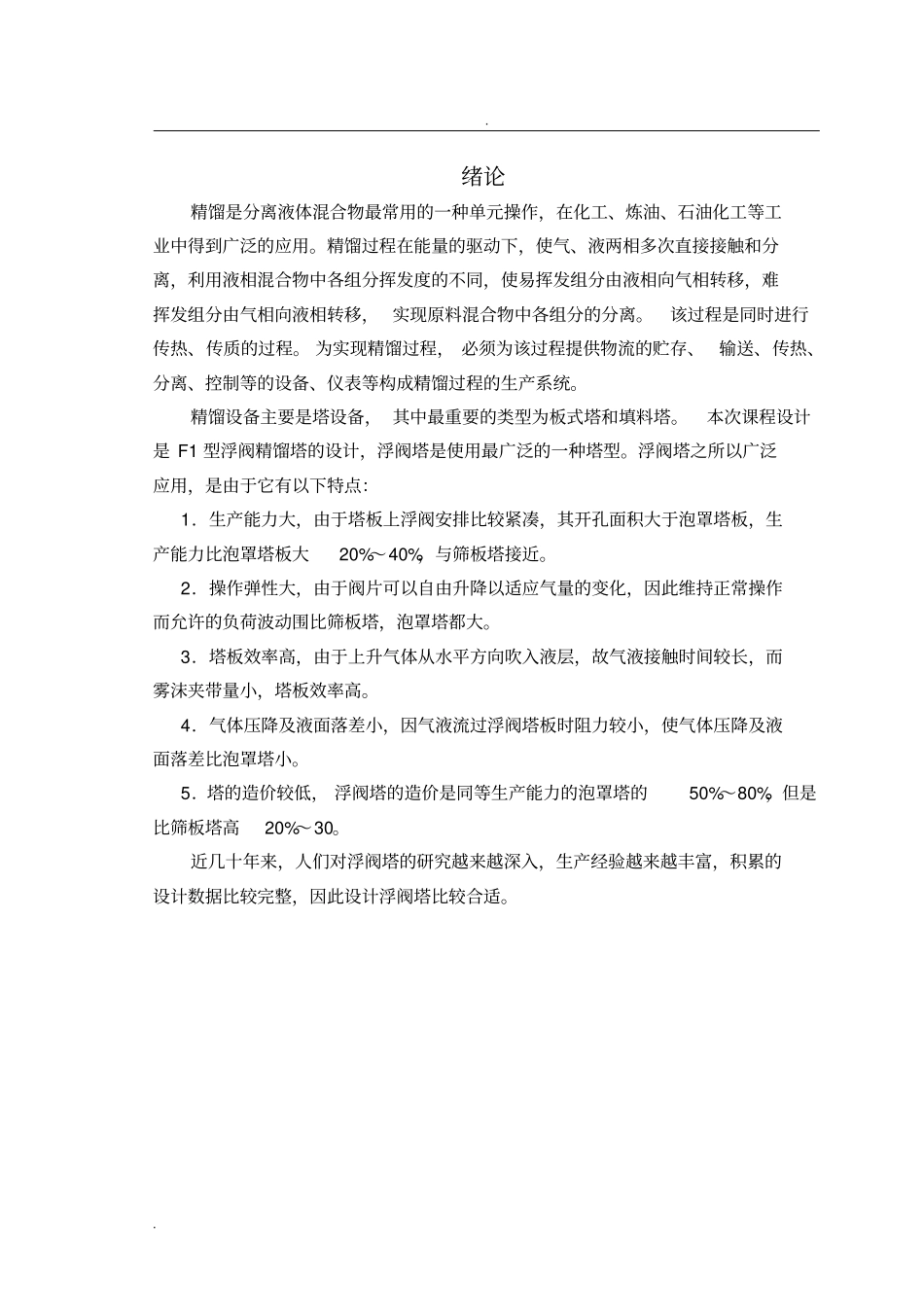

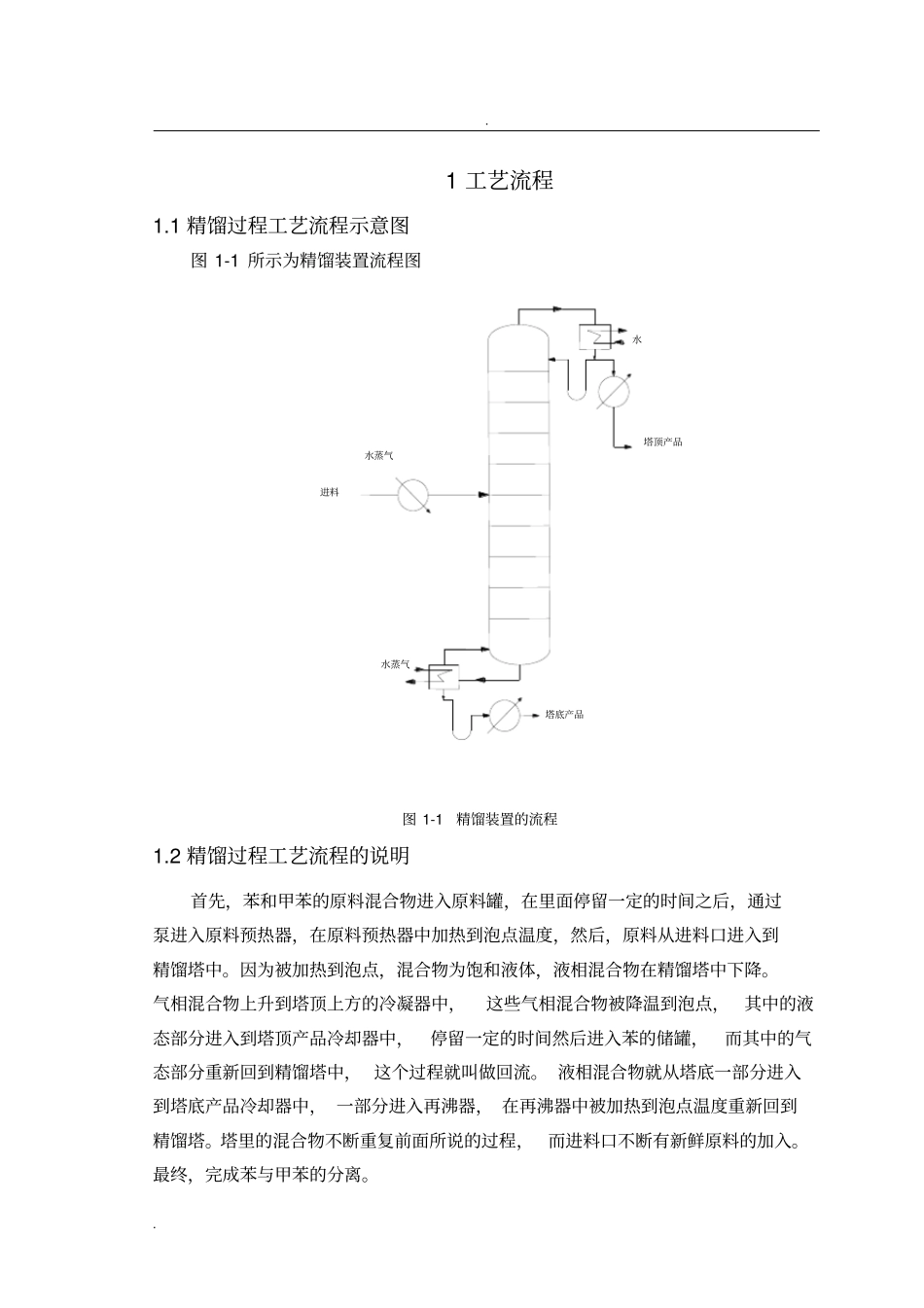

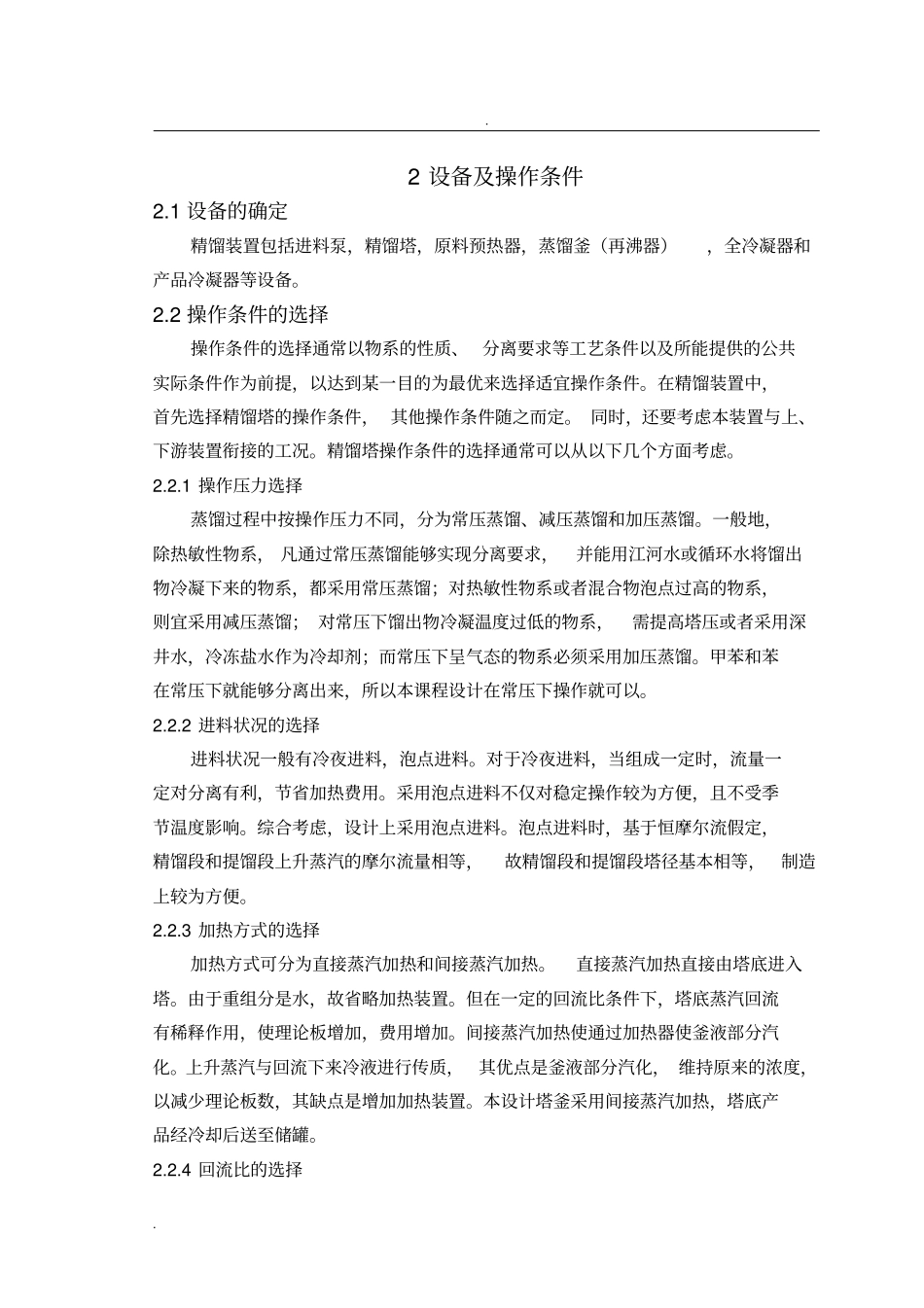

. . 绪论精馏是分离液体混合物最常用的一种单元操作,在化工、炼油、石油化工等工业中得到广泛的应用。精馏过程在能量的驱动下,使气、液两相多次直接接触和分离,利用液相混合物中各组分挥发度的不同,使易挥发组分由液相向气相转移,难挥发组分由气相向液相转移, 实现原料混合物中各组分的分离。该过程是同时进行传热、传质的过程。 为实现精馏过程, 必须为该过程提供物流的贮存、输送、传热、分离、控制等的设备、仪表等构成精馏过程的生产系统。精馏设备主要是塔设备, 其中最重要的类型为板式塔和填料塔。本次课程设计是 F1 型浮阀精馏塔的设计,浮阀塔是使用最广泛的一种塔型。浮阀塔之所以广泛应用,是由于它有以下特点:1.生产能力大,由于塔板上浮阀安排比较紧凑,其开孔面积大于泡罩塔板,生产能力比泡罩塔板大20%~40%,与筛板塔接近。2.操作弹性大,由于阀片可以自由升降以适应气量的变化,因此维持正常操作而允许的负荷波动围比筛板塔,泡罩塔都大。3.塔板效率高,由于上升气体从水平方向吹入液层,故气液接触时间较长,而雾沫夹带量小,塔板效率高。4.气体压降及液面落差小,因气液流过浮阀塔板时阻力较小,使气体压降及液面落差比泡罩塔小。5.塔的造价较低, 浮阀塔的造价是同等生产能力的泡罩塔的50%~80%,但是比筛板塔高20%~30。近几十年来,人们对浮阀塔的研究越来越深入,生产经验越来越丰富,积累的设计数据比较完整,因此设计浮阀塔比较合适。. . 1 工艺流程1.1 精馏过程工艺流程示意图图 1-1 所示为精馏装置流程图进料水蒸气水塔顶产品水蒸气塔底产品图 1-1 精馏装置的流程1.2 精馏过程工艺流程的说明首先,苯和甲苯的原料混合物进入原料罐,在里面停留一定的时间之后,通过泵进入原料预热器,在原料预热器中加热到泡点温度,然后,原料从进料口进入到精馏塔中。因为被加热到泡点,混合物为饱和液体,液相混合物在精馏塔中下降。气相混合物上升到塔顶上方的冷凝器中,这些气相混合物被降温到泡点,其中的液态部分进入到塔顶产品冷却器中,停留一定的时间然后进入苯的储罐,而其中的气态部分重新回到精馏塔中, 这个过程就叫做回流。 液相混合物就从塔底一部分进入到塔底产品冷却器中, 一部分进入再沸器, 在再沸器中被加热到泡点温度重新回到精馏塔。塔里的混合物不断重复前面所说的过程,而进料口不断有新鲜原料的加入。最终,完成苯与甲苯的分离。. . 2 设备及操作条件2.1 设备的确定...
