系统测头及接收器的安装与调试

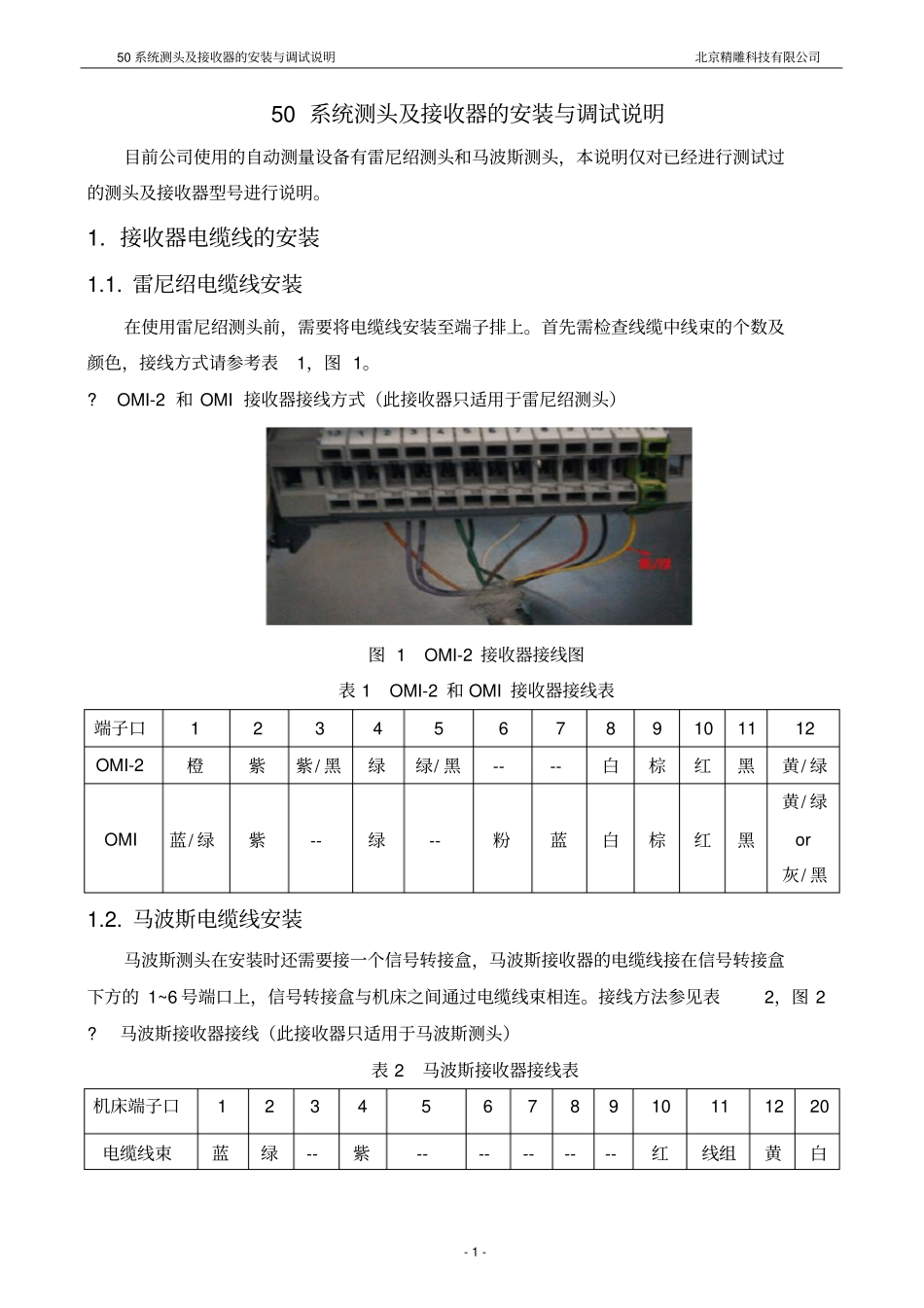

系统测头及接收器的安装与调试_第1页
1/8

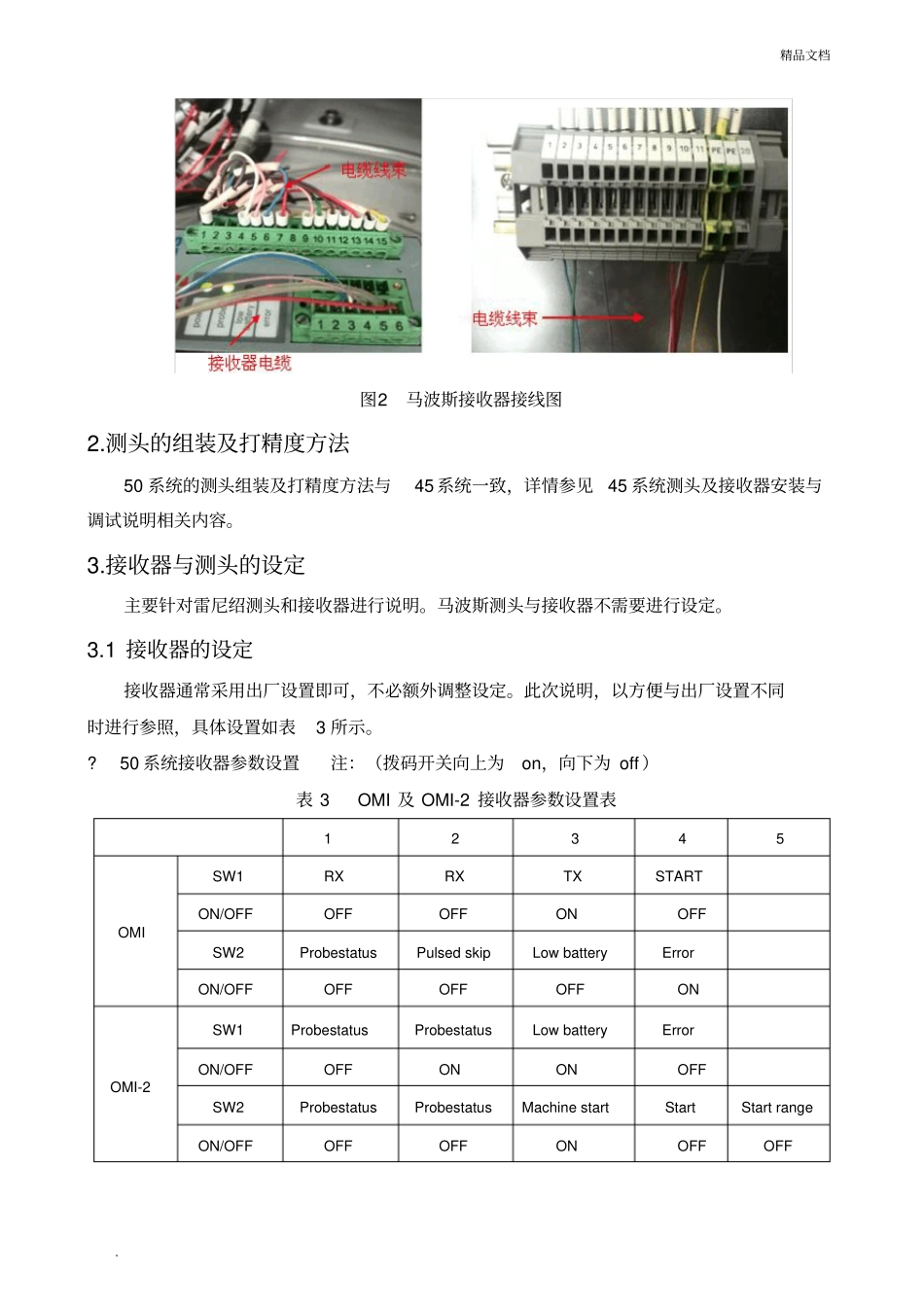

系统测头及接收器的安装与调试_第2页
2/8
系统测头及接收器的安装与调试_第3页
3/8
50 系统测头及接收器的安装与调试说明北京精雕科技有限公司- 1 - 50 系统测头及接收器的安装与调试说明目前公司使用的自动测量设备有雷尼绍测头和马波斯测头,本说明仅对已经进行测试过的测头及接收器型号进行说明。1. 接收器电缆线的安装1.1. 雷尼绍电缆线安装在使用雷尼绍测头前,需要将电缆线安装至端子排上。首先需检查线缆中线束的个数及颜色,接线方式请参考表1,图 1。?OMI-2 和 OMI 接收器接线方式(此接收器只适用于雷尼绍测头)图 1 OMI-2 接收器接线图表 1 OMI-2 和 OMI 接收器接线表端子口1 2 3 4 5 6 7 8 9 10 11 12 OMI-2橙紫紫/ 黑绿绿/ 黑-- -- 白棕红黑黄/ 绿OMI蓝/ 绿紫--绿--粉蓝白棕红黑黄/ 绿or 灰/ 黑1.2. 马波斯电缆线安装马波斯测头在安装时还需要接一个信号转接盒,马波斯接收器的电缆线接在信号转接盒下方的 1~6 号端口上,信号转接盒与机床之间通过电缆线束相连。接线方法参见表2,图 2 ?马波斯接收器接线(此接收器只适用于马波斯测头)表 2 马波斯接收器接线表机床端子口1 2 3 4 5 6 7 8 9 10 11 12 20 电缆线束蓝绿-- 紫-- -- -- -- -- 红线组黄白精品文档. 图2 马波斯接收器接线图2.测头的组装及打精度方法50 系统的测头组装及打精度方法与45 系统一致,详情参见45 系统测头及接收器安装与调试说明相关内容。3.接收器与测头的设定主要针对雷尼绍测头和接收器进行说明。马波斯测头与接收器不需要进行设定。3.1 接收器的设定接收器通常采用出厂设置即可,不必额外调整设定。此次说明,以方便与出厂设置不同时进行参照,具体设置如表3 所示。?50 系统接收器参数设置注:(拨码开关向上为on,向下为 off )表 3 OMI 及 OMI-2 接收器参数设置表1 2 3 4 5 OMI SW1 RX RX TX START ON/OFF OFF OFF ON OFF SW2 Probestatus Pulsed skip Low battery Error ON/OFF OFF OFF OFF ON OMI-2 SW1 Probestatus Probestatus Low battery Error ON/OFF OFF ON ON OFF SW2 Probestatus Probestatus Machine start Start Start range ON/OFF OFF OFF ON OFF OFF 精品文档. 3.2 测头模式的设置方法设置方式分别针对两种型号测头及接收器:?OMP40-2 与 OMI 、OMI-2 ?OMP400 与 OMI 、OMI-2 3.2.1 OMP40-2 测头设置方式图 7 为 OMP40-2 指示灯参照图?OMP40-2 与 OMI ,测头...
