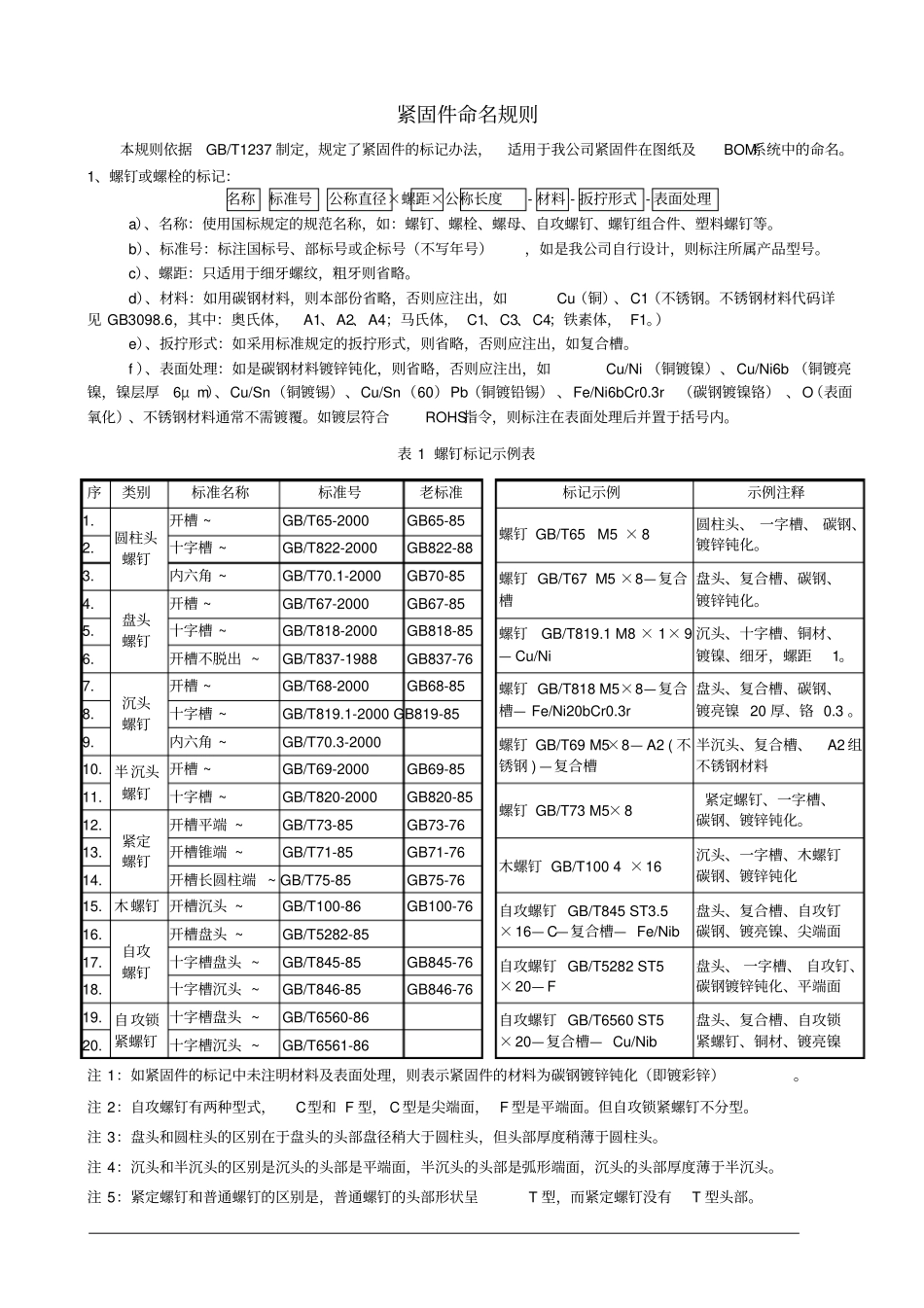

紧固件命名规则

紧固件命名规则本规则依据GB/T1237 制定，规定了紧固件的标记办法，适用于我公司紧固件在图纸及BOM系统中的命名。1、螺钉或螺栓的标记：名称标准号公称直径×螺距×公称长度- 材料 - 扳拧形式 - 表面处理a）、名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。b）、标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。c）、螺距：只适用于细牙螺纹，粗牙则省略。d）、材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。不锈钢材料代码详见 GB3098.6，其中：奥氏体，A1、A2、A4；马氏体， C1、C3、C4；铁素体， F1。）e）、扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。f ）、表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni （铜镀镍）、Cu/Ni6b （铜镀亮镍，镍层厚6μ m）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡） 、Fe/Ni6bCr0.3r（碳钢镀镍铬） 、O（表面氧化）、不锈钢材料通常不需镀覆。如镀层符合ROHS指令，则标注在表面处理后并置于括号内。表 1 螺钉标记示例表序类别标准名称标准号老标准标记示例示例注释1.圆柱头螺钉开槽 ~ GB/T65-2000 GB65-85 螺钉 GB/T65 M5 × 8 圆柱头、 一字槽、 碳钢、镀锌钝化。2.十字槽 ~ GB/T822-2000 GB822-88 3.内六角 ~ GB/T70.1-2000 GB70-85 螺钉 GB/T67 M5 ×8—复合槽盘头、复合槽、碳钢、镀锌钝化。4.盘头螺钉开槽 ~ GB/T67-2000 GB67-85 5.十字槽 ~ GB/T818-2000 GB818-85 螺钉GB/T819.1 M8 × 1× 9— Cu/Ni 沉头、十字槽、铜材、镀镍、细牙，螺距1。6.开槽不脱出 ~ GB/T837-1988 GB837-76 7.沉头螺钉开槽 ~ GB/T68-2000 GB68-85 螺钉 GB/T818 M5×8—复合槽— Fe/Ni20bCr0.3r 盘头、复合槽、碳钢、镀亮镍 20 厚、铬 0.3 。8.十字槽 ~ GB/T819.1-2000 GB819-85 9.内六角 ~ GB/T70.3-2000 螺钉 GB/T69 M5×8— A2 ( 不锈钢 ) —复合槽半沉头、复合槽、A2 组不锈钢材料10.半沉头螺钉开槽 ~ GB/T69-2000 GB69-85 11.十字槽 ~ GB/T820-2000 GB820-85 螺钉 GB/T73 M5×8 紧定螺钉、一字槽、碳钢、镀锌钝化。12.紧定螺钉开槽平端 ~ GB/T73-85 GB73-76 13.开槽锥端 ~ GB/T71-85 GB71-76 木螺钉 GB/T100 4 ×16 沉头、一字槽、木螺钉碳钢、...
