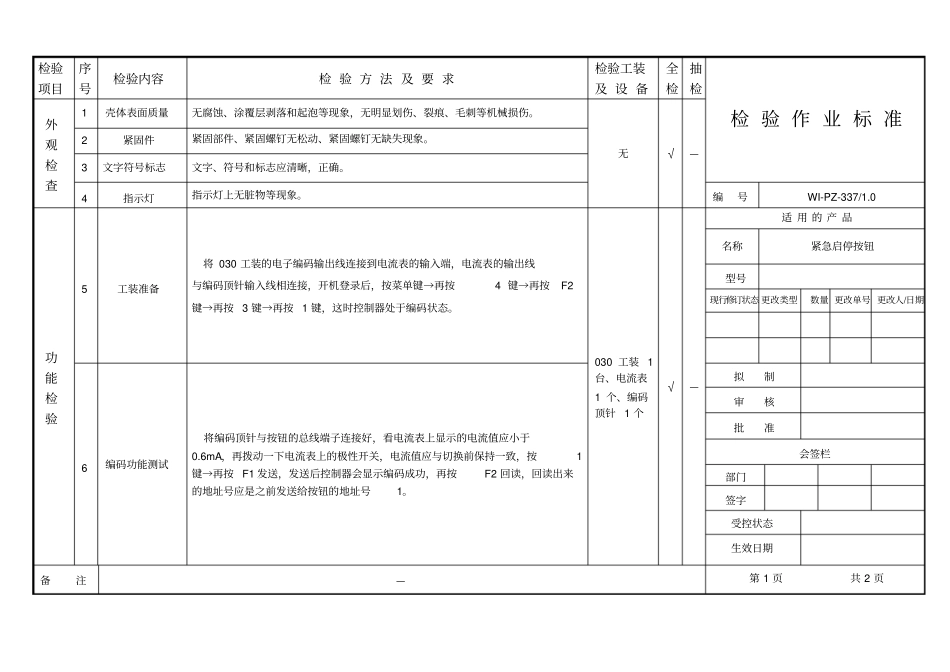

检验项目序号检验内容检 验 方 法 及 要 求检验工装及 设 备全检抽检检 验 作 业 标 准外观检查1 壳体表面质量无腐蚀、涂覆层剥落和起泡等现象，无明显划伤、裂痕、毛刺等机械损伤。无√—2 紧固件紧固部件、紧固螺钉无松动、紧固螺钉无缺失现象。3 文字符号标志文字、符号和标志应清晰，正确。4 指示灯指示灯上无脏物等现象。编号WI-PZ-337/1.0功能检验5 工装准备将 030 工装的电子编码输出线连接到电流表的输入端，电流表的输出线与编码顶针输入线相连接，开机登录后，按菜单键→再按4 键→再按F2键→再按 3 键→再按 1 键，这时控制器处于编码状态。030 工装 1台、电流表1 个、编码顶针 1 个√—适 用 的 产 品名称紧急启停按钮型号现行修订状态 更改类型数量 更改单号 更改人/日期6 编码功能测试将编码顶针与按钮的总线端子连接好，看电流表上显示的电流值应小于0.6mA，再拨动一下电流表上的极性开关，电流值应与切换前保持一致，按1键→再按 F1 发送，发送后控制器会显示编码成功，再按F2 回读，回读出来的地址号应是之前发送给按钮的地址号1。拟制审核批准会签栏部门签字受控状态生效日期备注—第 1 页共 2 页检验项目序号检验内容检 验 方 法 及 要 求检验工装及 设 备全检抽检检 验 作 业 标 准功能检验7 工装准备将 030B 工装的总线与底座的总线相连接；开机自检后，依次按0→2→0→3→进入键， 控制器将会进入测试状态。按地址调整按键， 把地址调整到1。030B 工装1 台、测试工装 1 个√—编号WI-PZ-337/1.0适 用 的 产 品名称紧急启停按钮型号8 监视状态检测、报 警 功 能检测试监视状态： 把编码好的按钮安放在测试地址上，安放时注意按钮的方向，按钮上字符正向面向检验员，紧急启停按钮应能正常点名，窄脉宽应在500— 600 之间，红色火警指示灯闪亮。报警功能： 按下紧急启停按钮的启动按片，红色火警灯常亮至030B 工装复位，报警脉宽为1000-1200 ；按下停止按片， 已按下的启动按片应立即弹起，红色停止指示灯常亮至030B工装复位。现行修订状态 更改类型数量 更改单号 更改人/日期拟制审核批准会签栏部门签字受控状态生效日期备注—第 2 页共 2 页
