约克YCWS压缩机维修手册

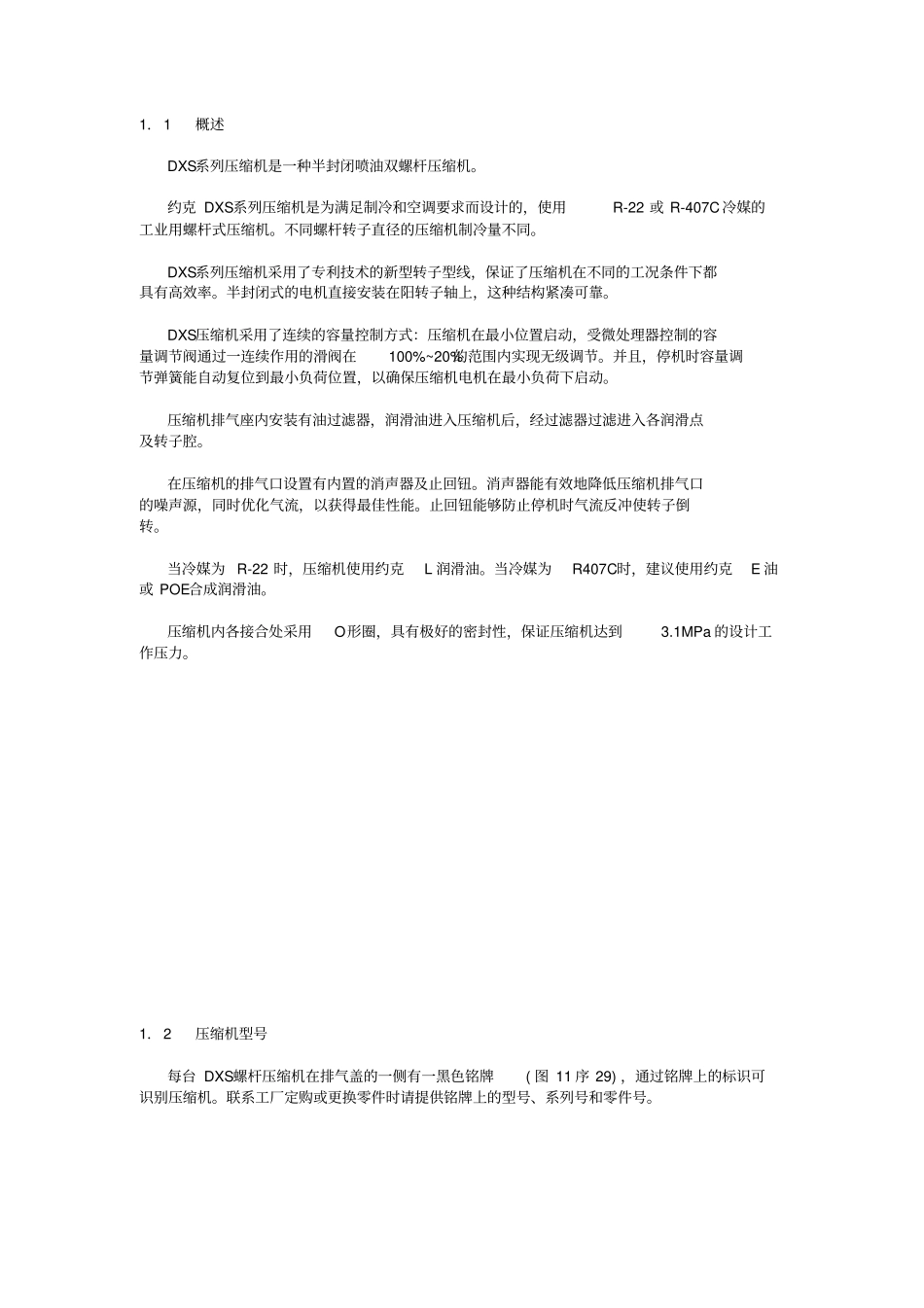

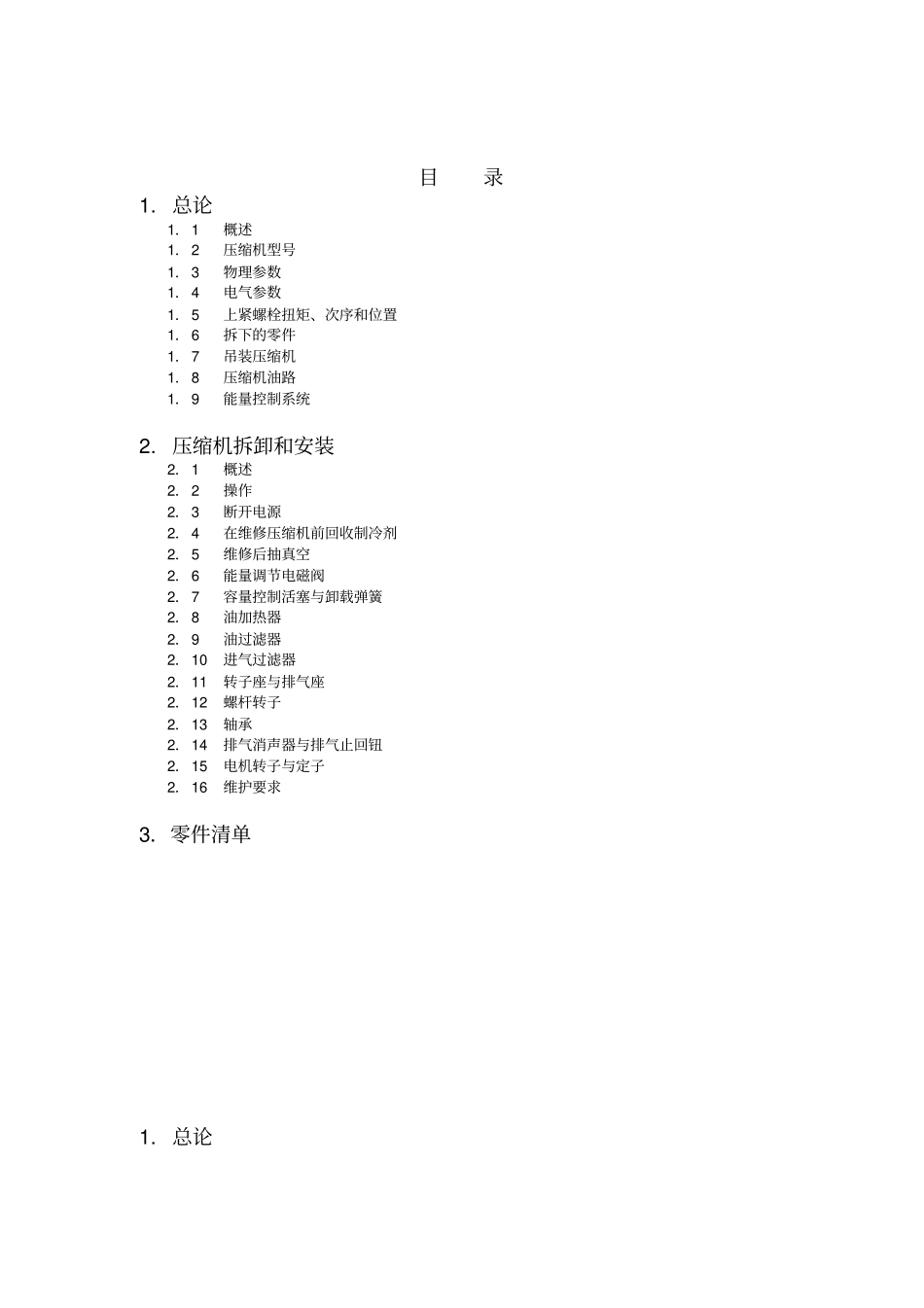

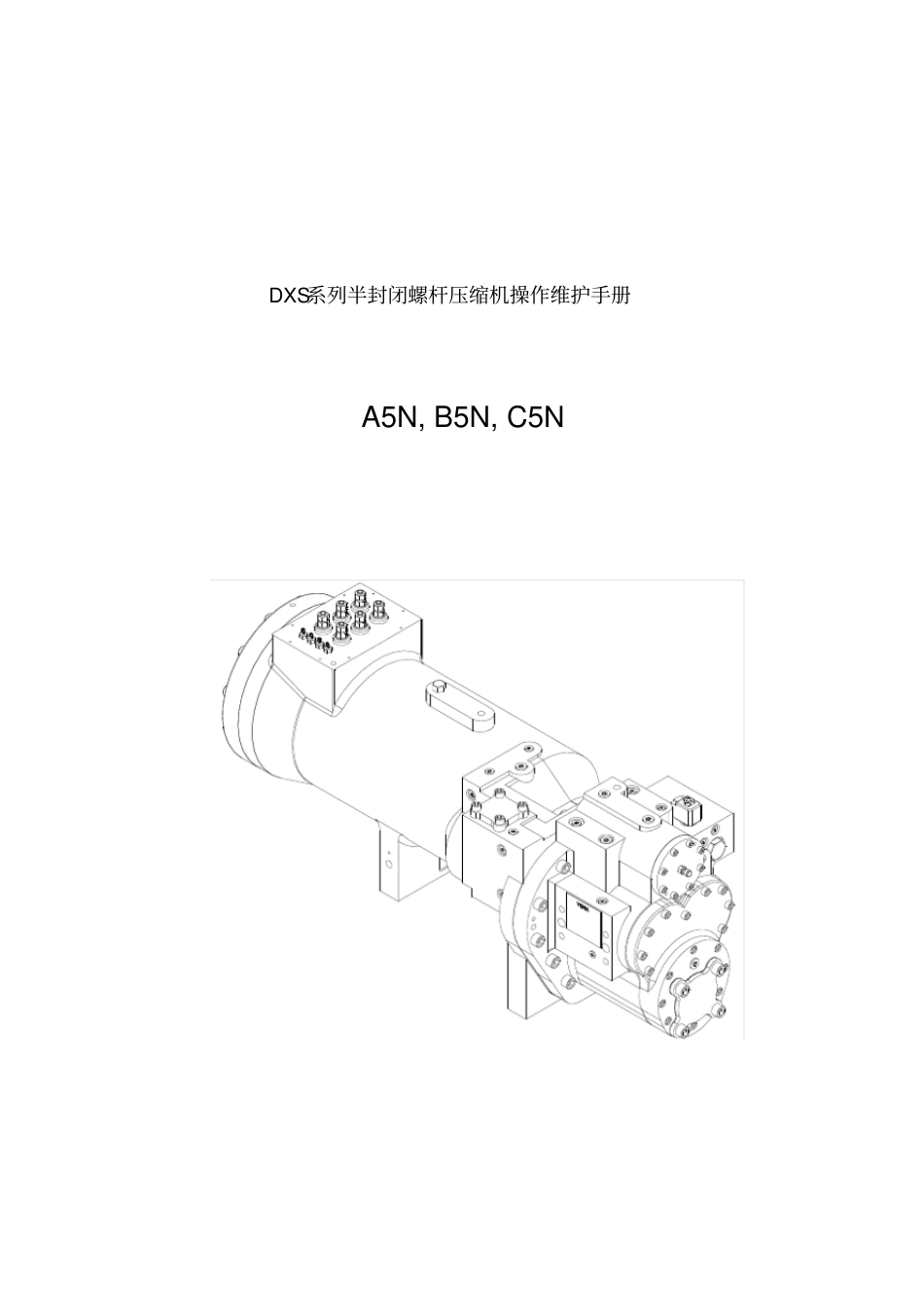

DXS系列半封闭螺杆压缩机操作维护手册A5N, B5N, C5N 目录1. 总论1．1概述1．2压缩机型号1．3物理参数1．4电气参数1．5上紧螺栓扭矩、次序和位置1．6拆下的零件1．7吊装压缩机1．8压缩机油路1．9能量控制系统2. 压缩机拆卸和安装2．1概述2．2操作2．3断开电源2．4在维修压缩机前回收制冷剂2．5维修后抽真空2．6能量调节电磁阀2．7容量控制活塞与卸载弹簧2．8油加热器2．9油过滤器2．10进气过滤器2．11转子座与排气座2．12螺杆转子2．13轴承2．14排气消声器与排气止回钮2．15电机转子与定子2．16维护要求3．零件清单1. 总论1．1概述DXS系列压缩机是一种半封闭喷油双螺杆压缩机。约克 DXS系列压缩机是为满足制冷和空调要求而设计的，使用R-22 或 R-407C 冷媒的工业用螺杆式压缩机。不同螺杆转子直径的压缩机制冷量不同。DXS系列压缩机采用了专利技术的新型转子型线，保证了压缩机在不同的工况条件下都具有高效率。半封闭式的电机直接安装在阳转子轴上，这种结构紧凑可靠。DXS压缩机采用了连续的容量控制方式：压缩机在最小位置启动，受微处理器控制的容量调节阀通过一连续作用的滑阀在100%~20%的范围内实现无级调节。并且，停机时容量调节弹簧能自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动。压缩机排气座内安装有油过滤器，润滑油进入压缩机后，经过滤器过滤进入各润滑点及转子腔。在压缩机的排气口设置有内置的消声器及止回钮。消声器能有效地降低压缩机排气口的噪声源，同时优化气流，以获得最佳性能。止回钮能够防止停机时气流反冲使转子倒转。当冷媒为 R-22 时，压缩机使用约克L 润滑油。当冷媒为R407C时，建议使用约克E 油或 POE合成润滑油。压缩机内各接合处采用O形圈，具有极好的密封性，保证压缩机达到3.1MPa 的设计工作压力。1．2压缩机型号每台 DXS螺杆压缩机在排气盖的一侧有一黑色铭牌( 图 11 序 29) ，通过铭牌上的标识可识别压缩机。联系工厂定购或更换零件时请提供铭牌上的型号、系列号和零件号。图 1 压缩机铭牌DXS 36 L A S A 46/50 E DXS 约克半封闭双螺杆压缩机型号36阳转子直径45=145.3 36=136.4 24=124.0 L压缩机转子长度L=长 L/D S=短 L/D A设计系列号S电机供应商S=2极， A.O. Smith A电机绕组和直径代码A=10-1/8 ”直径× 10.75 ”长度B=10-1/8 ”直径× 9.5 ”长度C=10-1/8 ”直径× 9.0 ”长度46/50电压及频率17=(200-3-60) 28=(230-3-60) 40=(380-3-...
