约克主机典型故障处理

约克主机典型故障处理_第1页
1/4

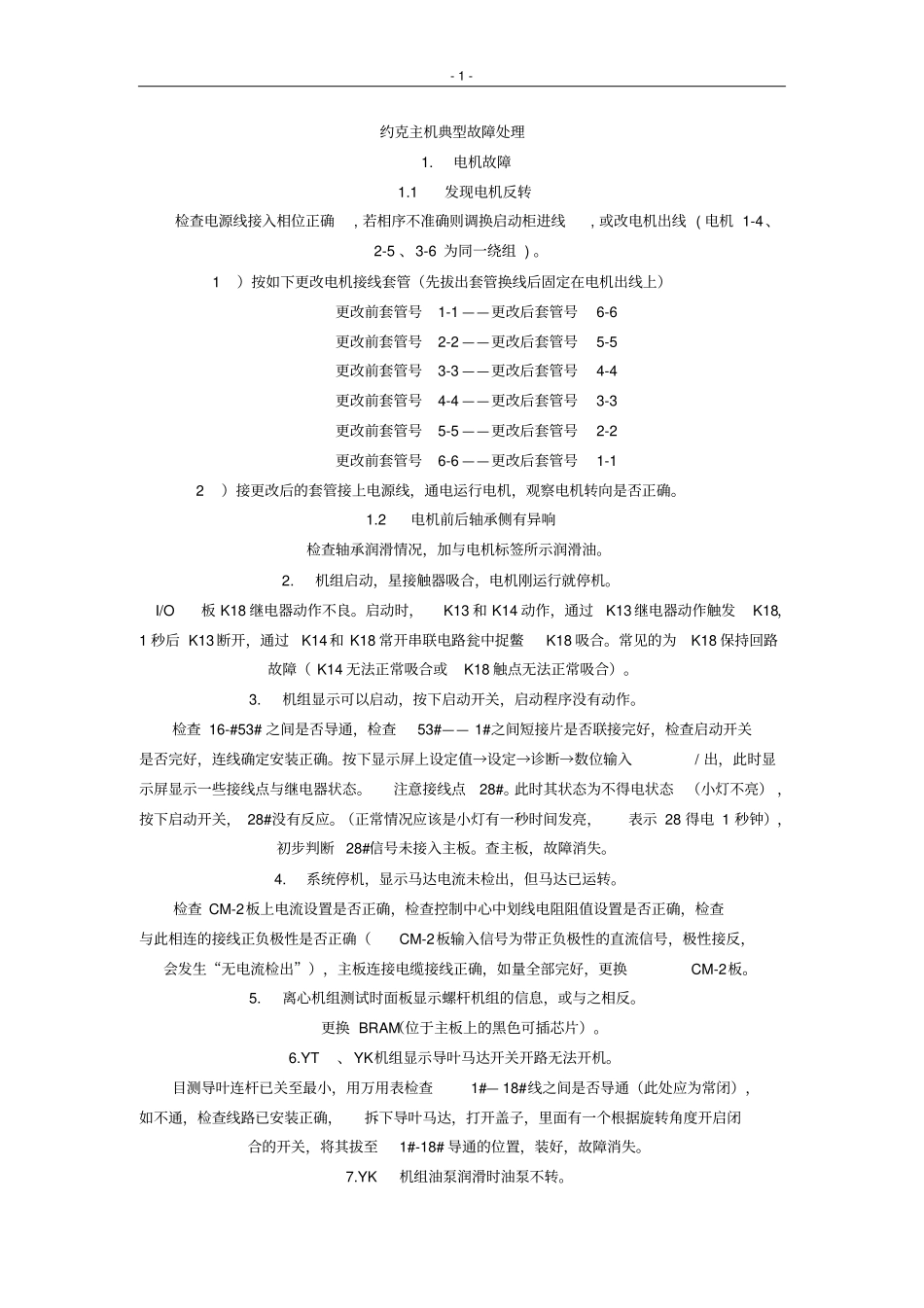

约克主机典型故障处理_第2页
2/4
约克主机典型故障处理_第3页
3/4
- 1 - 约克主机典型故障处理 1.电机故障 1.1发现电机反转检查电源线接入相位正确, 若相序不准确则调换启动柜进线, 或改电机出线 ( 电机 1-4 、2-5 、3-6 为同一绕组 ) 。 1)按如下更改电机接线套管(先拔出套管换线后固定在电机出线上)更改前套管号1-1 ——更改后套管号6-6 更改前套管号2-2 ——更改后套管号5-5 更改前套管号3-3 ——更改后套管号4-4 更改前套管号4-4 ——更改后套管号3-3 更改前套管号5-5 ——更改后套管号2-2 更改前套管号6-6 ——更改后套管号1-1 2)接更改后的套管接上电源线,通电运行电机,观察电机转向是否正确。 1.2电机前后轴承侧有异响检查轴承润滑情况,加与电机标签所示润滑油。 2.机组启动,星接触器吸合,电机刚运行就停机。 I/O板 K18 继电器动作不良。启动时,K13 和 K14 动作,通过K13 继电器动作触发K18,1 秒后 K13 断开,通过K14 和 K18 常开串联电路瓮中捉鳖K18 吸合。常见的为K18 保持回路故障( K14 无法正常吸合或K18 触点无法正常吸合)。 3.机组显示可以启动,按下启动开关,启动程序没有动作。检查 16-#53# 之间是否导通,检查53#—— 1#之间短接片是否联接完好,检查启动开关是否完好,连线确定安装正确。按下显示屏上设定值→设定→诊断→数位输入/ 出,此时显示屏显示一些接线点与继电器状态。注意接线点28#。此时其状态为不得电状态(小灯不亮) ,按下启动开关, 28#没有反应。(正常情况应该是小灯有一秒时间发亮,表示 28 得电 1 秒钟),初步判断 28#信号未接入主板。查主板,故障消失。 4.系统停机,显示马达电流未检出,但马达已运转。检查 CM-2板上电流设置是否正确,检查控制中心中划线电阻阻值设置是否正确,检查与此相连的接线正负极性是否正确(CM-2板输入信号为带正负极性的直流信号,极性接反,会发生“无电流检出”),主板连接电缆接线正确,如量全部完好,更换CM-2板。 5.离心机组测试时面板显示螺杆机组的信息,或与之相反。更换 BRAM(位于主板上的黑色可插芯片)。 6.YT、YK机组显示导叶马达开关开路无法开机。目测导叶连杆已关至最小,用万用表检查1#— 18#线之间是否导通(此处应为常闭),如不通,检查线路已安装正确,拆下导叶马达,打开盖子,里面有一个根据旋转角度开启闭合的开关,将其拔至1#-18# 导通的位置,装好,故障消失。 7.YK机组油泵润滑时油泵不转。- 2 - 检查油泵控制柜发现变频驱...
