级导线测量施测方法

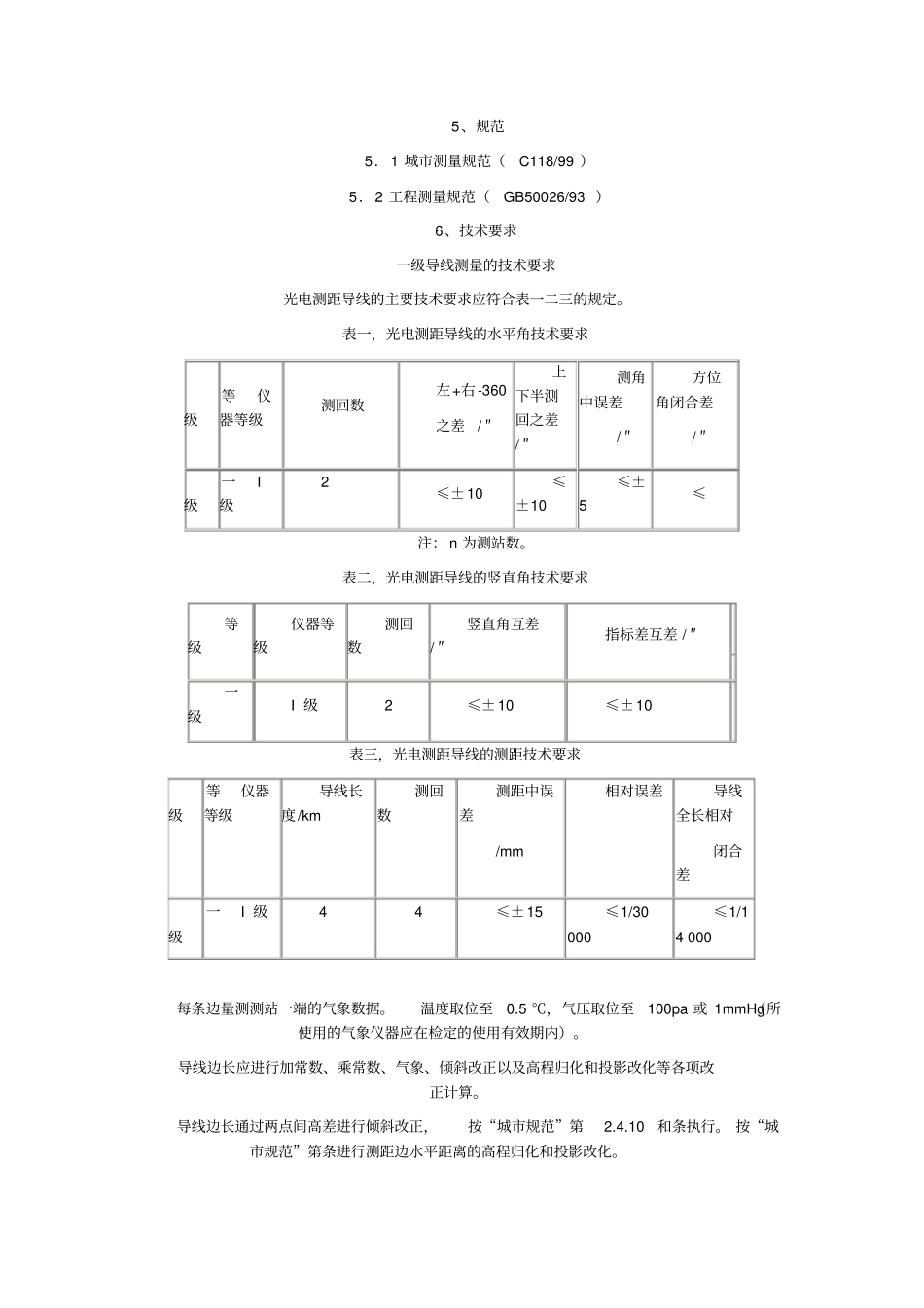

级导线测量施测方法_第1页
1/6
级导线测量施测方法_第2页
2/6
级导线测量施测方法_第3页
3/6
5、规范5.1 城市测量规范(C118/99 )5.2 工程测量规范(GB50026/93 )6、技术要求一级导线测量的技术要求光电测距导线的主要技术要求应符合表一二三的规定。表一,光电测距导线的水平角技术要求等级仪器等级测回数左+右-360之差/ ″上下半测回之差/ ″测角中误差/ ″方位角闭合差/ ″一级I级2≤±10≤±10≤±5≤注: n 为测站数。表二,光电测距导线的竖直角技术要求等级仪器等级测回数竖直角互差/ ″指标差互差 / ″一级I 级2≤±10≤±10表三,光电测距导线的测距技术要求等级仪器等级导线长度/km测回数测距中误差/mm相对误差导线全长相对闭合差一级I 级44≤±15≤1/30 000≤1/14 000每条边量测测站一端的气象数据。温度取位至0.5 ℃,气压取位至100pa 或 1mmHg(所使用的气象仪器应在检定的使用有效期内)。导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算。导线边长通过两点间高差进行倾斜改正,按“城市规范”第2.4.10和条执行。 按“城市规范”第条进行测距边水平距离的高程归化和投影改化。导线边距离观测记录要求清晰、整洁,原始观测数据的更改应符合“城市规范”第2.6.3条的规定,记录、计算取位至1mm。7 、作业方法左角采用前 - 后- 后- 前,右角采用后- 前- 前 - 后,水平角采用测回法,竖直角采用中丝法,三丝法导线施测采用三联脚架全园观测法施测,水平角观测的技术要求按《工程测量规范GB 50026-93 》2.3.1~ 执行。测角导线转折角有左角和右角之分。在导线前进方向左侧的水平角称为左角,右侧的水平角称为右角。闭合导线一般测其内角,在公路测量中,附和导线一般测右角,注意全线应统一。各等级的导线测角要求,应满足规范。测边⑵光电测距,光电测距导线边采用单向或往返观测,导线边长均观测2 测回,每测回4 次读数,一测回内读数较差应小于5mm,单程测回间较差应小于10mm。8、设计表格外业数据表格光 电 测 距 导 线 记 录 表工程名称:观测日期:仪器:观 测 者:记录 者:天气:测站名仪器高i测回测点名目标高l盘位水平度盘读数° ′″度盘平均值° ′″测回平均角度° ′″竖盘读数° ′″指标差″水平距离m初测高差mi-lm平距均值m改正高差m1234567891011121314第页共页9、内业计算导线测量内业计算的目的:计算各导线点的坐标。、外业观测值复核、对斜距进行三项改正在化为平距、将施工面上的平距规划到高斯投影面上,比例因子...
