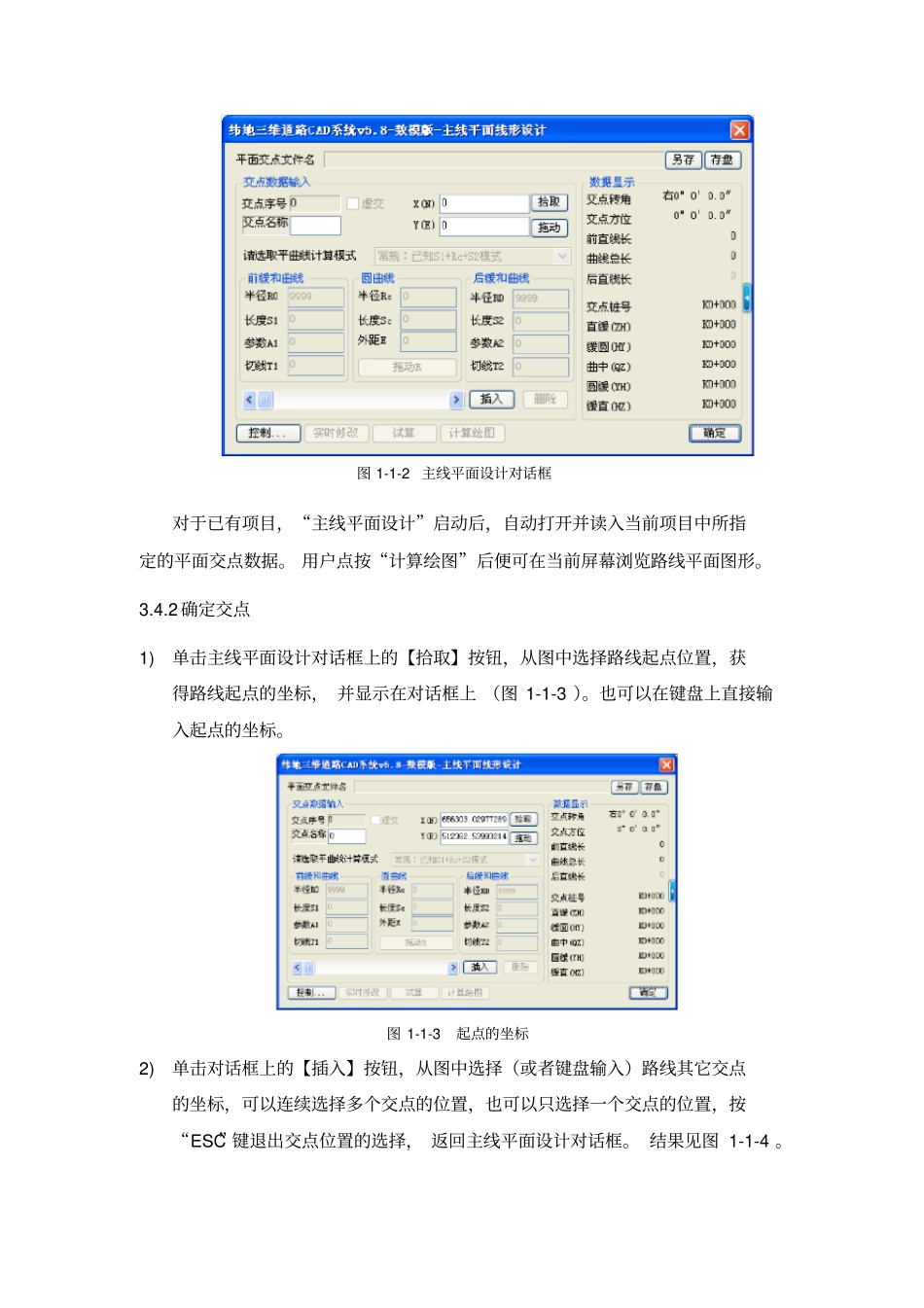

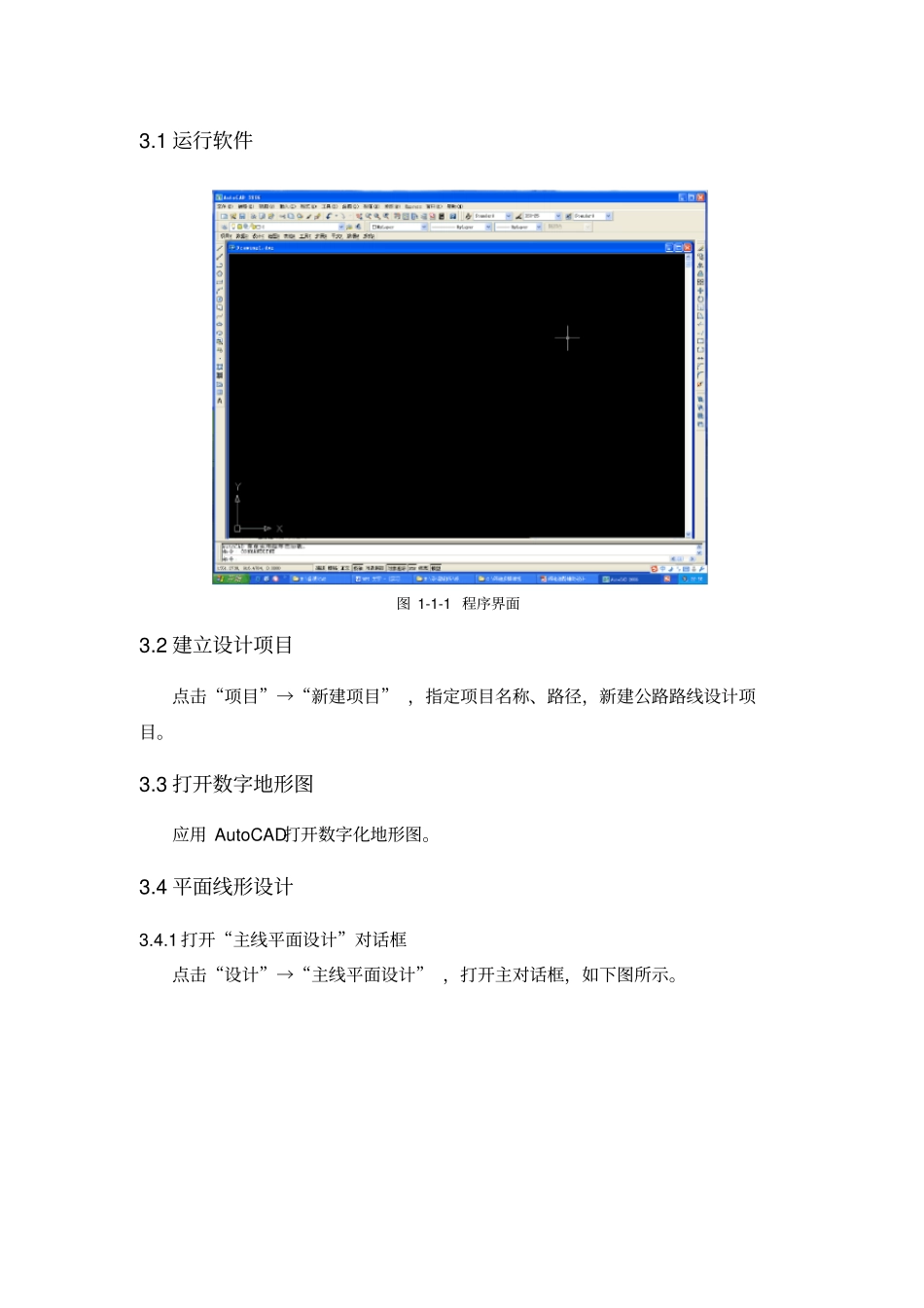

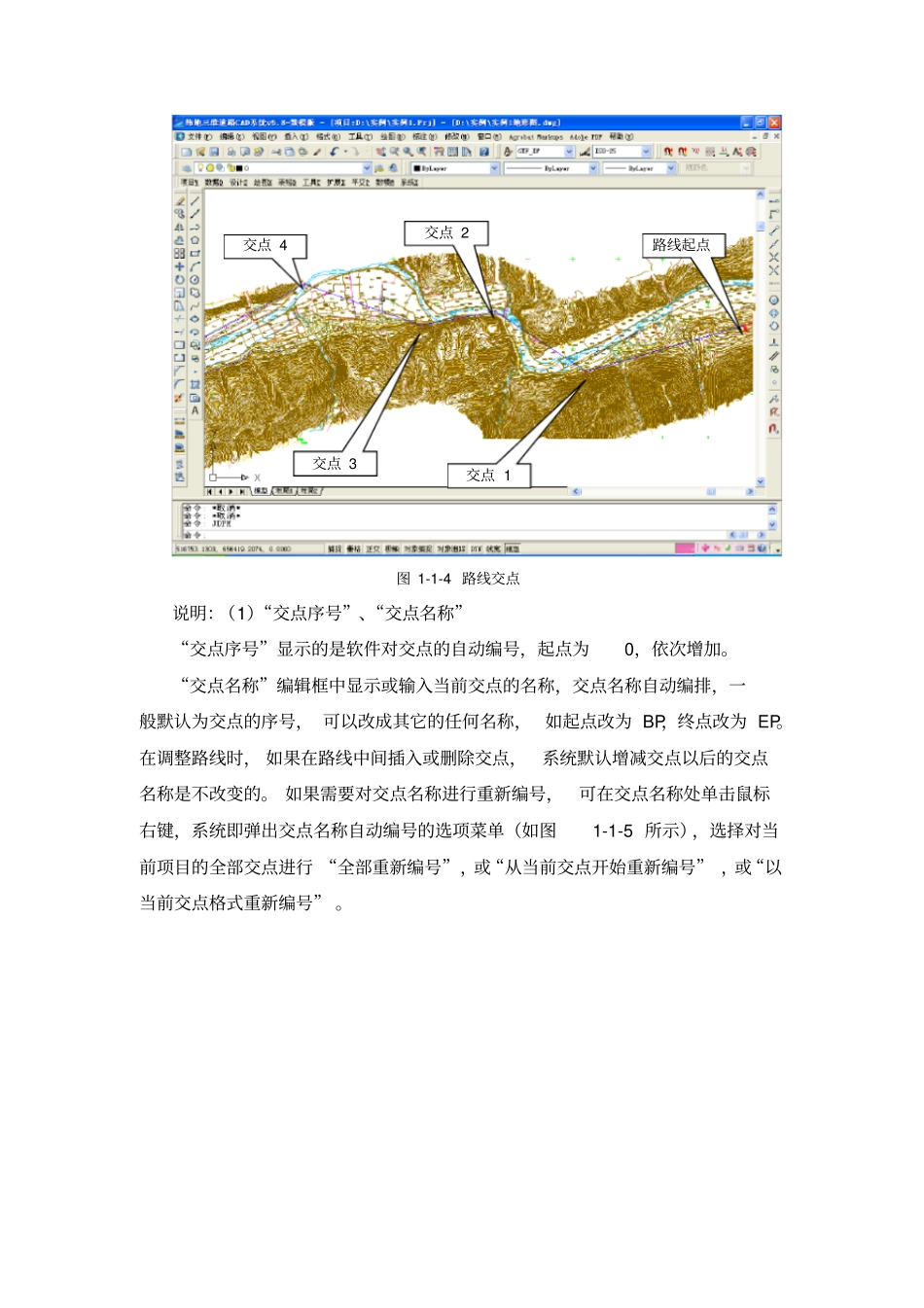

3.1 运行软件图 1-1-1 程序界面3.2 建立设计项目点击“项目”→“新建项目” ，指定项目名称、路径，新建公路路线设计项目。3.3 打开数字地形图应用 AutoCAD打开数字化地形图。3.4 平面线形设计3.4.1 打开“主线平面设计”对话框点击“设计”→“主线平面设计” ，打开主对话框，如下图所示。图 1-1-2 主线平面设计对话框对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。 用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。3.4.2 确定交点1)单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获得路线起点的坐标， 并显示在对话框上 （图 1-1-3 ）。也可以在键盘上直接输入起点的坐标。图 1-1-3 起点的坐标2)单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择， 返回主线平面设计对话框。 结果见图 1-1-4 。图 1-1-4 路线交点说明：（1）“交点序号”、“交点名称”“交点序号”显示的是软件对交点的自动编号，起点为0，依次增加。“交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号， 可以改成其它的任何名称， 如起点改为 BP，终点改为 EP。在调整路线时， 如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。 如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5 所示），选择对当前项目的全部交点进行 “全部重新编号”，或“从当前交点开始重新编号” ，或“以当前交点格式重新编号” 。路线起点交点 1 交点 2 交点 3 交点 4 图 1-1-5 交点编号（2）“X(N)”、“Y(E)”编辑框输入或显示当前交点的坐标数值。（3）“插入”、“删除”按钮“插入”用来在当前交点位置之后插入一个交点；“删除”用来删除当前的交点。（4）“拾取”、“拖动”按钮“拾取”可以从地形图上直接点取交点坐标；“拖动”可以实现交点位置的实时拖（移）动修改功能。（5）可以使用 AutoCAD的“line （直线）”命令和“ pline （多段线）”命令在当前屏幕直接绘制路线的交点导线，将导线调整好以后， 打开主线平面设计对话框，单击对话框中的“拾取”按钮，在右键菜单中选择“E拾取交点线”或根据 CAD命...
