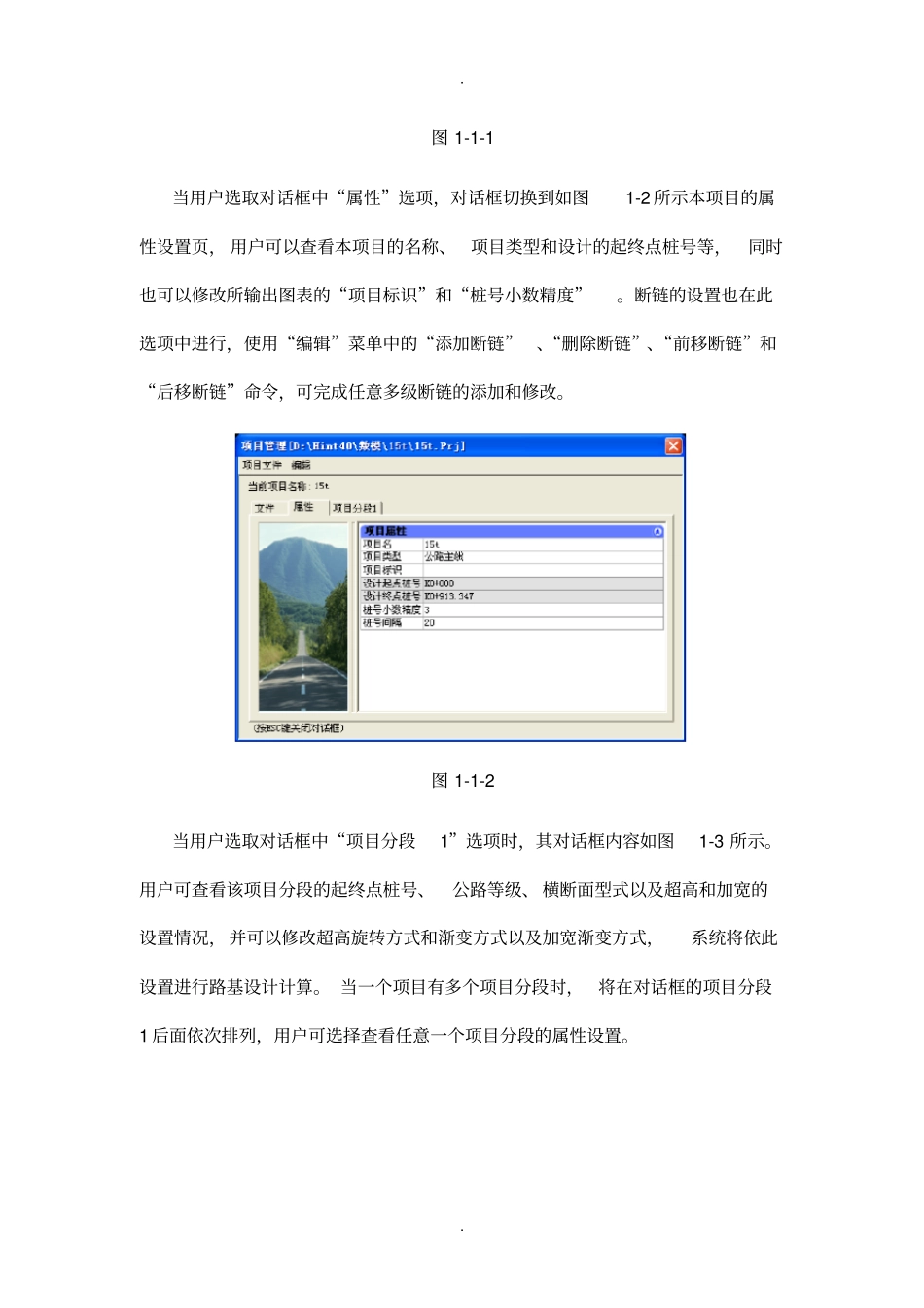

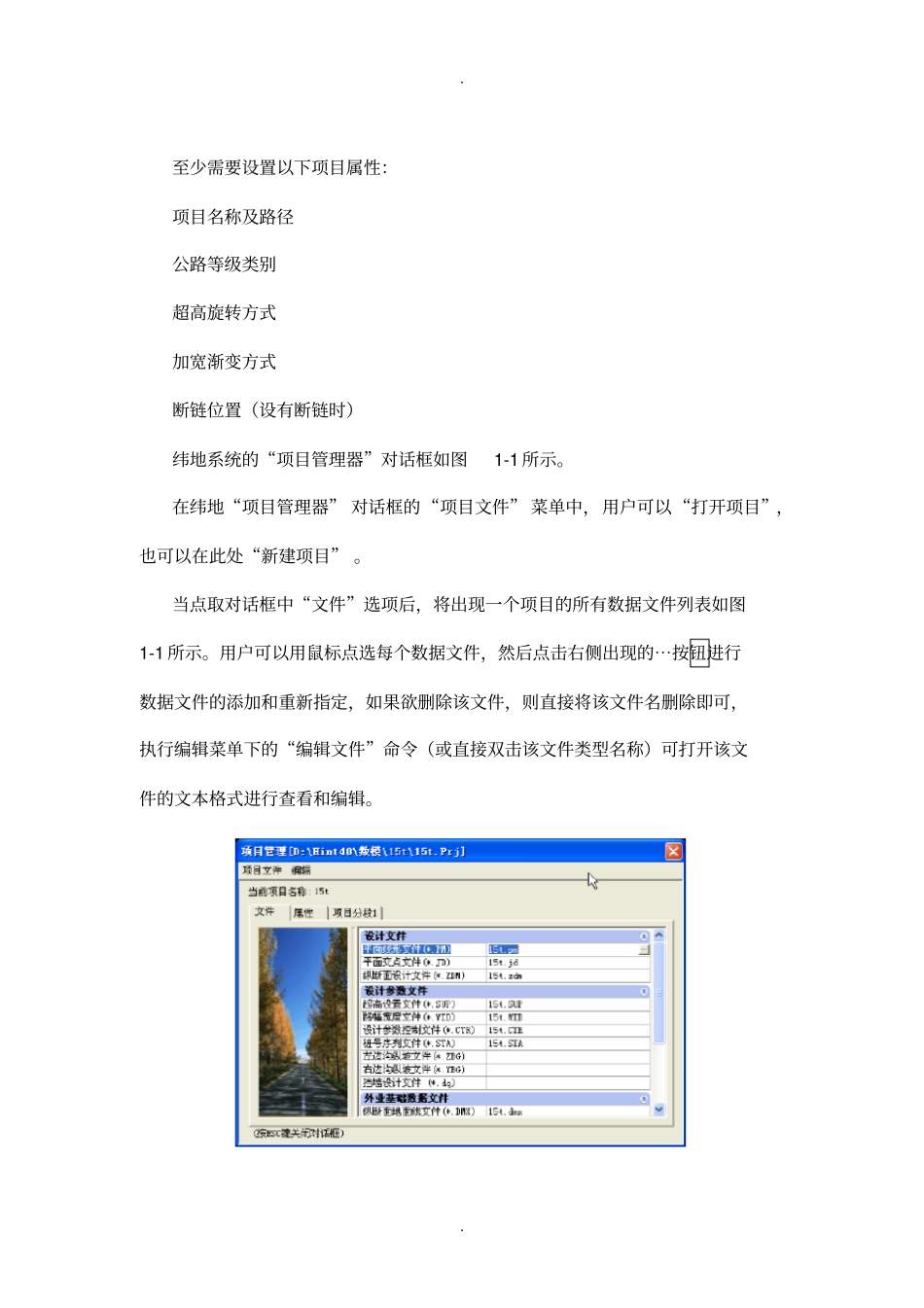

. . 一、平面设计（假设，平面线形在地形图上已经选好）1.1 补充（重要）：项目管理菜单：项目——项目管理命令： HPM首次安装纬地系统后， 第一次加载时系统会提示用户指定当前项目或新建项目。选择新建项目后， 系统提示用户输入项目名称、路径以及平面曲线数据文件名。用户也可新建目录路径， 以保证一个项目的所有数据全部存放于同一个目录下。输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。一般情况下，对于一条公路的施工图设计任务，项目管理中可能需要添加以下数据文件：平面曲线数据文件（ *.pm）平面交点数据文件（ *.jd）纵断面地面线数据文件（ *.dmx）横断面地面线数据文件（ *.hdm）纵断面设计数据文件（ *.zdm）超高渐变数据文件（ *.sup）路幅宽度数据文件（ *.wid）桩号序列数据文件（ *.sta）路基设计中间数据文件（ *.lj）设计参数控制文件（ *.ctr）挡墙设计文件（ *.dq）——设有挡土墙的情况下. . 至少需要设置以下项目属性：项目名称及路径公路等级类别超高旋转方式加宽渐变方式断链位置（设有断链时）纬地系统的“项目管理器”对话框如图1-1 所示。在纬地“项目管理器” 对话框的“项目文件” 菜单中，用户可以“打开项目”，也可以在此处“新建项目” 。当点取对话框中“文件”选项后，将出现一个项目的所有数据文件列表如图1-1 所示。用户可以用鼠标点选每个数据文件，然后点击右侧出现的⋯按钮进行数据文件的添加和重新指定，如果欲删除该文件，则直接将该文件名删除即可，执行编辑菜单下的“编辑文件”命令（或直接双击该文件类型名称）可打开该文件的文本格式进行查看和编辑。. . 图 1-1-1当用户选取对话框中“属性”选项，对话框切换到如图1-2 所示本项目的属性设置页， 用户可以查看本项目的名称、项目类型和设计的起终点桩号等，同时也可以修改所输出图表的“项目标识”和“桩号小数精度”。断链的设置也在此选项中进行，使用“编辑”菜单中的“添加断链”、“删除断链”、“前移断链”和“后移断链”命令，可完成任意多级断链的添加和修改。图 1-1-2当用户选取对话框中“项目分段1”选项时，其对话框内容如图1-3 所示。用户可查看该项目分段的起终点桩号、公路等级、 横断面型式以及超高和加宽的设置情况， 并可以修改超高旋转方式和渐变方式以及加宽渐变方式，系统将依此设置进行路基设计计算。 当一个项目有多个项目...
