纱筒冲压件的冲压工艺及模具设计资料

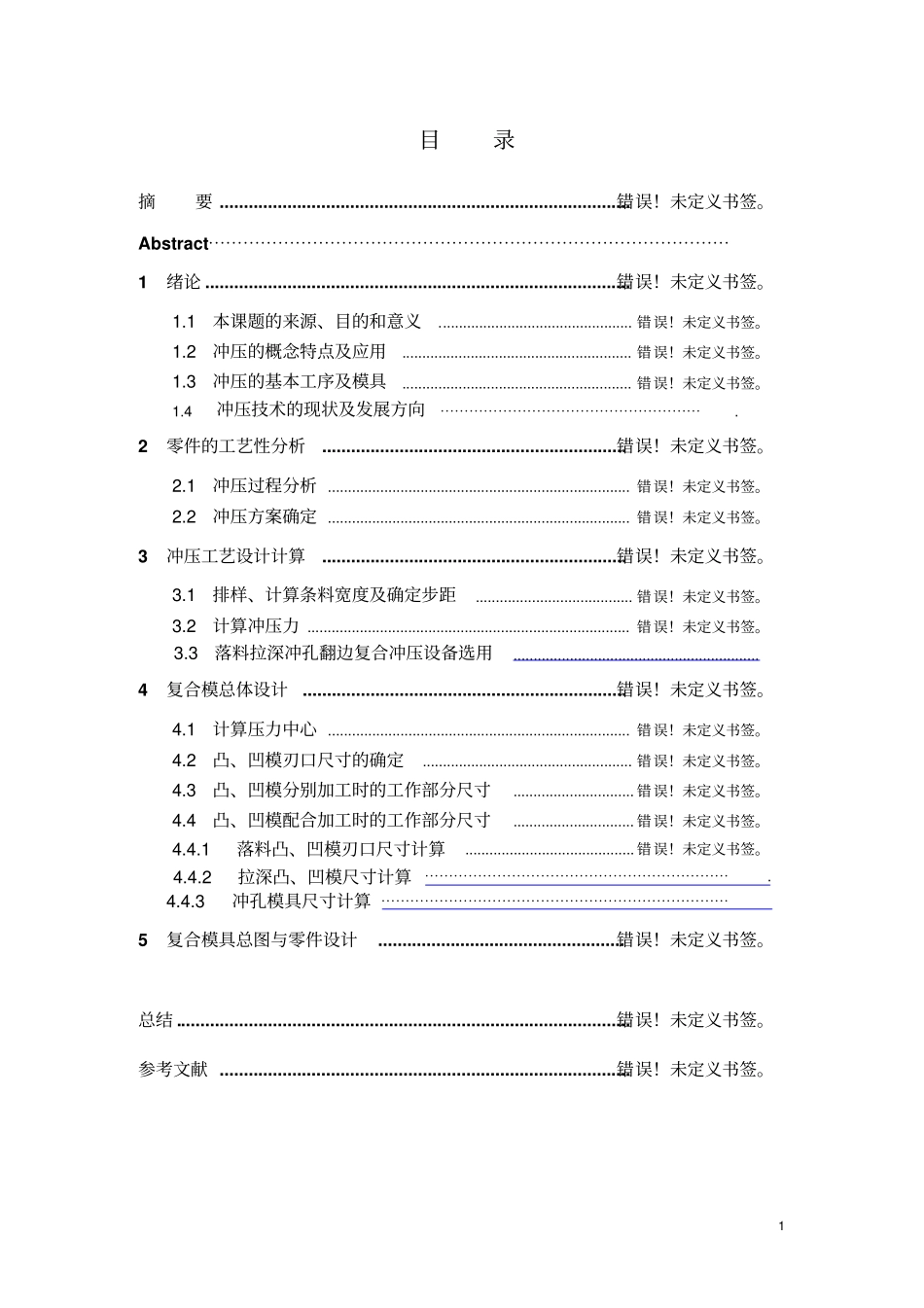

1 目录摘要 ..................................................................................... 错误！未定义书签。Abstract⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 绪论 ........................................................................................ 错误！未定义书签。1.1 本课题的来源、目的和意义................................................ 错误！未定义书签。1.2 冲压的概念特点及应用......................................................... 错误！未定义书签。1.3 冲压的基本工序及模具......................................................... 错误！未定义书签。1.4 冲压技术的现状及发展方向⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 2 零件的工艺性分析 ............................................................... 错误！未定义书签。2.1 冲压过程分析 ........................................................................... 错误！未定义书签。2.2 冲压方案确定 ........................................................................... 错误！未定义书签。3 冲压工艺设计计算 ............................................................... 错误！未定义书签。3.1 排样、计算条料宽度及确定步距....................................... 错误！未定义书签。3.2 计算冲压力 ................................................................................ 错误！未定义书签。3.3 落料拉深冲孔翻边复合冲压设备选用............................................................. 4 复合模总体设计 ................................................................... 错误！未定义书签。4.1 计算压力中心 ........................................................................... 错误！未定义书签。4.2 凸、凹模刃口尺寸的确定 .................................................... 错误！未定义书签。4.3 凸、凹模分别加工时的工作部分尺寸.............................. 错误！未定义书签。4.4 凸、凹模配合加工时的工作部分尺寸.............................. 错误！未定义书签。4.4.1 落料凸、凹模刃口尺寸计算 .......................................... 错误！未...
