纹波电流测试仪讲义

纹波电流测试仪讲义_第1页
1/5
纹波电流测试仪讲义_第2页
2/5
纹波电流测试仪讲义_第3页
3/5

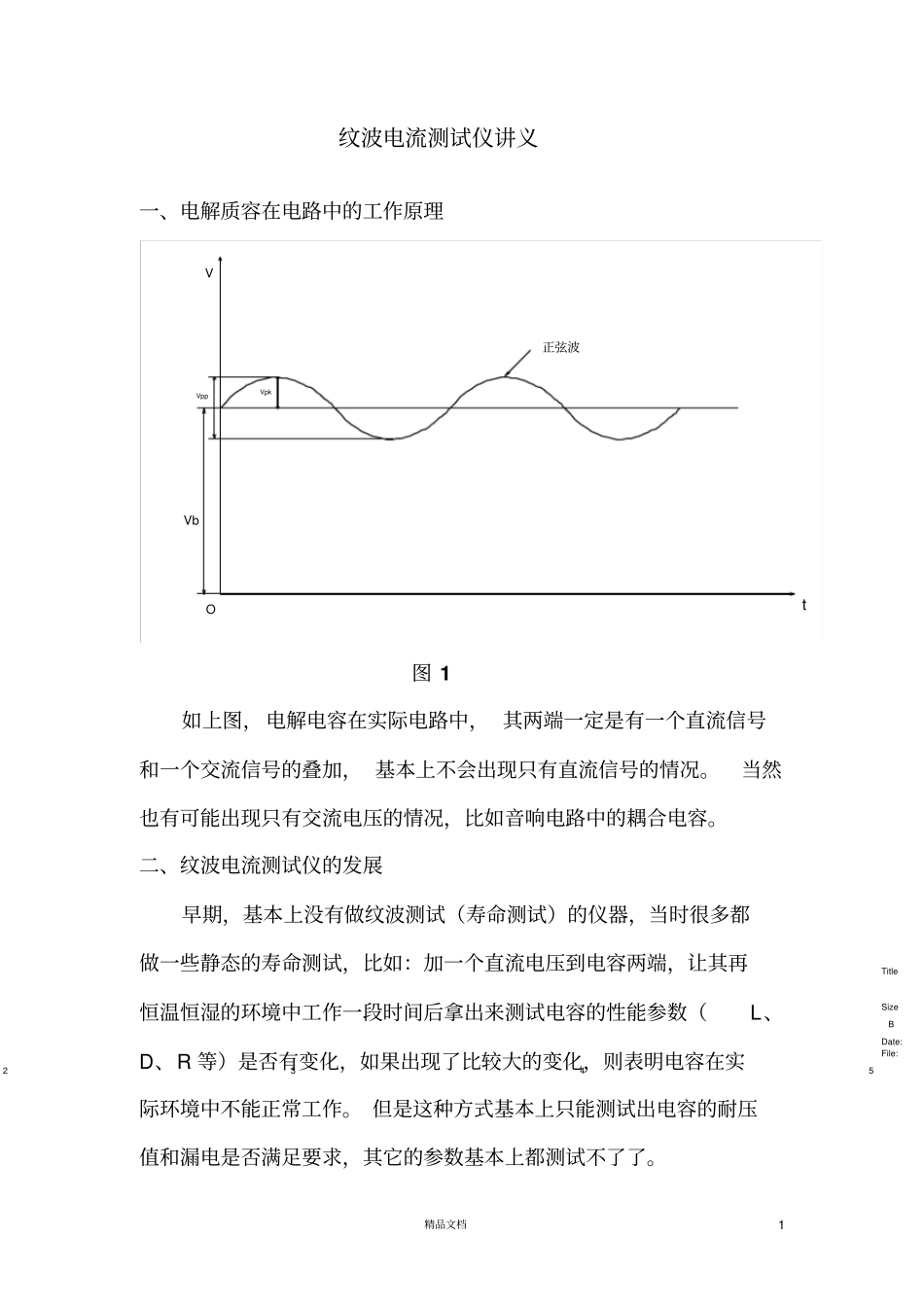

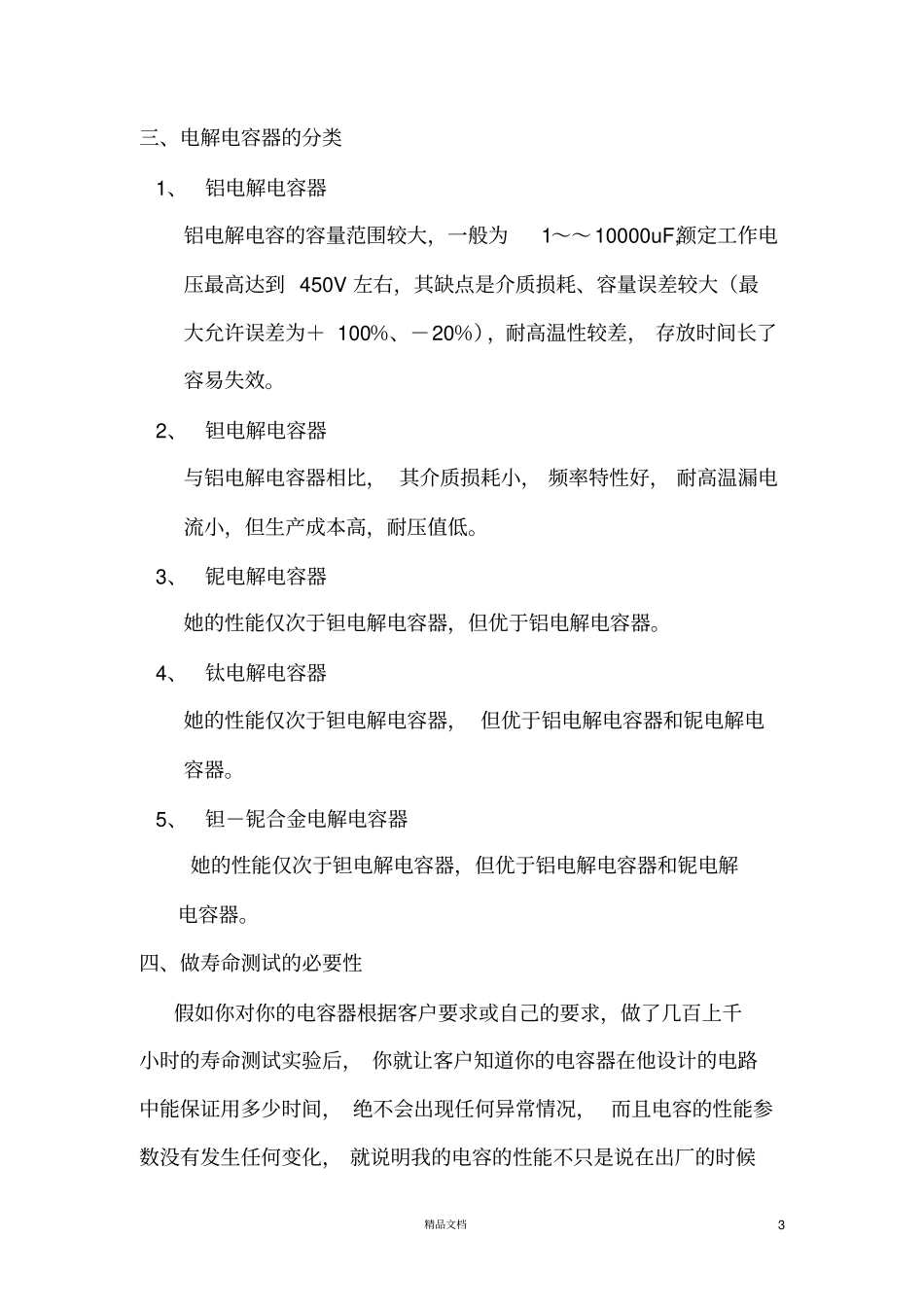

精品文档1 纹波电流测试仪讲义一、电解质容在电路中的工作原理2345TitleSizeBDate:File:tVVpkVppVbO图 1 如上图,电解电容在实际电路中, 其两端一定是有一个直流信号和一个交流信号的叠加, 基本上不会出现只有直流信号的情况。当然也有可能出现只有交流电压的情况,比如音响电路中的耦合电容。二、纹波电流测试仪的发展早期,基本上没有做纹波测试(寿命测试)的仪器,当时很多都做一些静态的寿命测试,比如:加一个直流电压到电容两端,让其再恒温恒湿的环境中工作一段时间后拿出来测试电容的性能参数(L、D、R 等)是否有变化,如果出现了比较大的变化,则表明电容在实际环境中不能正常工作。 但是这种方式基本上只能测试出电容的耐压值和漏电是否满足要求,其它的参数基本上都测试不了了。正弦波精品文档2 中期,出现很多用脉冲电源来做充放电试验的,即在电容两端加一个脉冲的直流信号, 让其对电容进行充放电, 以达到一个模拟的交变电压的情况, 然后工作一段时间来检测电容的参数,这种脉冲的缺点是:①不是完全仿真电容器的实际工作的状态;②频率也做不高,一般的接触式继电器动作时间都要20 毫秒以上,就相当于交变信号的最大频率只能做到50Hz 左右,而且这样的工作频率接触继电器寿命会很短,而我们一般用的信号都是100Hz、120Hz、100KHz 等等,用这种方式就很难达到要求了!由于以上的不足, 于是现在就出现了完全模拟电解电容的工作情况的纹波电流测试仪, 她的输出是一个直流电压和一个正弦交流信号叠加而成的,如上图1,而且具有早期的寿命实验仪器的所有特点,直流偏压也是连续可调,而且正弦波交流电流基本都能达到10A 以上,甚至 20A、30A,而以前的一般能做到5A 就很不错了!像做电容器这类“被动元件”测试仪器的厂商,国内也比较多,但是基本上都是做像漏电仪、 容量仪、阳极铂测试仪等等, 牌子很多,但主要功能都差不多, 无非就是带与不带电脑接口、有无打印机接口和有些是用液晶显示有些是用数码显示的区别而已,像专门做电容器寿命测试仪器的国内就很少了,原因可能是:比较偏、相对于上面提到的已经很成熟的仪器来说, 技术难度稍微大一点, 还有就是很多小的电容器制造厂商可能也没有要求做这方面的实验,当然还有就是周期长也是原因之一了, 这样无形中就增加了生产成本,这样很多小公司就承担不了!精品文档3 三、电解电容器的分类1、铝电解电容器铝电解电容的容量范围较大,一般为1~...
