线路、变压器损耗计算实例分析

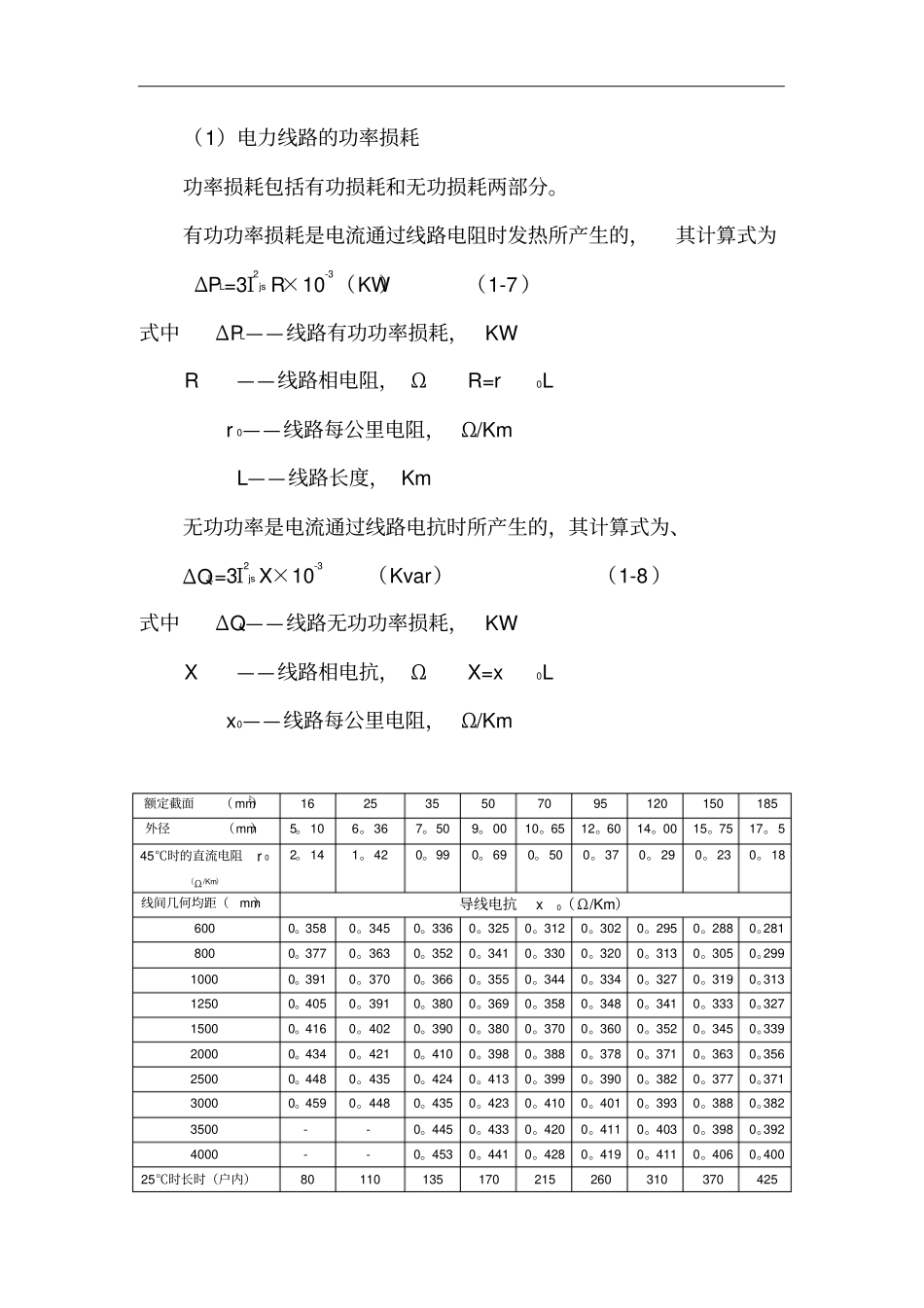

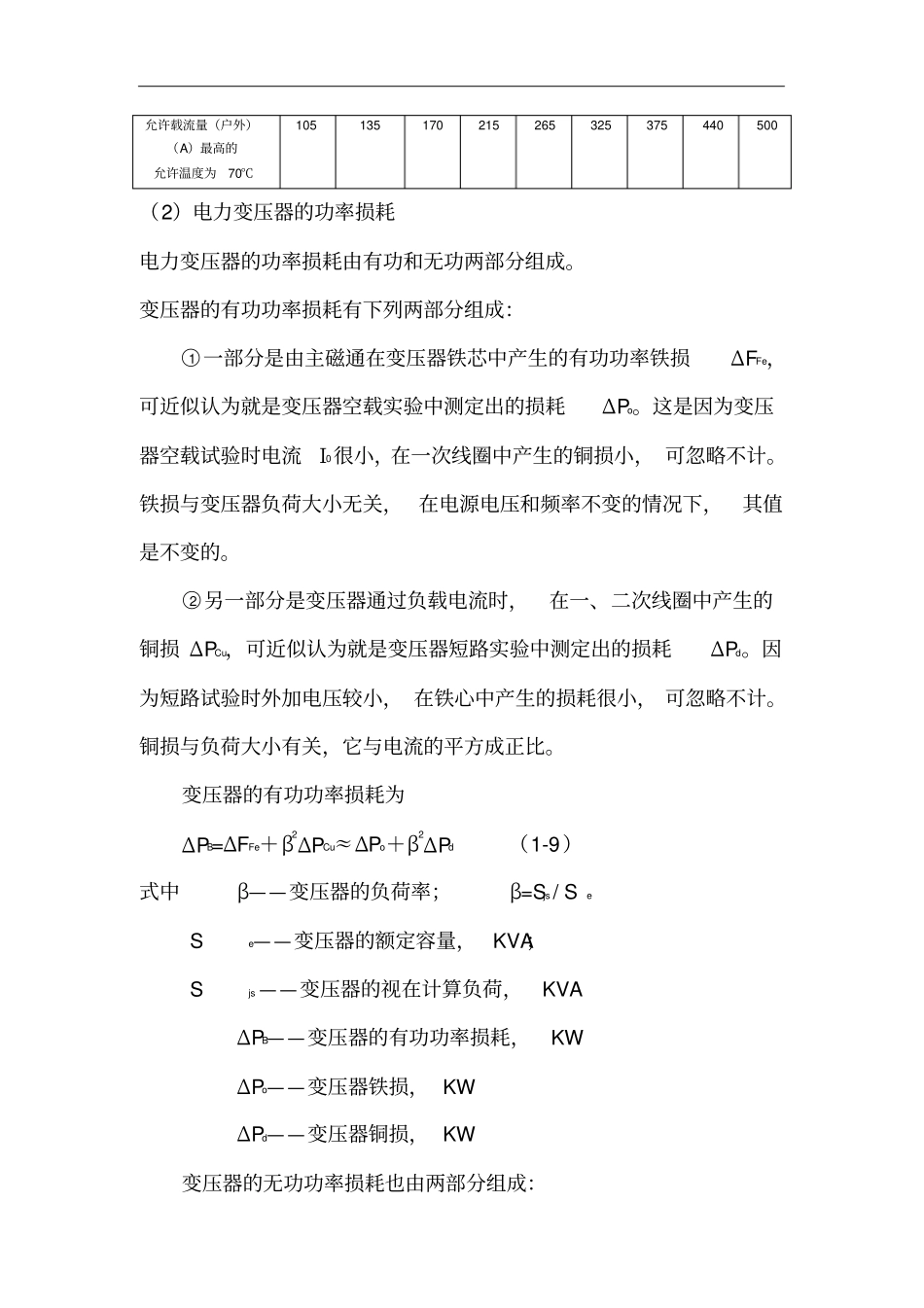

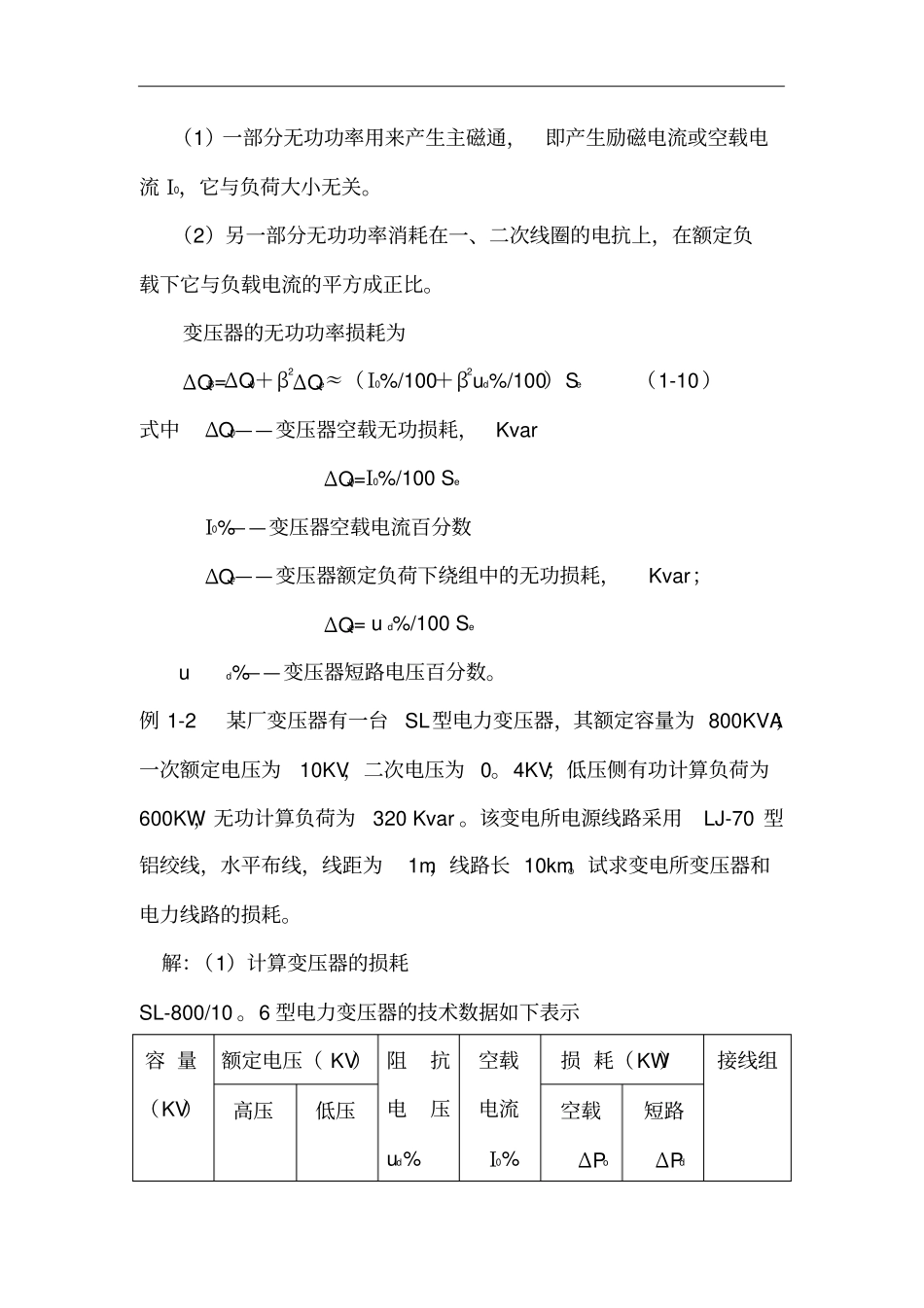

（1）电力线路的功率损耗功率损耗包括有功损耗和无功损耗两部分。有功功率损耗是电流通过线路电阻时发热所产生的，其计算式为ΔPL=3Ι2js R×10-3（KW）（1-7 ）式中ΔPL——线路有功功率损耗，KW R——线路相电阻， Ω R=r0L r 0——线路每公里电阻， Ω/Km L——线路长度， Km 无功功率是电流通过线路电抗时所产生的，其计算式为、ΔQL=3Ι2js X×10-3（Kvar）（1-8 ）式中ΔQL——线路无功功率损耗，KW X——线路相电抗， Ω X=x0L x0——线路每公里电阻， Ω/Km 额定截面（ mm2）16 25 35 50 70 95 120 150 185 外径（mm）5。 10 6。 36 7。50 9。 00 10。65 12。60 14。00 15。75 17。 5 45℃时的直流电阻r 0（Ω/Km）2。 14 1。 42 0。99 0。 69 0。 50 0。 37 0。 29 0。 23 0。 18 线间几何均距（mm）导线电抗 x0（Ω/Km）600 0。358 0。345 0。336 0。325 0。312 0。302 0。295 0。288 0。281 800 0。377 0。363 0。352 0。341 0。330 0。320 0。313 0。305 0。299 1000 0。391 0。370 0。366 0。355 0。344 0。334 0。327 0。319 0。313 1250 0。405 0。391 0。380 0。369 0。358 0。348 0。341 0。333 0。327 1500 0。416 0。402 0。390 0。380 0。370 0。360 0。352 0。345 0。339 2000 0。434 0。421 0。410 0。398 0。388 0。378 0。371 0。363 0。356 2500 0。448 0。435 0。424 0。413 0。399 0。390 0。382 0。377 0。371 3000 0。459 0。448 0。435 0。423 0。410 0。401 0。393 0。388 0。382 3500 - - 0。445 0。433 0。420 0。411 0。403 0。398 0。392 4000 - - 0。453 0。441 0。428 0。419 0。411 0。406 0。400 25℃时长时（户内）80 110 135 170 215 260 310 370 425 允许载流量（户外）（A）最高的允许温度为70℃105 135 170 215 265 325 375 440 500 （2）电力变压器的功率损耗电力变压器的功率损耗由有功和无功两部分组成。变压器的有功功率损耗有下列两部分组成：○1 一部分是由主磁通在变压器铁芯中产生的有功功率铁损ΔFFe，可近似认为就是变压器空载实验中测定出的损耗ΔPo。这是因为变压器空载试验时电流Ι0很小，在一次线圈中产生的铜损小， 可忽略不计。铁损与变压器负荷大小无关， 在电源电压和频率不变的情况下...
