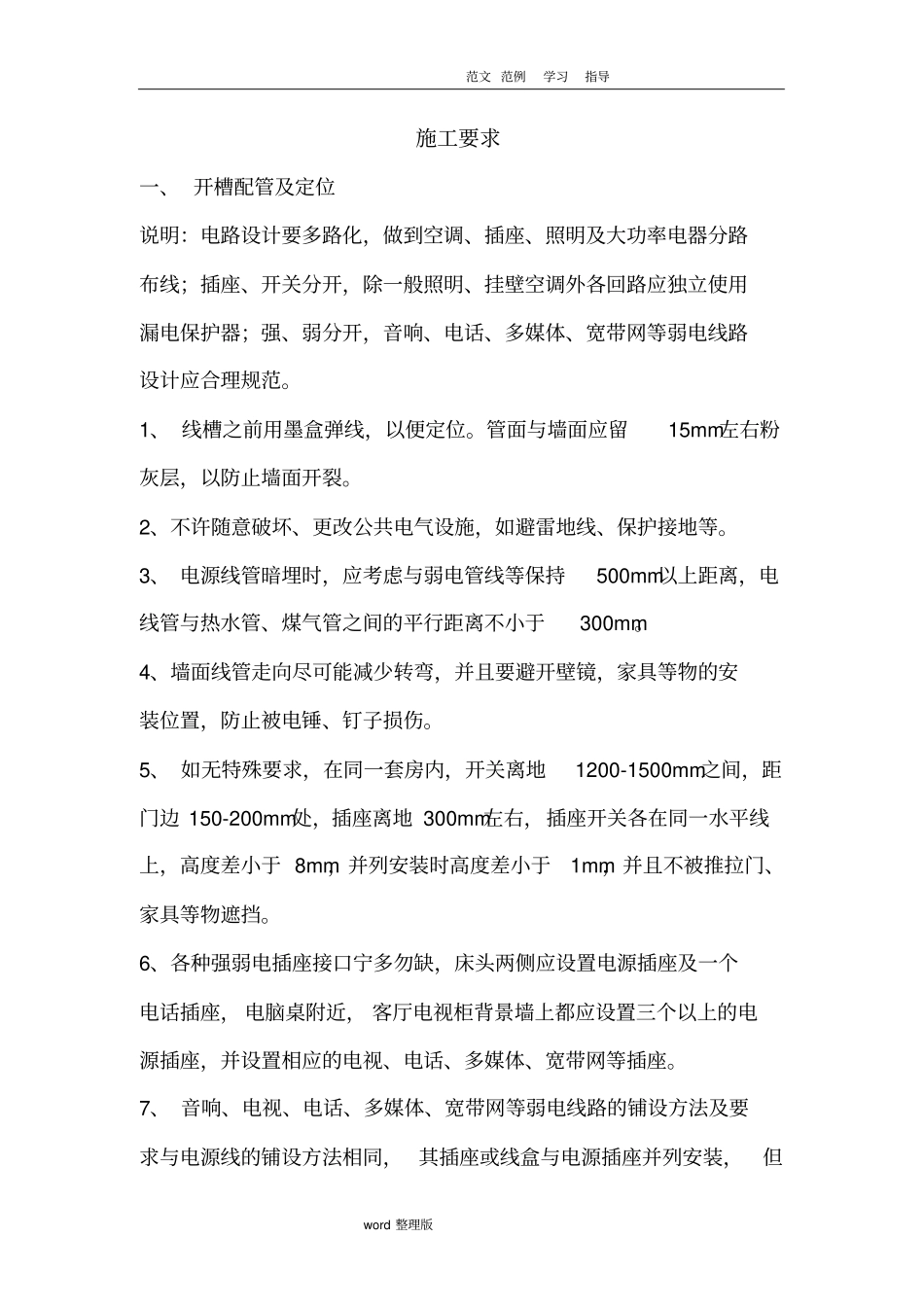

范文 范例学习指导word 整理版施工要求一、 开槽配管及定位说明：电路设计要多路化，做到空调、插座、照明及大功率电器分路布线；插座、开关分开，除一般照明、挂壁空调外各回路应独立使用漏电保护器；强、弱分开，音响、电话、多媒体、宽带网等弱电线路设计应合理规范。1、 线槽之前用墨盒弹线，以便定位。管面与墙面应留15mm左右粉灰层，以防止墙面开裂。2、不许随意破坏、更改公共电气设施，如避雷地线、保护接地等。3、 电源线管暗埋时，应考虑与弱电管线等保持500mm以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。4、墙面线管走向尽可能减少转弯，并且要避开壁镜，家具等物的安装位置，防止被电锤、钉子损伤。5、 如无特殊要求，在同一套房内，开关离地1200-1500mm之间，距门边 150-200mm处，插座离地 300mm左右，插座开关各在同一水平线上，高度差小于 8mm，并列安装时高度差小于1mm，并且不被推拉门、家具等物遮挡。6、各种强弱电插座接口宁多勿缺，床头两侧应设置电源插座及一个电话插座， 电脑桌附近， 客厅电视柜背景墙上都应设置三个以上的电源插座，并设置相应的电视、电话、多媒体、宽带网等插座。7、 音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同， 其插座或线盒与电源插座并列安装，但范文 范例学习指导word 整理版强弱电线路不允许共用一套管。8、所有入墙电线采用16 以上的 PVC阻燃管埋设，导线占管径<40%空间，与盒底连接使用专用接口件。9、使用导线管时，电源线管从地面穿出应做合理的转弯半径，特别注意在地面下必须使用套管并加胶连接紧密，地面没有封闭之前， 必须保护好 PVC管套，不允许有破裂损伤； 铺地板砖时 PVC套管应被水泥沙浆完全覆盖。二、电线布设1、电源相线分红、蓝、黄绿三种颜色，火线用红色、零线用蓝色、地线黄绿色双色线。 单相电用户出线与进户线颜色相同，三相电路应按颜色分配布线。2、大功率电器，必须单独设回路，空调、热水器、微波炉等用4mm2电源线（中央空调线径可适当增大） ，客厅卧室插座、照明线用2.5mm2导线，各回路间完全隔离, 其零线、地线回路不得在配电箱以外串接。3、线管穿线之前应将直接头打上PVC胶水，以免进水。电源线穿管时，应将导线取直再穿管， 不可中途拔拉管接头；弱电线中穿线时用力时不可过猛，以免导线断心。4、 电源分支接头应接在插座盒、开关盒、灯头盒内，每个接头接线不宜超过两根，...
