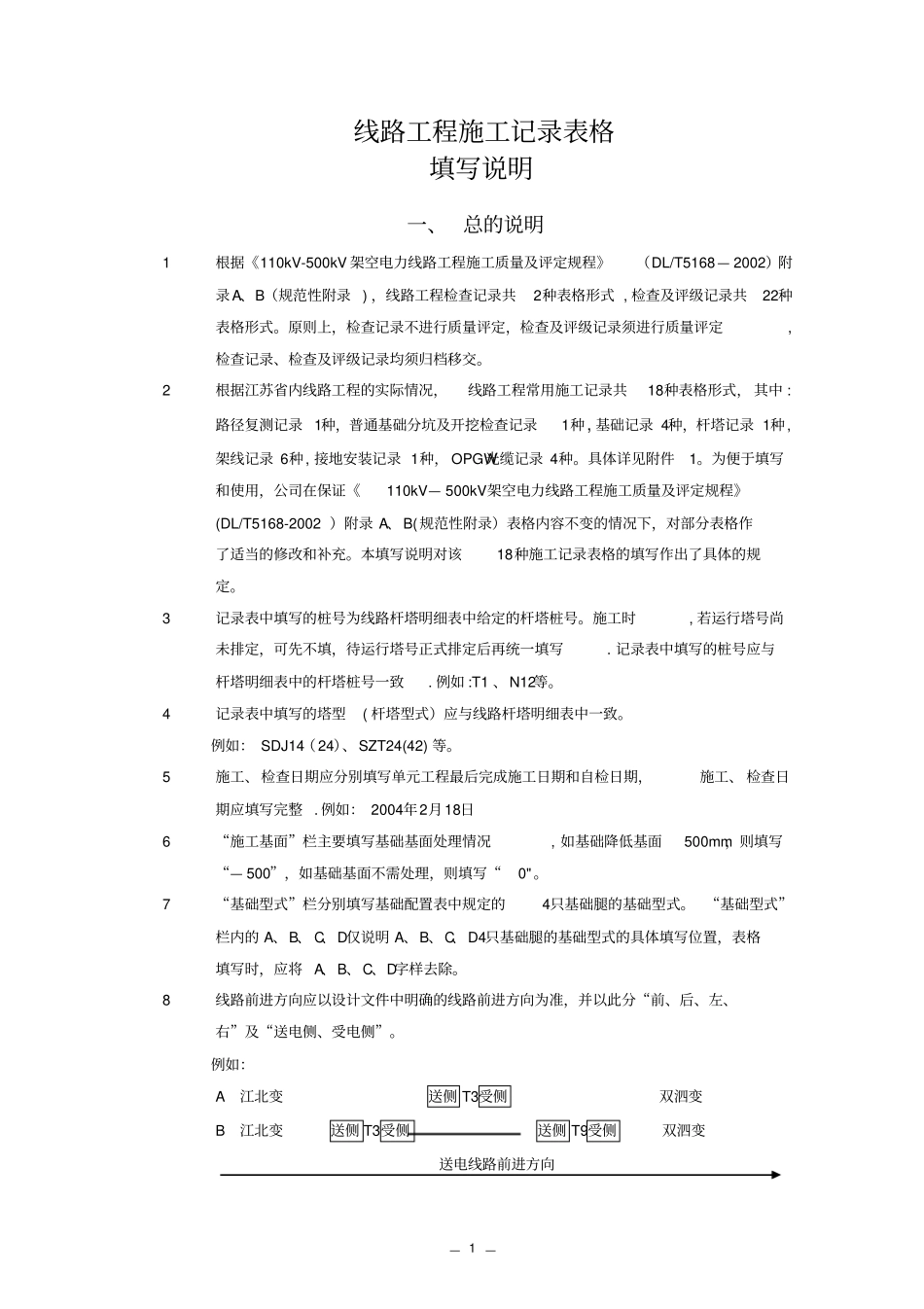

线路质量验评及评定记录表填写说明VIP专享

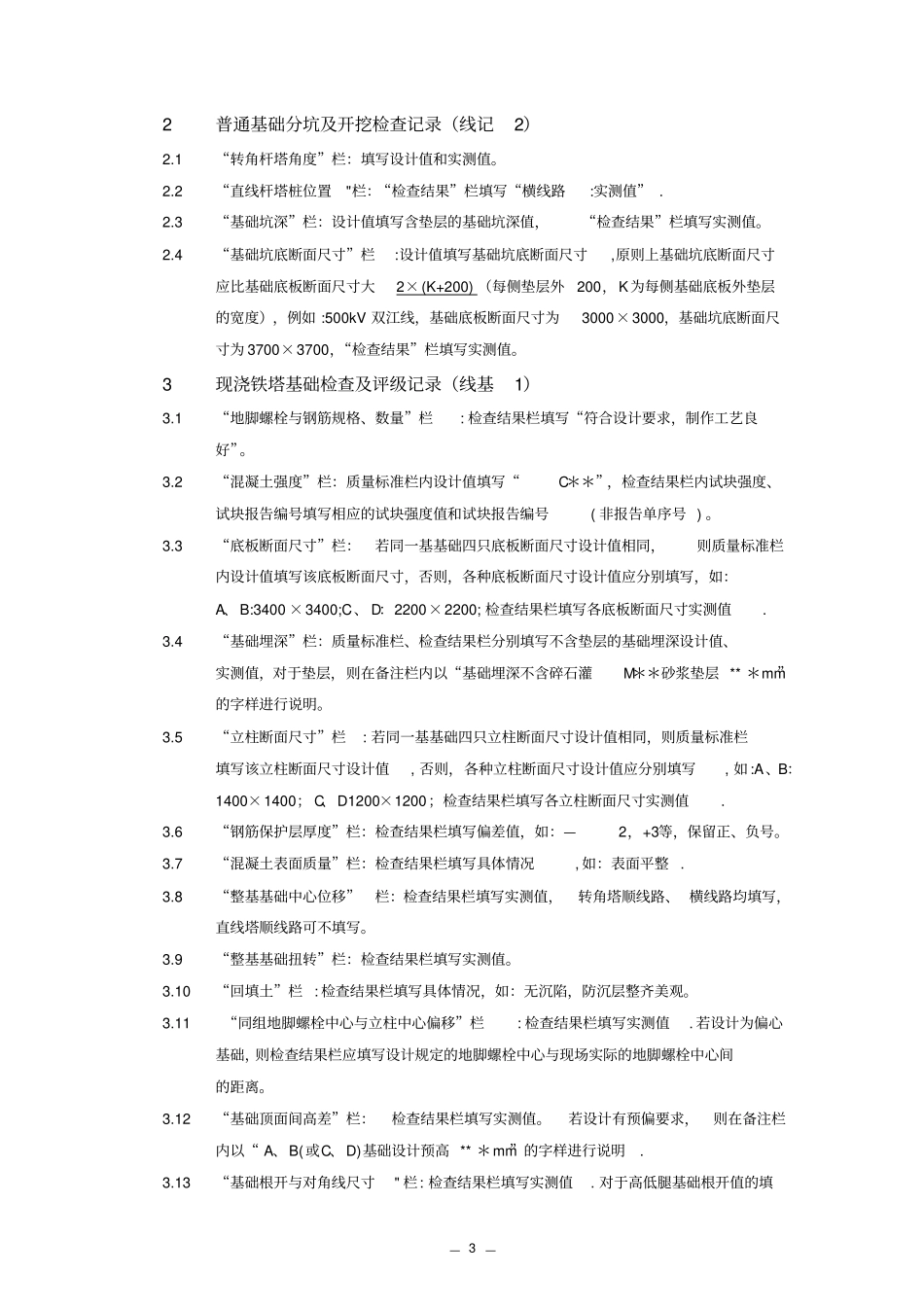

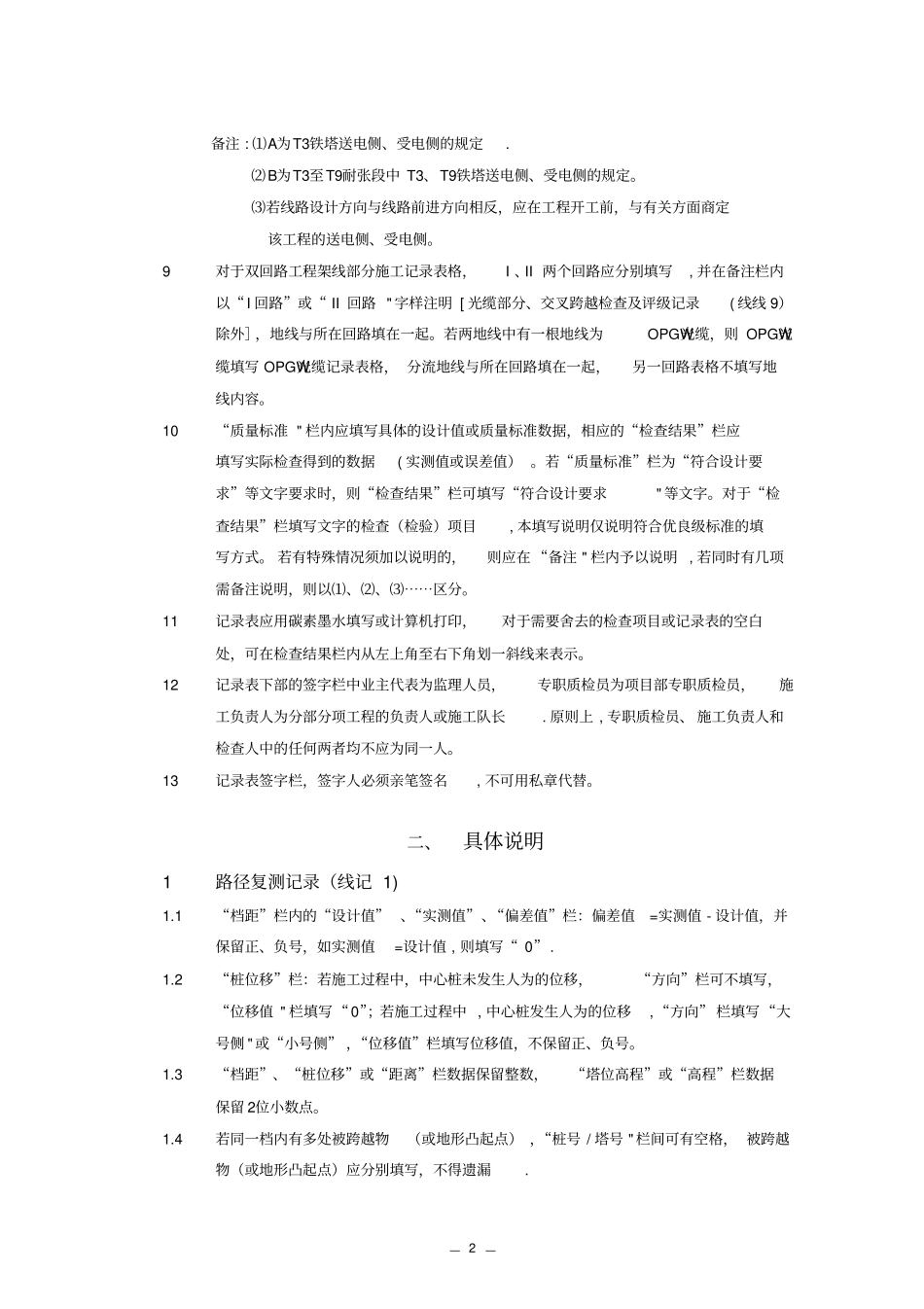

——1 线路工程施工记录表格填写说明一、 总的说明1根据《110kV-500kV 架空电力线路工程施工质量及评定规程》（DL/T5168— 2002）附录A、B（规范性附录 ) ，线路工程检查记录共2种表格形式 , 检查及评级记录共22种表格形式。原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定,检查记录、检查及评级记录均须归档移交。2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式， 其中 :路径复测记录 1种，普通基础分坑及开挖检查记录1种, 基础记录 4种，杆塔记录 1种,架线记录 6种, 接地安装记录 1种， OPGW光缆记录 4种。具体详见附件1。为便于填写和使用，公司在保证《110kV— 500kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002 ）附录 A、B(规范性附录）表格内容不变的情况下，对部分表格作了适当的修改和补充。本填写说明对该18种施工记录表格的填写作出了具体的规定。3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。施工时, 若运行塔号尚未排定，可先不填，待运行塔号正式排定后再统一填写. 记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致. 例如 :T1 、N12等。4记录表中填写的塔型( 杆塔型式）应与线路杆塔明细表中一致。例如： SDJ14（24）、SZT24(42) 等。5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期，施工、 检查日期应填写完整 . 例如： 2004年2月18日6“施工基面”栏主要填写基础基面处理情况, 如基础降低基面500mm，则填写“— 500”，如基础基面不需处理，则填写“0" 。7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。 “基础型式”栏内的 A、B、 C、D仅说明 A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时，应将 A、B、C、D字样去除。8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。例如：A 江北变送侧 T3受侧双泗变B 江北变送侧 T3受侧送侧 T9受侧双泗变送电线路前进方向——2 备注 : ⑴A为T3铁塔送电侧、受电侧的规定. ⑵B为T3至T9耐张段中 T3、T9铁塔送电侧、受电侧的规定。⑶若线路设计方向与线路前进方向相反，应在工程开工前，与有关方面商定该工程的送电侧、受电侧。9对于双回路工程架线部分施工记录表格，I 、II 两个回路应分别填写, 并在备注栏内以“I 回路”或“ II 回路 " 字样注明 [ 光缆部分、交叉...
