组合型递进式油量分配器说明书

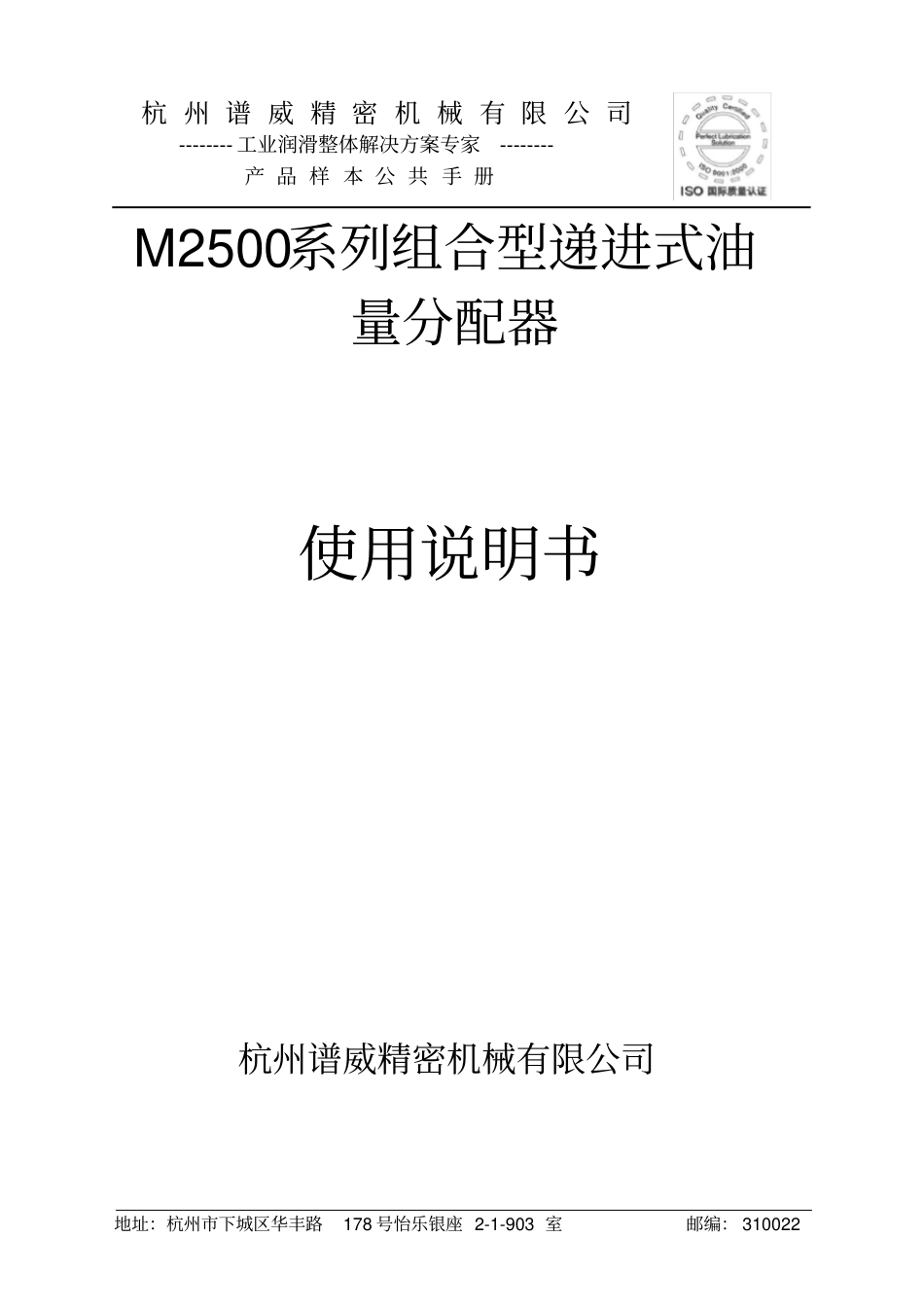

组合型递进式油量分配器说明书_第1页
1/6

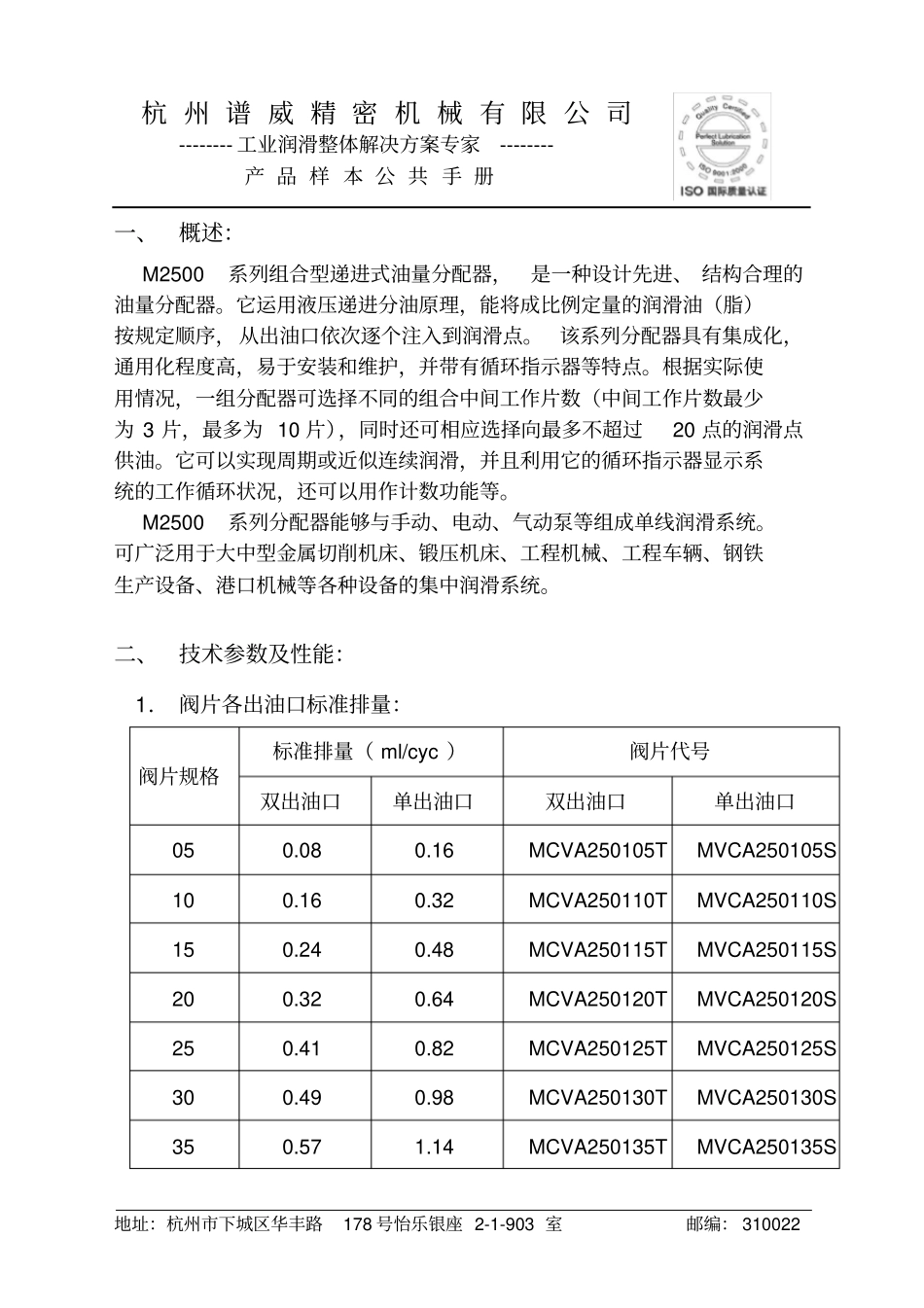

组合型递进式油量分配器说明书_第2页
2/6

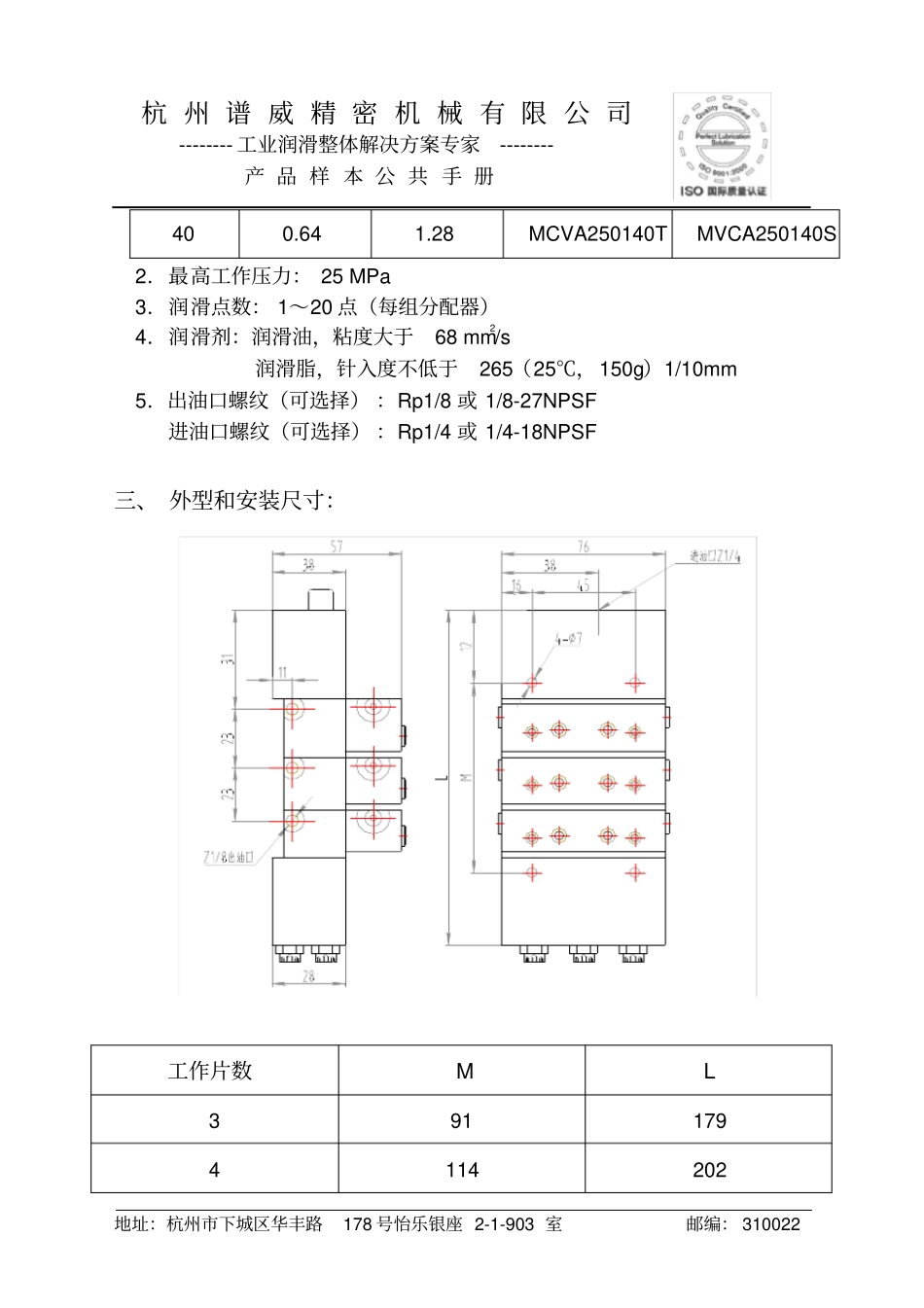

组合型递进式油量分配器说明书_第3页
3/6
杭 州 谱 威 精 密 机 械 有 限 公 司-------- 工业润滑整体解决方案专家-------- 产 品 样 本 公 共 手 册地址:杭州市下城区华丰路178 号怡乐银座 2-1-903 室邮编: 310022 M2500系列组合型递进式油量分配器使用说明书杭州谱威精密机械有限公司杭 州 谱 威 精 密 机 械 有 限 公 司-------- 工业润滑整体解决方案专家-------- 产 品 样 本 公 共 手 册地址:杭州市下城区华丰路178 号怡乐银座 2-1-903 室邮编: 310022 一、概述: M2500系列组合型递进式油量分配器,是一种设计先进、 结构合理的油量分配器。它运用液压递进分油原理,能将成比例定量的润滑油(脂)按规定顺序,从出油口依次逐个注入到润滑点。该系列分配器具有集成化,通用化程度高,易于安装和维护,并带有循环指示器等特点。根据实际使用情况,一组分配器可选择不同的组合中间工作片数(中间工作片数最少为 3 片,最多为 10 片),同时还可相应选择向最多不超过20 点的润滑点供油。它可以实现周期或近似连续润滑,并且利用它的循环指示器显示系统的工作循环状况,还可以用作计数功能等。 M2500系列分配器能够与手动、电动、气动泵等组成单线润滑系统。可广泛用于大中型金属切削机床、锻压机床、工程机械、工程车辆、钢铁生产设备、港口机械等各种设备的集中润滑系统。二、技术参数及性能:1. 阀片各出油口标准排量:阀片规格标准排量( ml/cyc )阀片代号双出油口单出油口双出油口单出油口05 0.08 0.16 MCVA250105T MVCA250105S 10 0.16 0.32 MCVA250110T MVCA250110S 15 0.24 0.48 MCVA250115T MVCA250115S 20 0.32 0.64 MCVA250120T MVCA250120S 25 0.41 0.82 MCVA250125T MVCA250125S 30 0.49 0.98 MCVA250130T MVCA250130S 35 0.57 1.14 MCVA250135T MVCA250135S 杭 州 谱 威 精 密 机 械 有 限 公 司-------- 工业润滑整体解决方案专家-------- 产 品 样 本 公 共 手 册地址:杭州市下城区华丰路178 号怡乐银座 2-1-903 室邮编: 310022 40 0.64 1.28 MCVA250140T MVCA250140S 2.最高工作压力: 25 MPa 3.润滑点数: 1~20 点(每组分配器)4.润滑剂:润滑油,粘度大于68 mm2/s 润滑脂,针入度不低于265(25℃,150g)1/10mm 5.出油口螺纹(可选择) :Rp1/8 或 1/8-27NPSF 进油口螺纹(可选择) :Rp1/4 或 1/4-18...
