组合式不锈钢水箱教学提纲

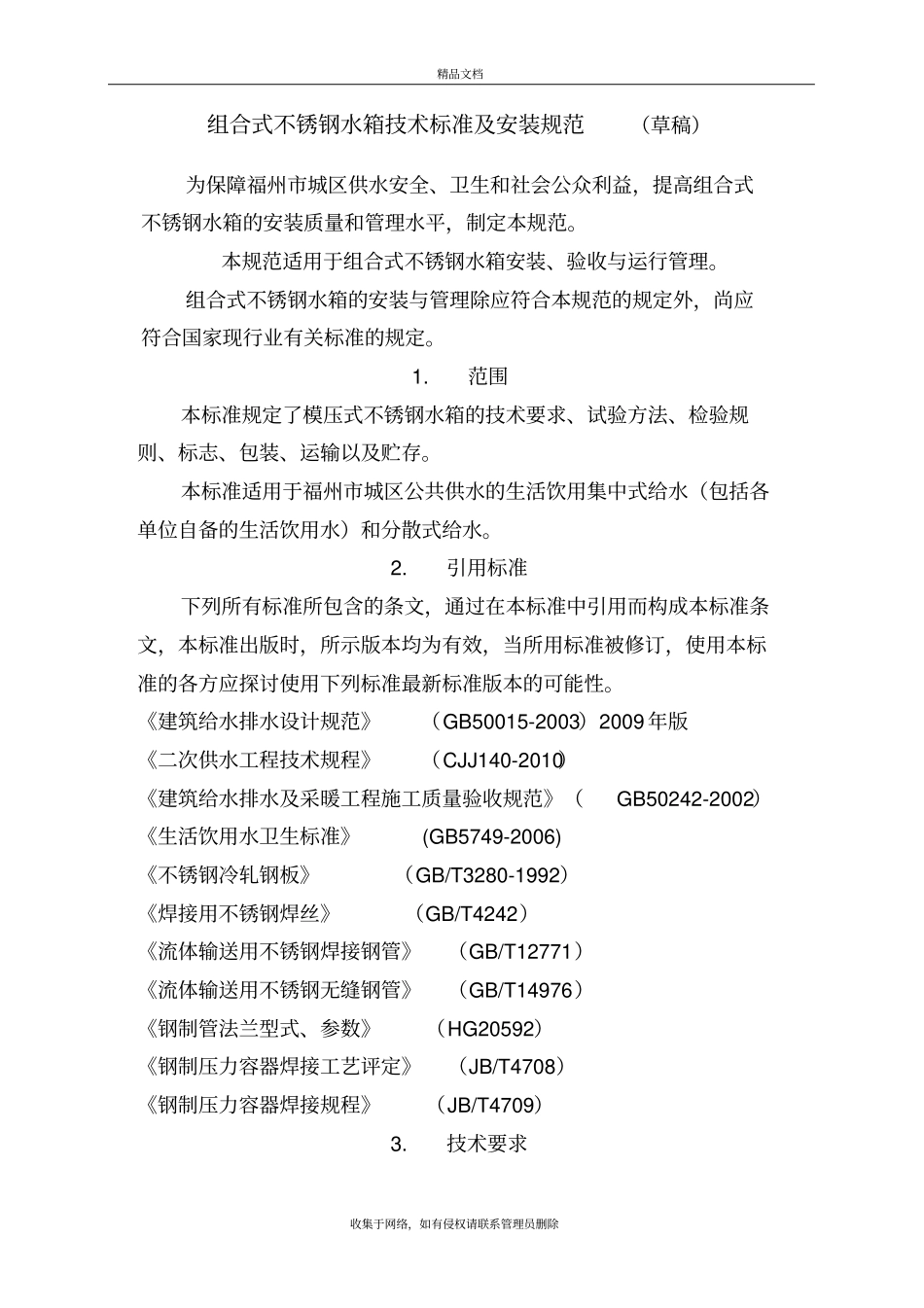

组 合 式 不 锈 钢 水 箱精品文档收集于网络，如有侵权请联系管理员删除组合式不锈钢水箱技术标准及安装规范（草稿）为保障福州市城区供水安全、卫生和社会公众利益，提高组合式不锈钢水箱的安装质量和管理水平，制定本规范。本规范适用于组合式不锈钢水箱安装、验收与运行管理。组合式不锈钢水箱的安装与管理除应符合本规范的规定外，尚应符合国家现行业有关标准的规定。1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。本标准适用于福州市城区公共供水的生活饮用集中式给水（包括各单位自备的生活饮用水）和分散式给水。2. 引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标准出版时，所示版本均为有效，当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。《建筑给水排水设计规范》（GB50015-2003）2009 年版《二次供水工程技术规程》（CJJ140-2010）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《生活饮用水卫生标准》 (GB5749-2006) 《不锈钢冷轧钢板》（GB/T3280-1992）《焊接用不锈钢焊丝》（GB/T4242）《流体输送用不锈钢焊接钢管》（GB/T12771）《流体输送用不锈钢无缝钢管》（GB/T14976）《钢制管法兰型式、参数》（HG20592）《钢制压力容器焊接工艺评定》（JB/T4708）《钢制压力容器焊接规程》（JB/T4709）3. 技术要求精品文档收集于网络，如有侵权请联系管理员删除3.1 外观：水箱表面应整洁、光滑、无夹渣、无焊瘤、无气孔、无裂痕，无明显划痕，箱板之间的缝隙均匀，锋棱、毛刺及明显的碰撞凹凸缺陷。3.2 焊接缝成型饱满，并不得超出表1 要求，焊缝处不得涂抹任何油漆。表 1 焊接处外观要求项 目要 求酸洗、钝化处理除去焊缝周围的氧化皮焊接裂 纹不允许存在焊缝余高2.5mm以下咬 边0.3mm以下焊 瘤不允许存在弧 坑小于 0.3mm 3.3 水箱焊接完毕后各坚固件不得有松动，各连接件不得有漏焊和漏件现象。3.4 水箱内部拉筋和支撑筋应采用钢板折制角钢，并应按图1 要求加工。每四块 1 *1m 拼板角部需各设一条拉筋或支撑筋，拉筋或支撑筋两端各设四根辅助拉筋，辅助拉筋与主筋尺寸材质要求相同。精品文档收集于网络，如有侵权请联系管理员删除组合式不锈钢内部拉筋和支撑钢板折制角钢断面图说明：1、材质应于箱体相同；2、钢板折制角钢所用板材厚度为δ ≥1.5mm；3、图中长度尺寸允许...
