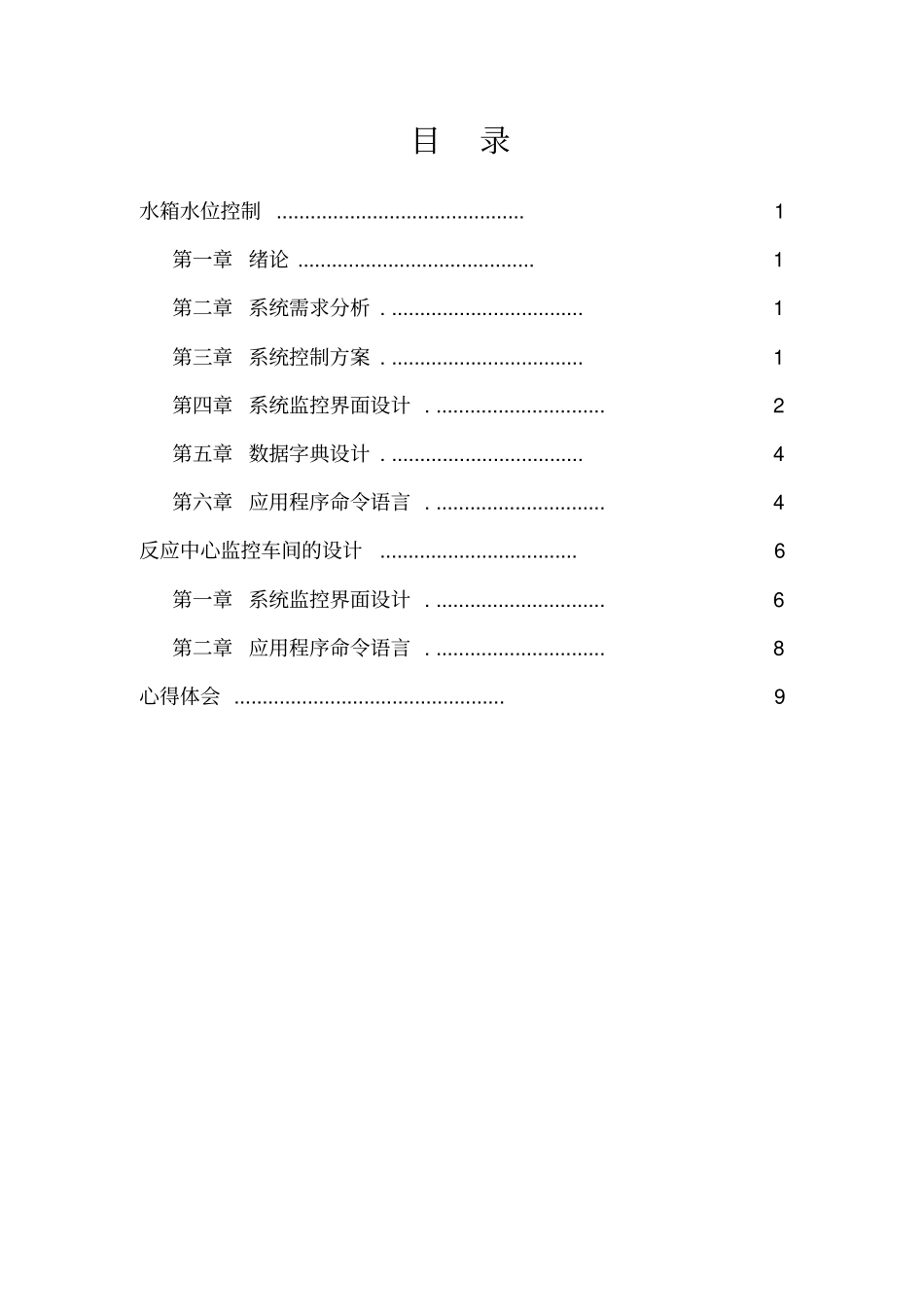

目录水箱水位控制 ............................................ 1第一章 绪论 .......................................... 1第二章 系统需求分析 . .................................. 1第三章 系统控制方案 . .................................. 1第四章 系统监控界面设计 . .............................. 2第五章 数据字典设计 . .................................. 4第六章 应用程序命令语言 . .............................. 4反应中心监控车间的设计................................... 6第一章 系统监控界面设计 . .............................. 6第二章 应用程序命令语言 . .............................. 8心得体会 ................................................ 9水箱水位控制第一章绪论在日常生活中，我们最常见的就是对储水罐液位的控制，系统是根据用户使用水的情况自动向储水罐中注水，确保储水罐也为保持在一定围。在这里我们运用组态王对单容水箱液位控制系统进行自动控制。在双容水箱中， 我们需要实时检测和调节水箱水位， 为为了最大程度上减轻了人们工作负担，需要设计一个组态王液位控制系统对水箱的水位进行实时检测。双位水箱串级控制系统是被测对象由两个不同容积的水箱串联组成，故称其为双容水箱， 控制原理是通过水泵将储水箱中的水送上水箱， 通过阀门对其控制， 使其可以合理的进行储水， 当然，如果进水量大于出水量，则自动通过溢水口排入储水箱。第二章系统需求分析为了保证系统所需用水的供给， 供水系统必须能够及时的对各种用水对象进行供水。这就要求水塔和储水箱的水位不能低于一定的下限以免断水对人们的正常生活所带来的影响， 同时水塔和储水箱的水位又不能高于一定的上限，从而使得水资源可以合理的分配利用。如果使用组态王来实现软硬结合的控制，将会给系统的各性能带来良好的提升。第三章系统控制方案整个供水系统可以抽象为主水箱和储水箱两个容器的液位控制。主水箱的水来自地下， 储水箱的液位由水泵和储水箱的出水阀门综合决定。各种工业用水和生活用水可以用其对应的储水箱的出水管道代替。这样系统就组态好了。单容水箱液位控制系统主要有以下几个基本环节组成：被控对象（水箱）、液位测量变送器、控制器（计算机）、执行机构（电动调节阀）、水泵、储水箱。本文的设计原理： 当主水箱进水阀打开时，水箱液位以较小的速度增长...
