组态王与三菱Ethernet模块的连接

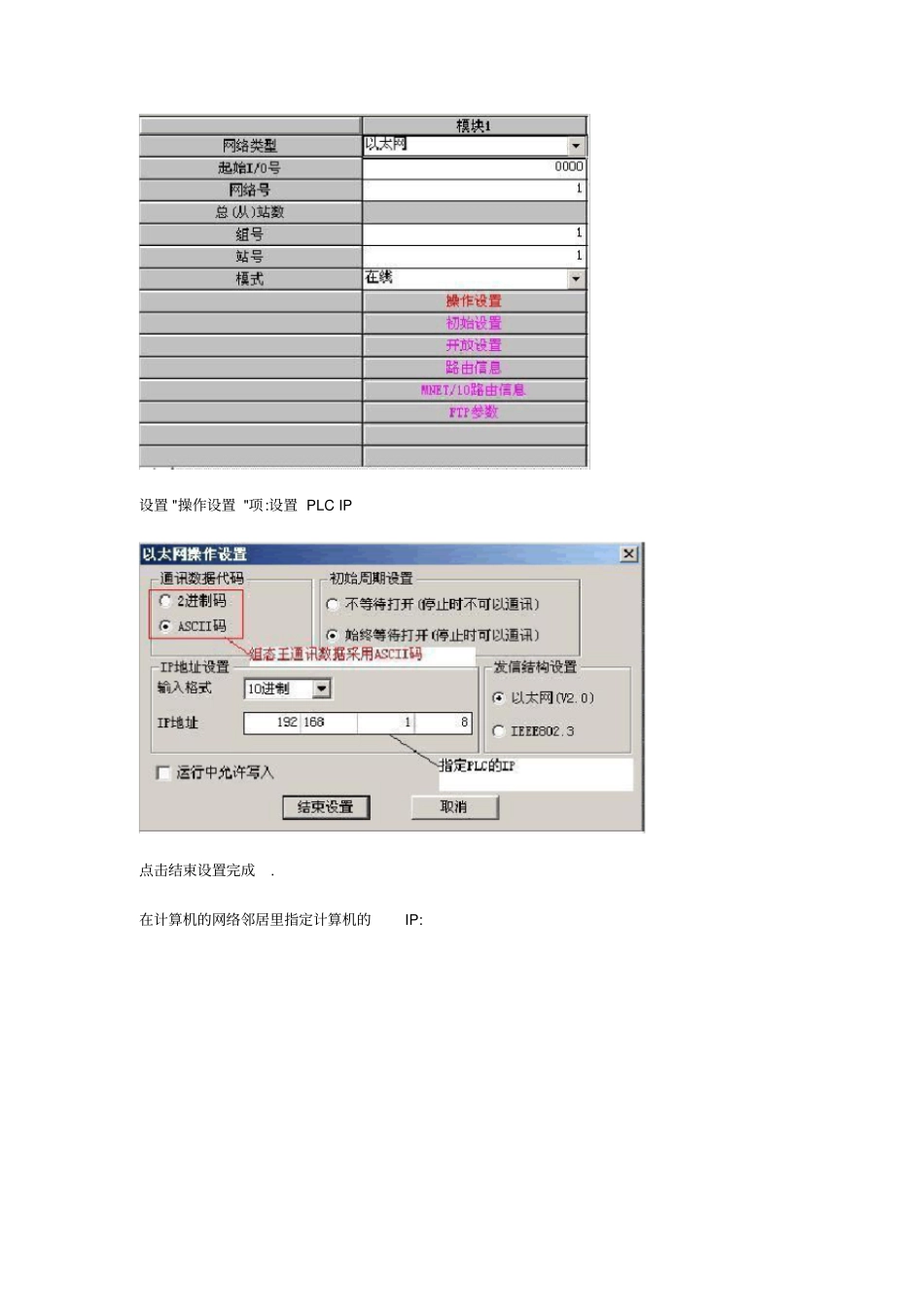

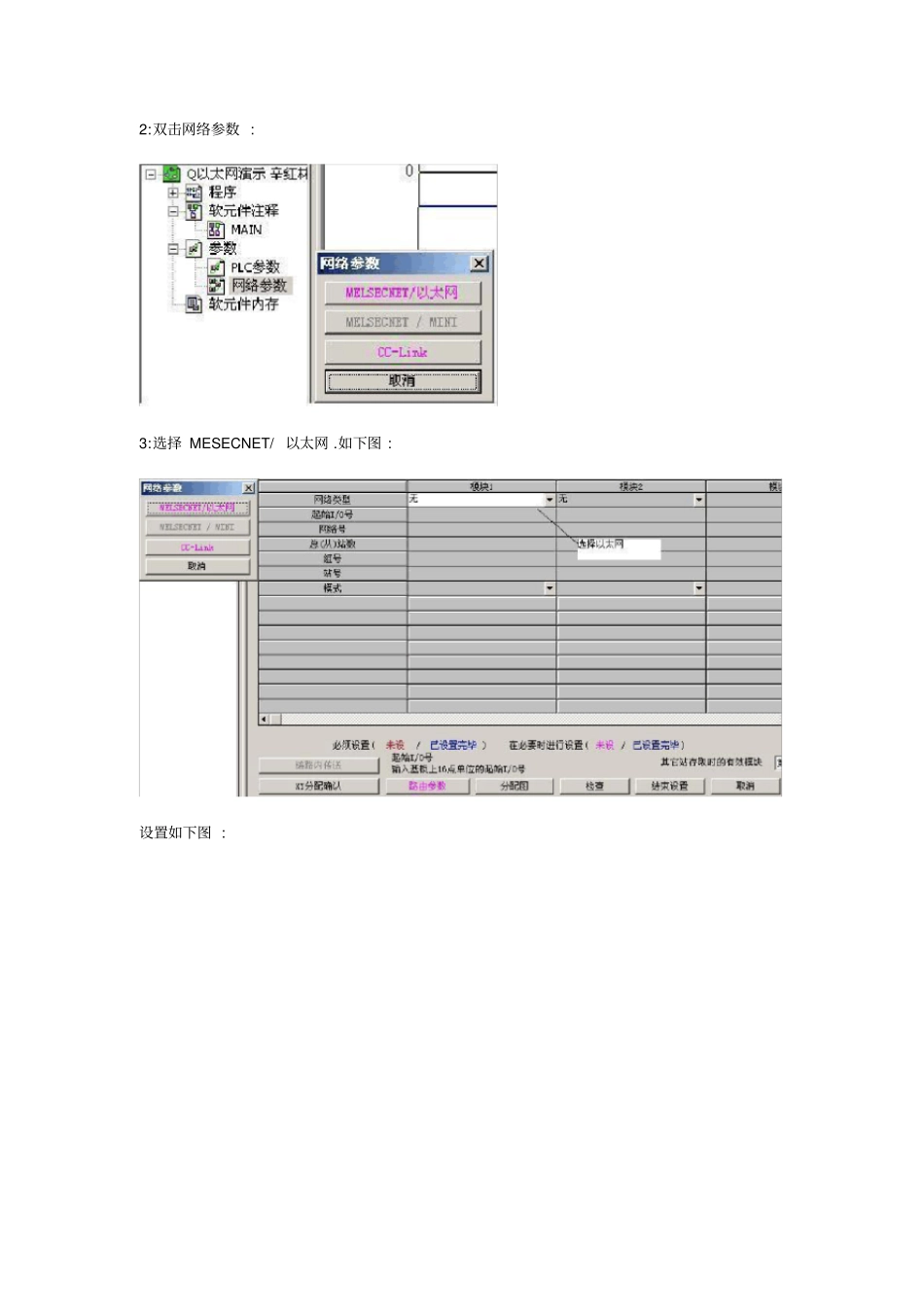

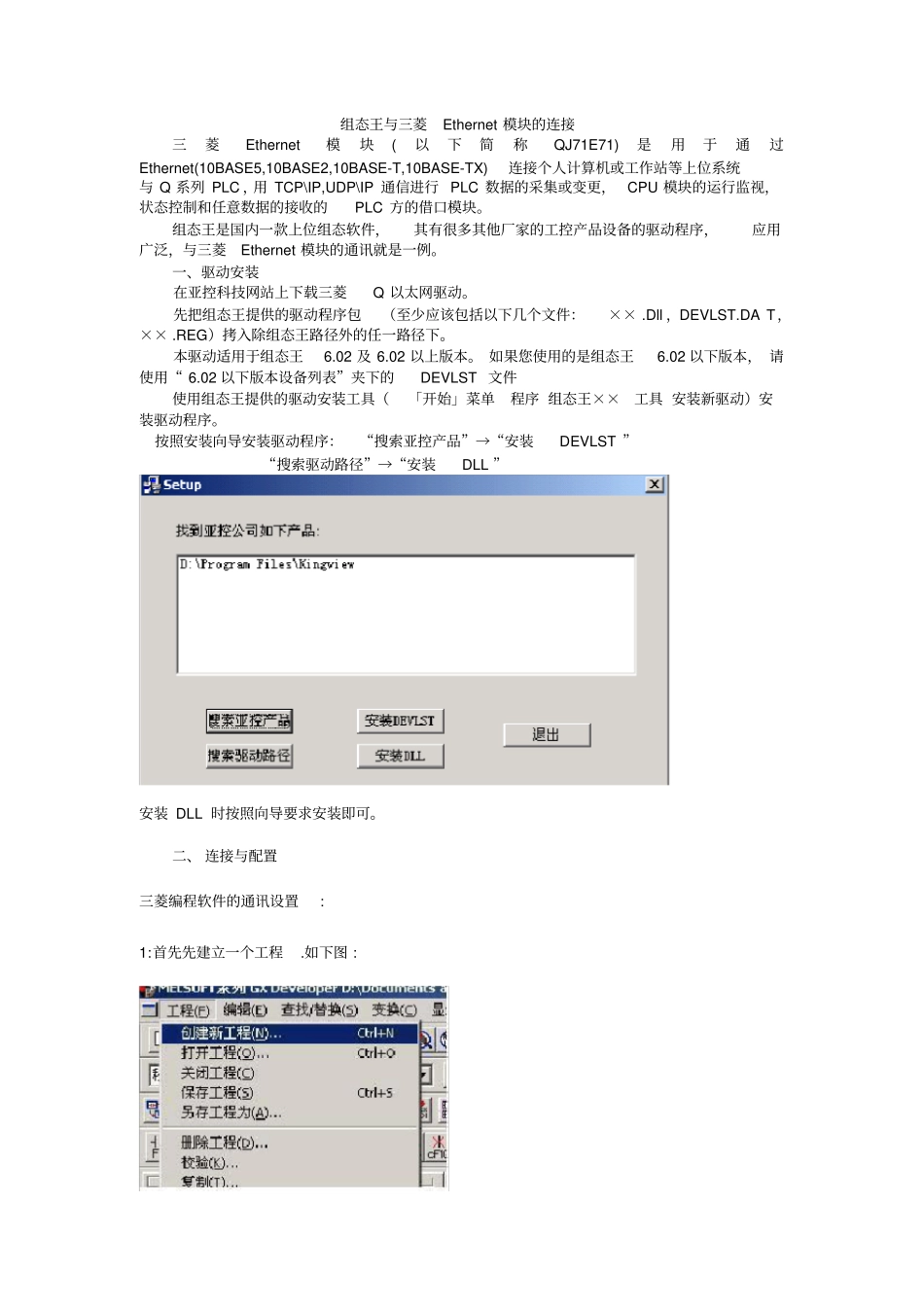

组态王与三菱Ethernet 模块的连接三菱Ethernet模块(以下简称QJ71E71)是用于通过Ethernet(10BASE5,10BASE2,10BASE-T,10BASE-TX)连接个人计算机或工作站等上位系统与 Q 系列 PLC ，用 TCP\IP,UDP\IP 通信进行 PLC 数据的采集或变更， CPU 模块的运行监视，状态控制和任意数据的接收的PLC 方的借口模块。组态王是国内一款上位组态软件，其有很多其他厂家的工控产品设备的驱动程序，应用广泛，与三菱Ethernet 模块的通讯就是一例。一、驱动安装在亚控科技网站上下载三菱Q 以太网驱动。先把组态王提供的驱动程序包（至少应该包括以下几个文件：×× .Dll ，DEVLST.DA T，×× .REG）拷入除组态王路径外的任一路径下。本驱动适用于组态王6.02 及 6.02 以上版本。 如果您使用的是组态王6.02 以下版本， 请使用“ 6.02 以下版本设备列表”夹下的DEVLST 文件使用组态王提供的驱动安装工具（「开始」菜单程序 组态王××工具 安装新驱动）安装驱动程序。按照安装向导安装驱动程序：“搜索亚控产品”→“安装DEVLST ”“搜索驱动路径”→“安装DLL ”安装 DLL 时按照向导要求安装即可。二、 连接与配置三菱编程软件的通讯设置:1:首先先建立一个工程.如下图 : 2:双击网络参数 : 3:选择 MESECNET/ 以太网 .如下图 : 设置如下图 : 设置 "操作设置 "项:设置 PLC IP 点击结束设置完成. 在计算机的网络邻居里指定计算机的IP: 设置 "开放设置 "项:设置计算机的IP,端口 ,PLC 的端口 . 对于两台上位机的IP 设置 : 4:下传参数 : 选择在线 -----> 传输设置如下图 : 双击以太网板 .弹出如下图 : 双击以太网模块图标: 点击通讯测试按钮正常情况下出现如下对话框点击确认后退出. 选择 在线 ------>PLC写入 下传 PLC 程序参数 . 下传成功后断电在上电即可以成功的修改通讯参数了. 三、 定义组态王设备组态王定义设备时请选择：三菱 \Q 系列以太网 \TCPIP 设备地址格式：aaa.bbb.ccc.ddd(10进制 ):PLCport(16进制 ):ComputerPort(16进制 ):t(10 进制 ) 其中 aaa.bbb.ccc.ddd 为 PLC 指定的 IP 地址， PLCport 为 PLC 指定的端口号，ComputerPort为 PC 端指定端口号 , t 是连接超时（单位秒)。注意：整个网络的PC 和 PLC，aaa.bbb.ccc 部分要相同， ddd 和 PLCport,ComputerPort 部分不要重复如:192.168.1.8:800:401:3, 组态王中的定义与PLC 软件中的配置...
