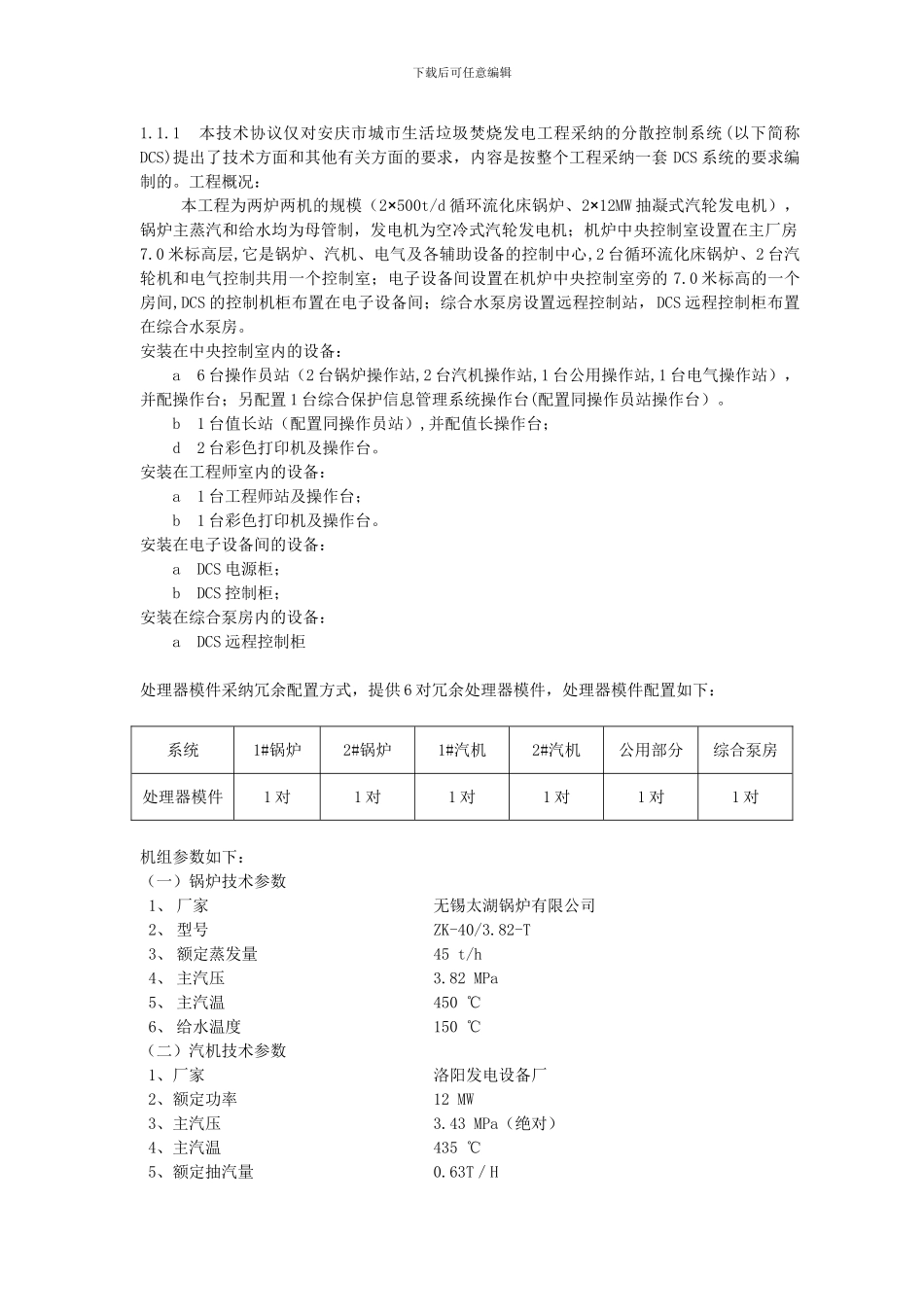

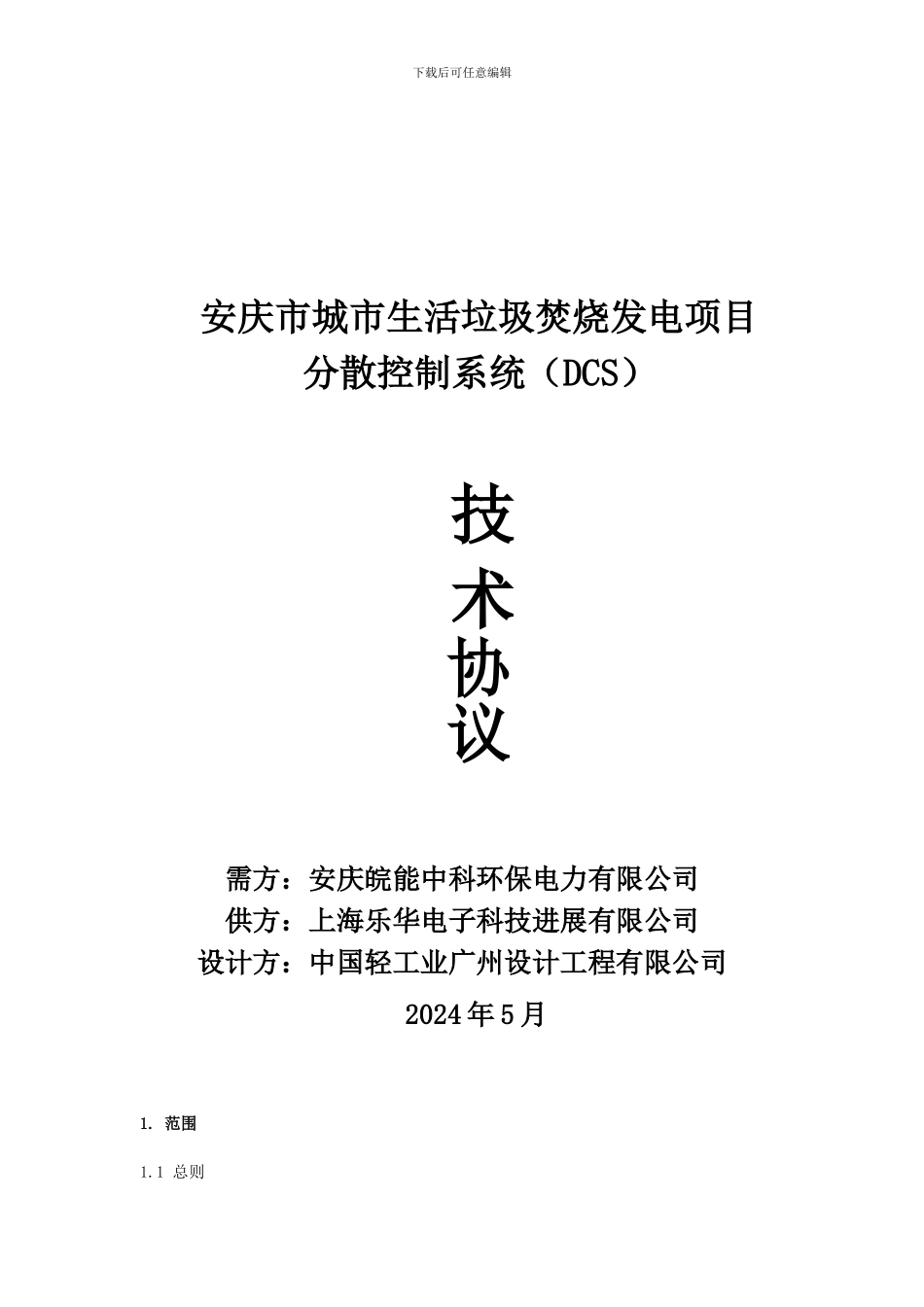

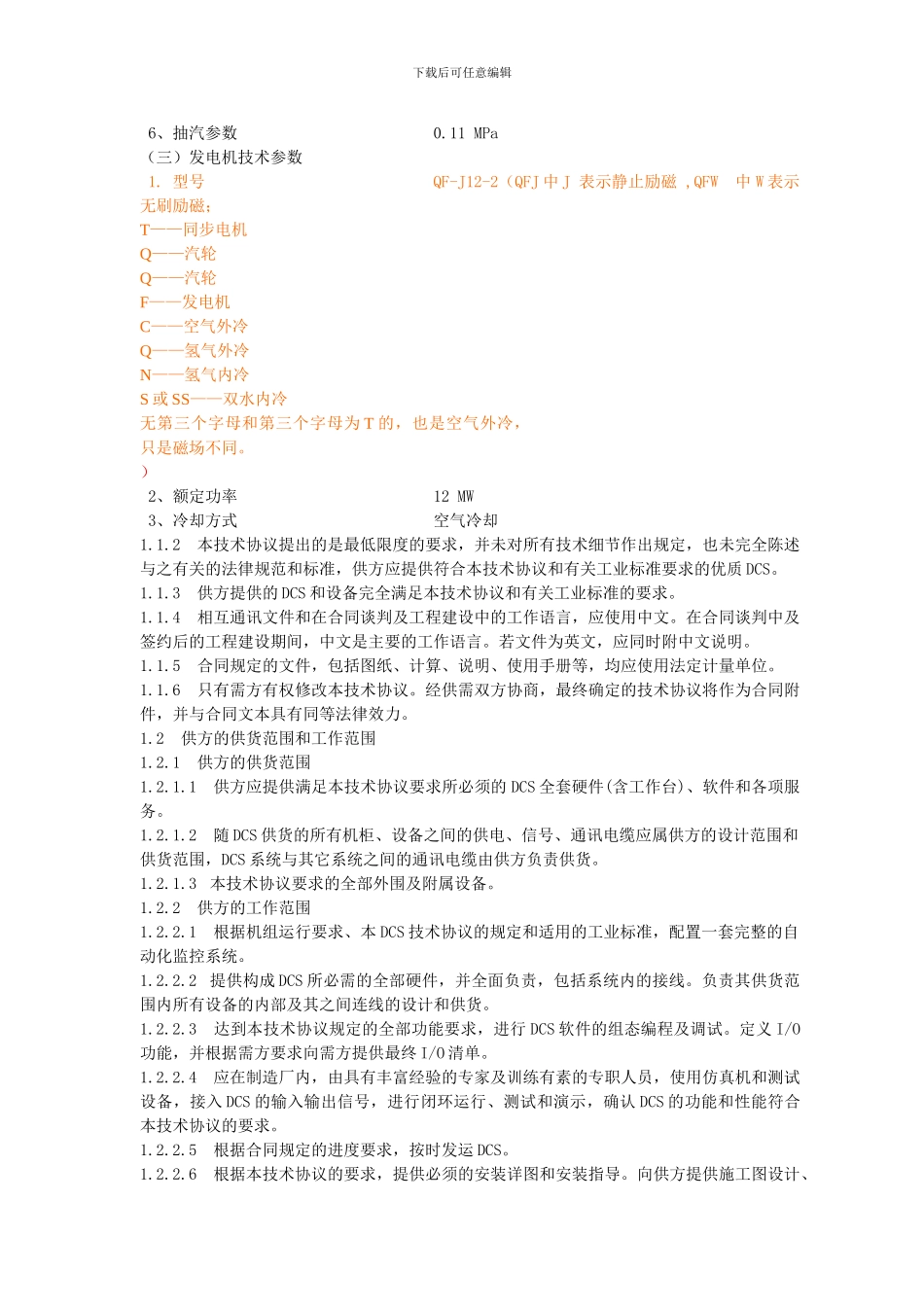

下载后可任意编辑安庆市城市生活垃圾焚烧发电项目分散控制系统（DCS）技术协议需方：安庆皖能中科环保电力有限公司供方：上海乐华电子科技进展有限公司设计方：中国轻工业广州设计工程有限公司 2024 年 5 月1. 范围1.1 总则下载后可任意编辑1.1.1 本技术协议仅对安庆市城市生活垃圾焚烧发电工程采纳的分散控制系统(以下简称DCS)提出了技术方面和其他有关方面的要求，内容是按整个工程采纳一套 DCS 系统的要求编制的。工程概况：本工程为两炉两机的规模（2×500t/d 循环流化床锅炉、2×12MW 抽凝式汽轮发电机），锅炉主蒸汽和给水均为母管制，发电机为空冷式汽轮发电机；机炉中央控制室设置在主厂房7.0 米标高层,它是锅炉、汽机、电气及各辅助设备的控制中心,2 台循环流化床锅炉、2 台汽轮机和电气控制共用一个控制室；电子设备间设置在机炉中央控制室旁的 7.0 米标高的一个房间,DCS 的控制机柜布置在电子设备间；综合水泵房设置远程控制站，DCS 远程控制柜布置在综合水泵房。安装在中央控制室内的设备：a 6 台操作员站（2 台锅炉操作站,2 台汽机操作站,1 台公用操作站,1 台电气操作站），并配操作台；另配置 1 台综合保护信息管理系统操作台(配置同操作员站操作台）。b 1 台值长站（配置同操作员站）,并配值长操作台；d 2 台彩色打印机及操作台。 安装在工程师室内的设备：a 1 台工程师站及操作台；b 1 台彩色打印机及操作台。安装在电子设备间的设备： a DCS 电源柜；b DCS 控制柜；安装在综合泵房内的设备：a DCS 远程控制柜处理器模件采纳冗余配置方式，提供 6 对冗余处理器模件，处理器模件配置如下：系统1#锅炉2#锅炉1#汽机2#汽机公用部分综合泵房处理器模件1 对1 对1 对1 对1 对1 对机组参数如下：（一）锅炉技术参数1、 厂家无锡太湖锅炉有限公司2、 型号ZK-40/3.82-T3、 额定蒸发量45 t/h4、 主汽压3.82 MPa5、 主汽温450 ℃6、 给水温度150 ℃（二）汽机技术参数 1、厂家洛阳发电设备厂 2、额定功率12 MW3、主汽压3.43 MPa（绝对）4、主汽温435 ℃5、额定抽汽量0.63T／H下载后可任意编辑6、抽汽参数0.11 MPa（三）发电机技术参数 1. 型号QF-J12-2（QFJ 中 J 表示静止励磁 ,QFW 中 W 表示无刷励磁；T——同步电机Q——汽轮Q——汽轮F——发电机C——空气外冷Q——氢气外冷N——氢气内冷S 或 SS——双水内冷无第三个字母和第三个字母为 T 的，也是空气外冷...
