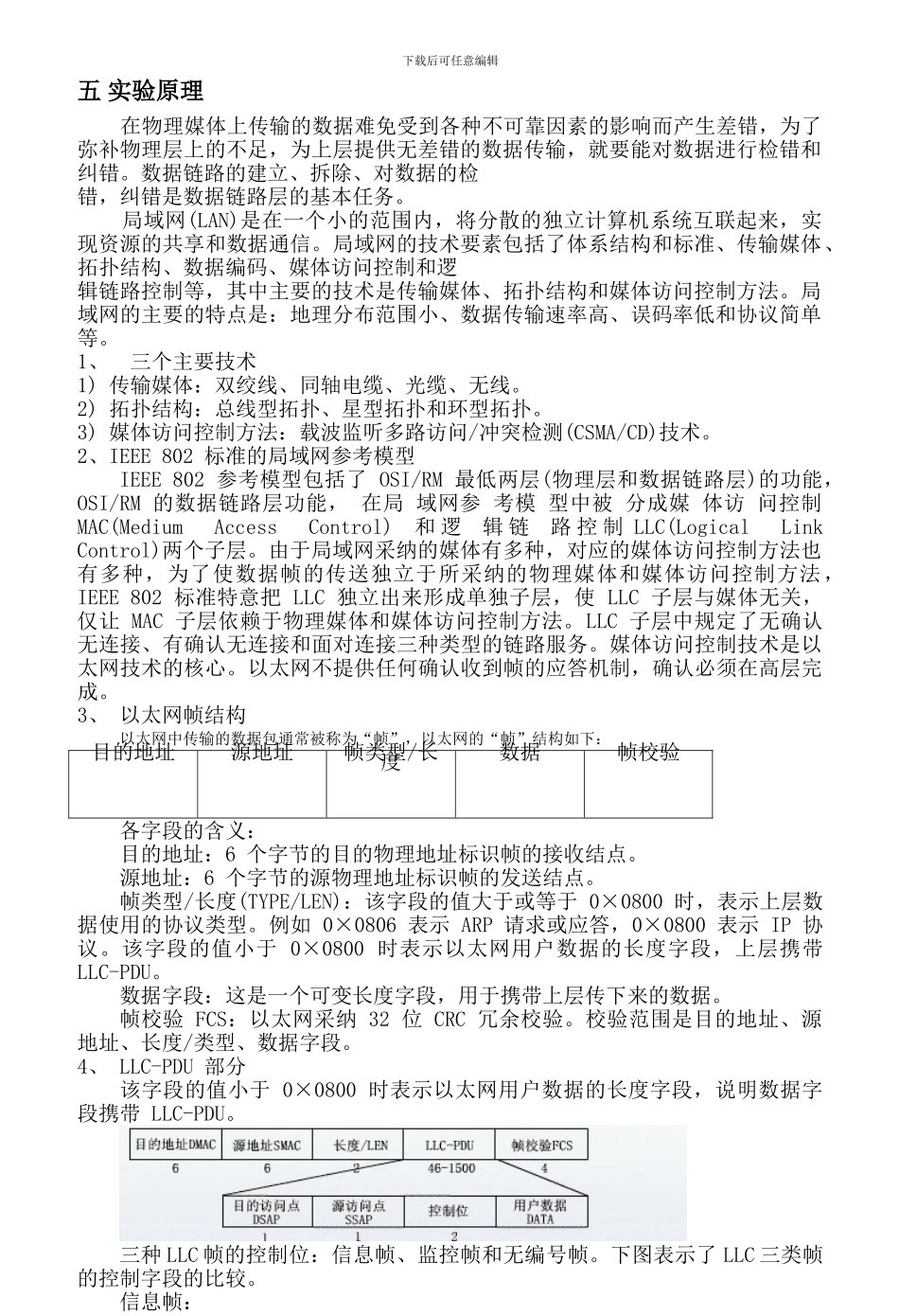

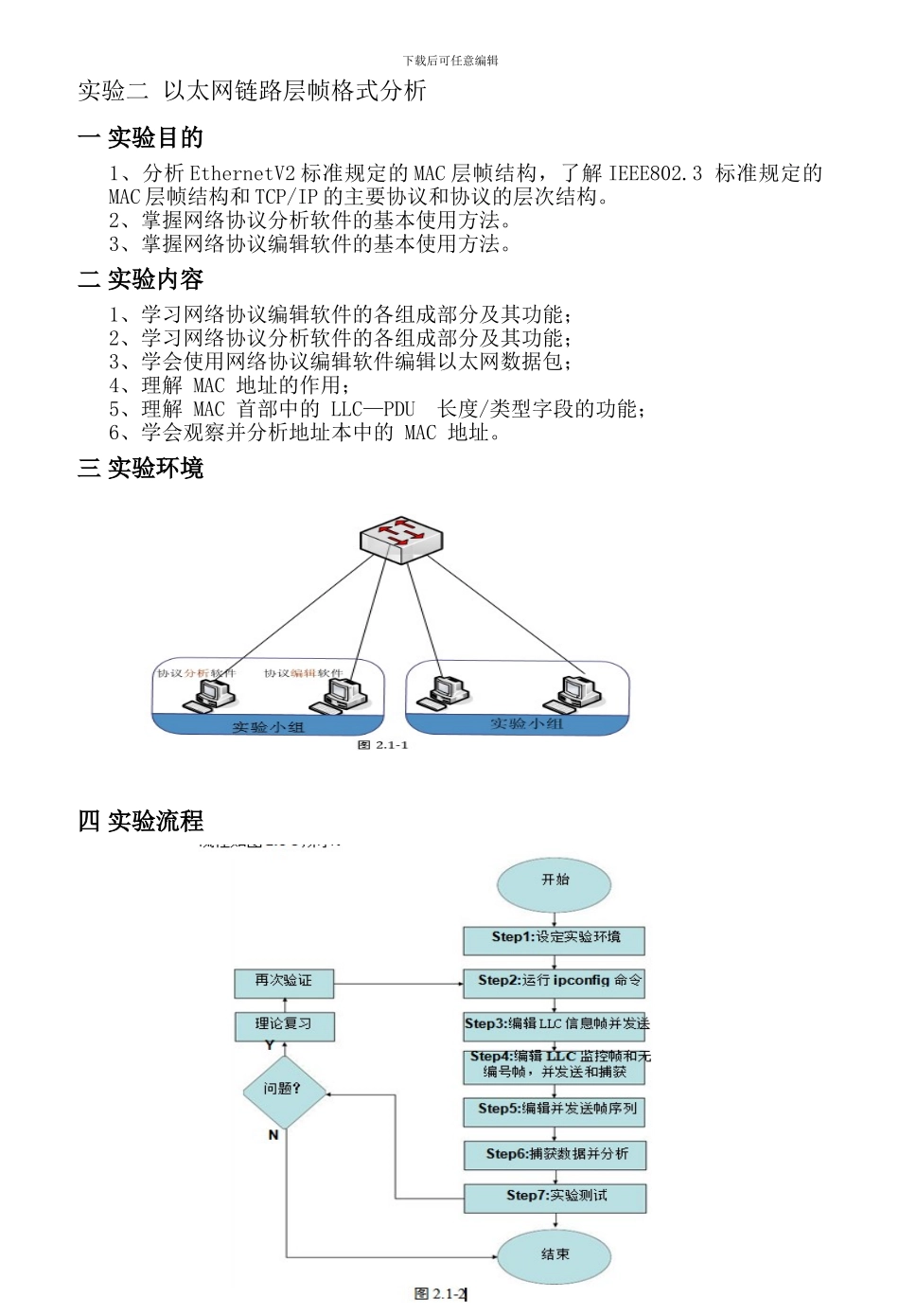

下载后可任意编辑实验二 以太网链路层帧格式分析一 实验目的1、分析 EthernetV2 标准规定的 MAC 层帧结构，了解 IEEE802.3 标准规定的MAC 层帧结构和 TCP/IP 的主要协议和协议的层次结构。2、掌握网络协议分析软件的基本使用方法。 3、掌握网络协议编辑软件的基本使用方法。二 实验内容 1、学习网络协议编辑软件的各组成部分及其功能； 2、学习网络协议分析软件的各组成部分及其功能； 3、学会使用网络协议编辑软件编辑以太网数据包； 4、理解 MAC 地址的作用； 5、理解 MAC 首部中的 LLC—PDU 长度/类型字段的功能； 6、学会观察并分析地址本中的 MAC 地址。 三 实验环境四 实验流程下载后可任意编辑五 实验原理 在物理媒体上传输的数据难免受到各种不可靠因素的影响而产生差错，为了弥补物理层上的不足，为上层提供无差错的数据传输，就要能对数据进行检错和纠错。数据链路的建立、拆除、对数据的检错，纠错是数据链路层的基本任务。 局域网(LAN)是在一个小的范围内，将分散的独立计算机系统互联起来，实现资源的共享和数据通信。局域网的技术要素包括了体系结构和标准、传输媒体、拓扑结构、数据编码、媒体访问控制和逻辑链路控制等，其中主要的技术是传输媒体、拓扑结构和媒体访问控制方法。局域网的主要的特点是：地理分布范围小、数据传输速率高、误码率低和协议简单等。 1、 三个主要技术 1) 传输媒体：双绞线、同轴电缆、光缆、无线。 2) 拓扑结构：总线型拓扑、星型拓扑和环型拓扑。 3) 媒体访问控制方法：载波监听多路访问/冲突检测(CSMA/CD)技术。 2、IEEE 802 标准的局域网参考模型 IEEE 802 参考模型包括了 OSI/RM 最低两层(物理层和数据链路层)的功能，OSI/RM 的数据链路层功能， 在局 域网参 考模 型中被 分成媒 体访 问控制 MAC(Medium Access Control) 和 逻 辑 链 路 控 制 LLC(Logical Link Control)两个子层。由于局域网采纳的媒体有多种，对应的媒体访问控制方法也有多种，为了使数据帧的传送独立于所采纳的物理媒体和媒体访问控制方法，IEEE 802 标准特意把 LLC 独立出来形成单独子层，使 LLC 子层与媒体无关，仅让 MAC 子层依赖于物理媒体和媒体访问控制方法。LLC 子层中规定了无确认无连接、有确认无连接和面对连接三种类型的链路服务。媒体访问控制技术是以太网技术的核心。以太网不提供任何确认收到帧的应答机制，确认必须在高层完成。...
