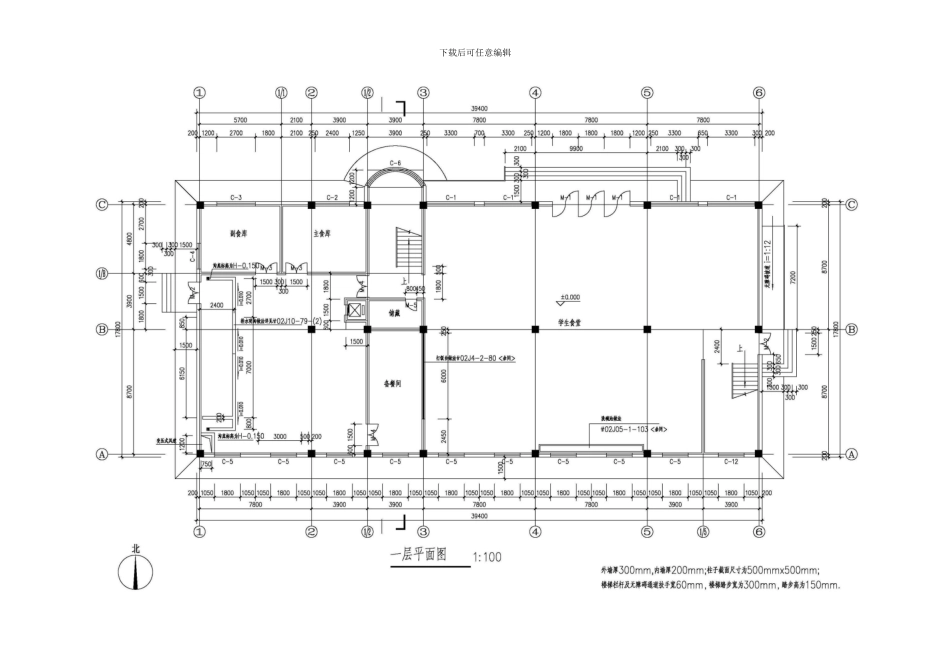

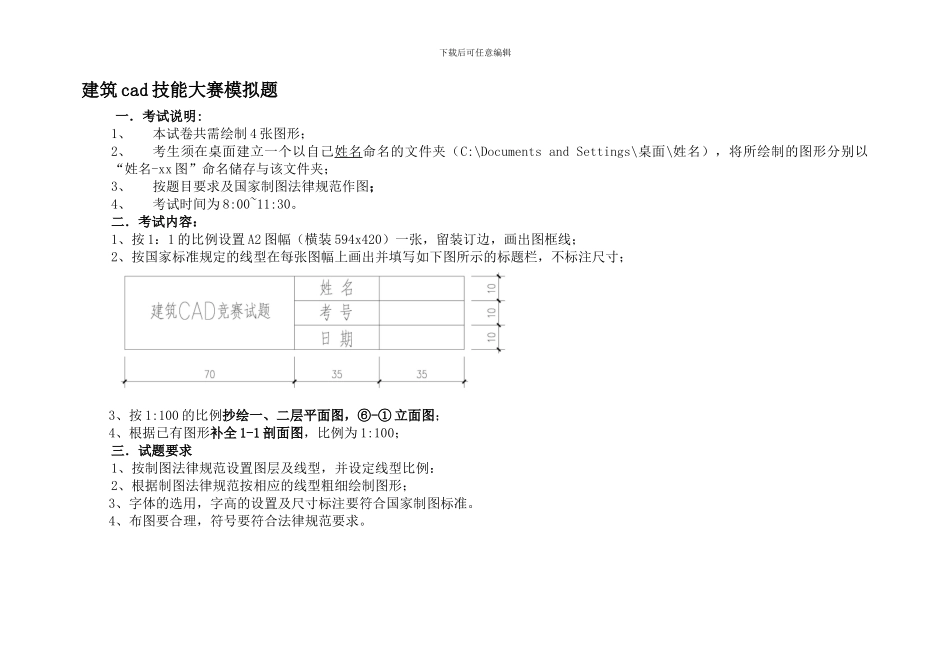

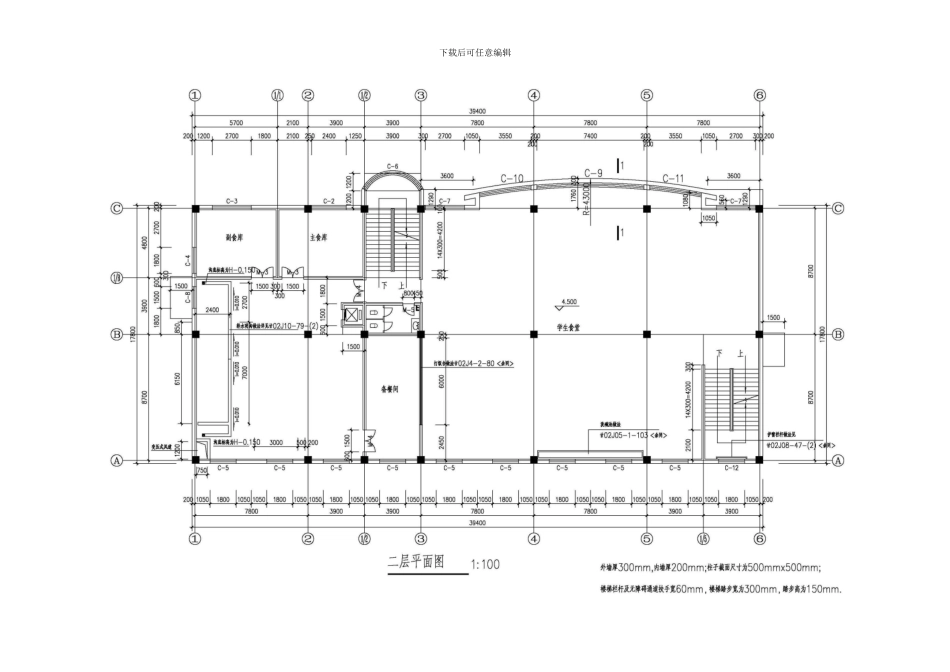

下载后可任意编辑建筑 cad 技能大赛模拟题 一．考试说明:1、本试卷共需绘制 4 张图形；2、考生须在桌面建立一个以自己姓名命名的文件夹（C:\Documents and Settings\桌面\姓名），将所绘制的图形分别以“姓名-xx 图”命名储存与该文件夹；3、按题目要求及国家制图法律规范作图；4、考试时间为 8:00~11:30。二．考试内容：1、按 1：1 的比例设置 A2 图幅（横装 594x420）一张，留装订边，画出图框线；2、按国家标准规定的线型在每张图幅上画出并填写如下图所示的标题栏，不标注尺寸；3、按 1:100 的比例抄绘一、二层平面图，⑥-① 立面图；4、根据已有图形补全 1-1 剖面图，比例为 1:100；三．试题要求1、按制图法律规范设置图层及线型，并设定线型比例：2、根据制图法律规范按相应的线型粗细绘制图形；3、字体的选用，字高的设置及尺寸标注要符合国家制图标准。4、布图要合理，符号要符合法律规范要求。下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑
