技术协议(自耦降压启动柜)

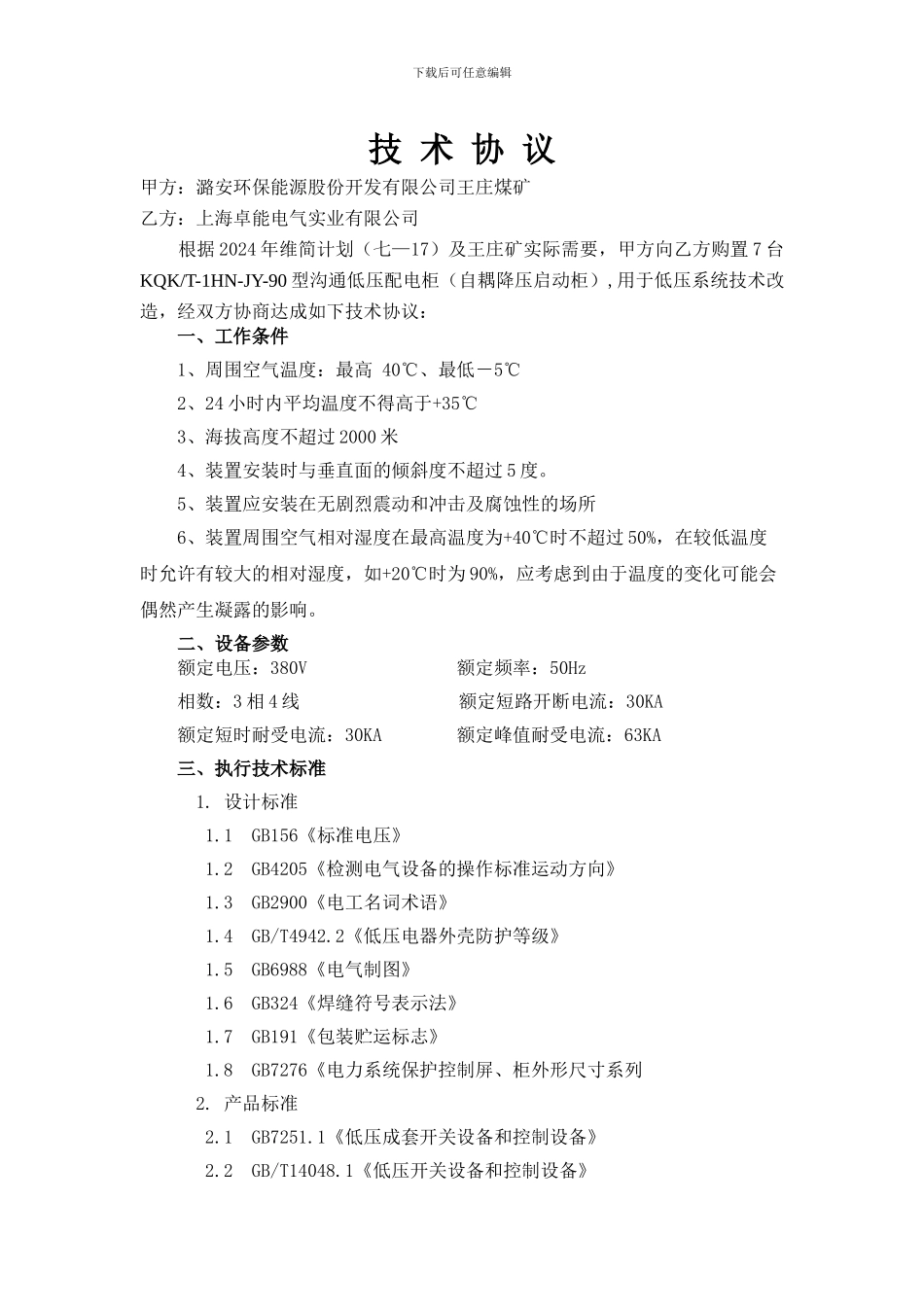

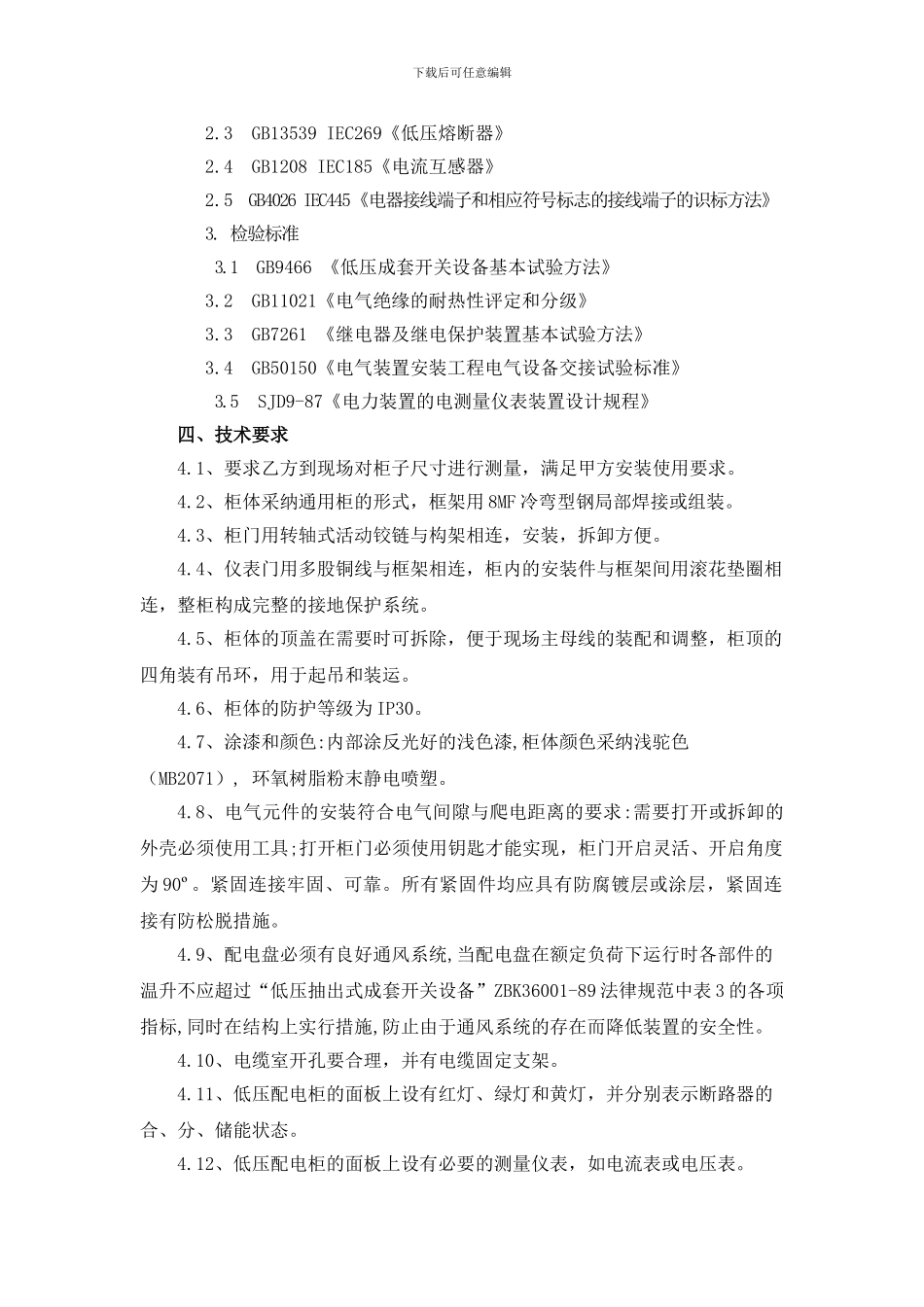

下载后可任意编辑技 术 协 议甲方：潞安环保能源股份开发有限公司王庄煤矿乙方：上海卓能电气实业有限公司 根据 2024 年维简计划（七—17）及王庄矿实际需要，甲方向乙方购置 7 台KQK/T-1HN-JY-90 型沟通低压配电柜（自耦降压启动柜）,用于低压系统技术改造，经双方协商达成如下技术协议：一、工作条件1、周围空气温度：最高 40℃、最低－5℃ 2、24 小时内平均温度不得高于+35℃3、海拔高度不超过 2000 米4、装置安装时与垂直面的倾斜度不超过 5 度。5、装置应安装在无剧烈震动和冲击及腐蚀性的场所6、装置周围空气相对湿度在最高温度为+40℃时不超过 50%，在较低温度时允许有较大的相对湿度，如+20℃时为 90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。二、设备参数额定电压：380V 额定频率：50Hz 相数：3 相 4 线 额定短路开断电流：30KA 额定短时耐受电流：30KA 额定峰值耐受电流：63KA 三、执行技术标准1. 设计标准1.1 GB156《标准电压》1.2 GB4205《检测电气设备的操作标准运动方向》1.3 GB2900《电工名词术语》1.4 GB/T4942.2《低压电器外壳防护等级》1.5 GB6988《电气制图》1.6 GB324《焊缝符号表示法》1.7 GB191《包装贮运标志》1.8 GB7276《电力系统保护控制屏、柜外形尺寸系列2. 产品标准2.1 GB7251.1《低压成套开关设备和控制设备》2.2 GB/T14048.1《低压开关设备和控制设备》下载后可任意编辑2.3 GB13539 IEC269《低压熔断器》2.4 GB1208 IEC185《电流互感器》2.5 GB4026 IEC445《电器接线端子和相应符号标志的接线端子的识标方法》3. 检验标准3.1 GB9466 《低压成套开关设备基本试验方法》3.2 GB11021《电气绝缘的耐热性评定和分级》3.3 GB7261 《继电器及继电保护装置基本试验方法》3.4 GB50150《电气装置安装工程电气设备交接试验标准》3.5 SJD9-87《电力装置的电测量仪表装置设计规程》四、技术要求4.1、要求乙方到现场对柜子尺寸进行测量，满足甲方安装使用要求。4.2、柜体采纳通用柜的形式，框架用 8MF 冷弯型钢局部焊接或组装。4.3、柜门用转轴式活动铰链与构架相连，安装，拆卸方便。4.4、仪表门用多股铜线与框架相连，柜内的安装件与框架间用滚花垫圈相连，整柜构成完整的接地保护系统。4.5、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。4.6、柜体的防护等级为 IP30。4.7、涂漆和颜色:内部涂反光好的浅色...
