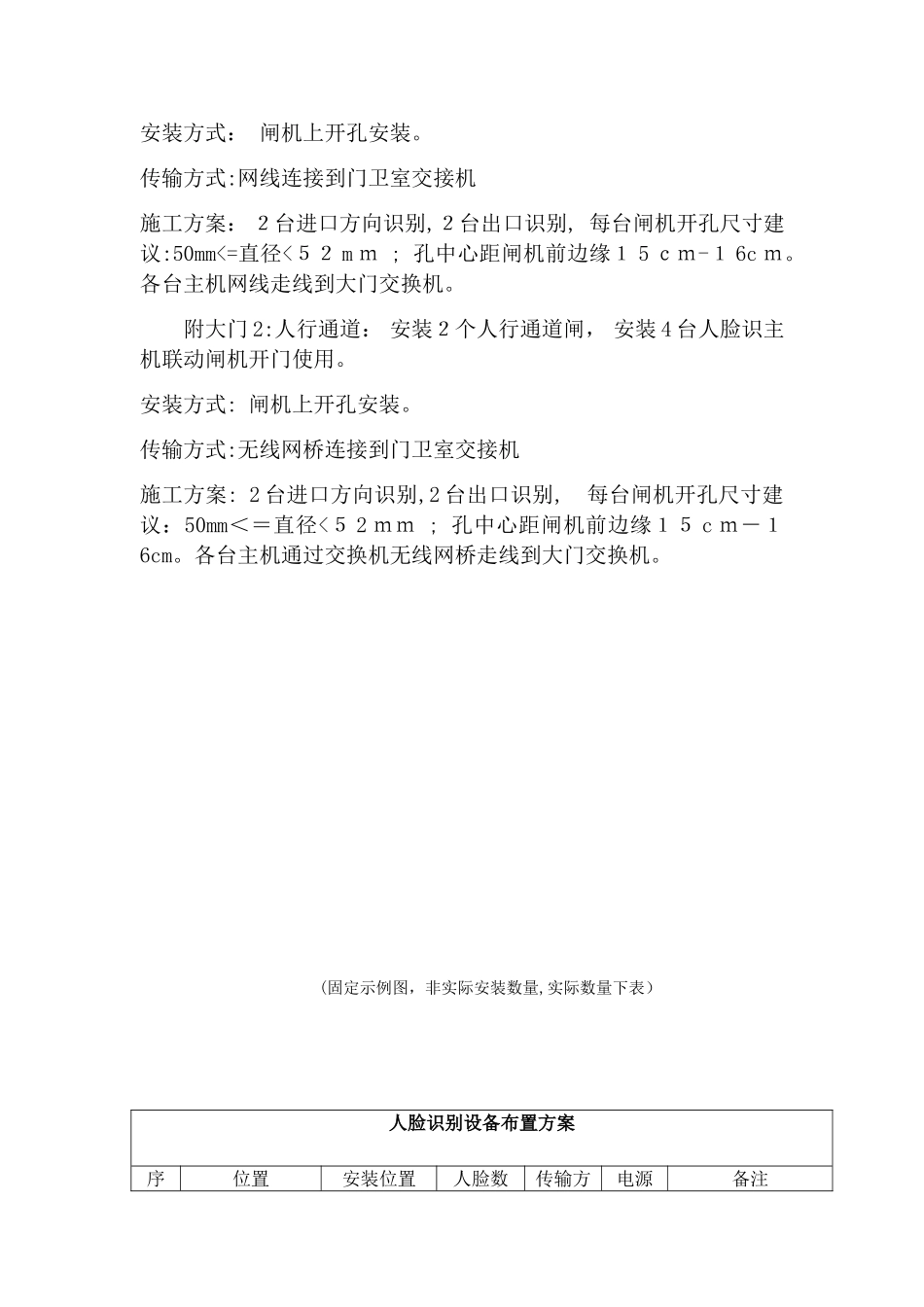

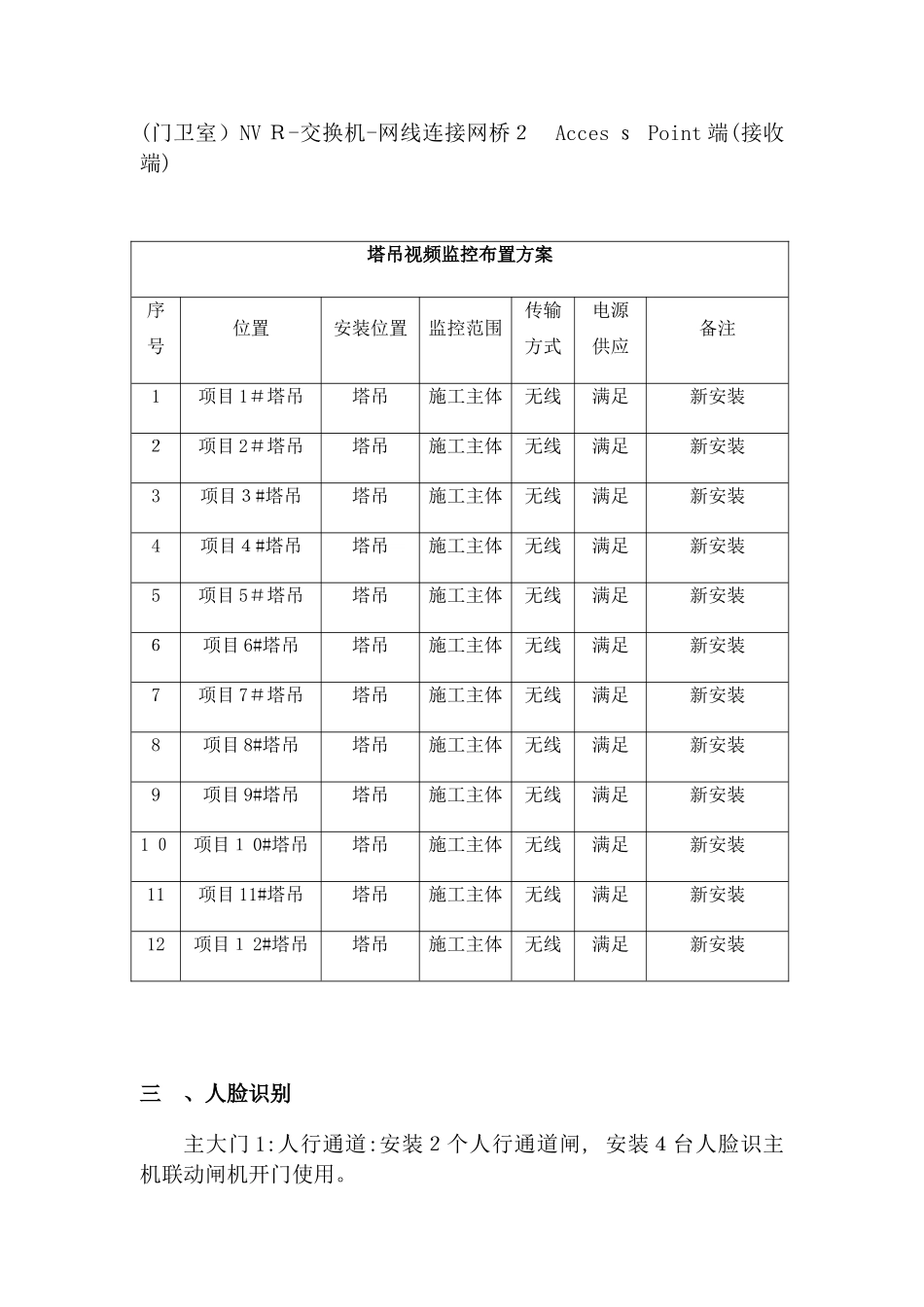

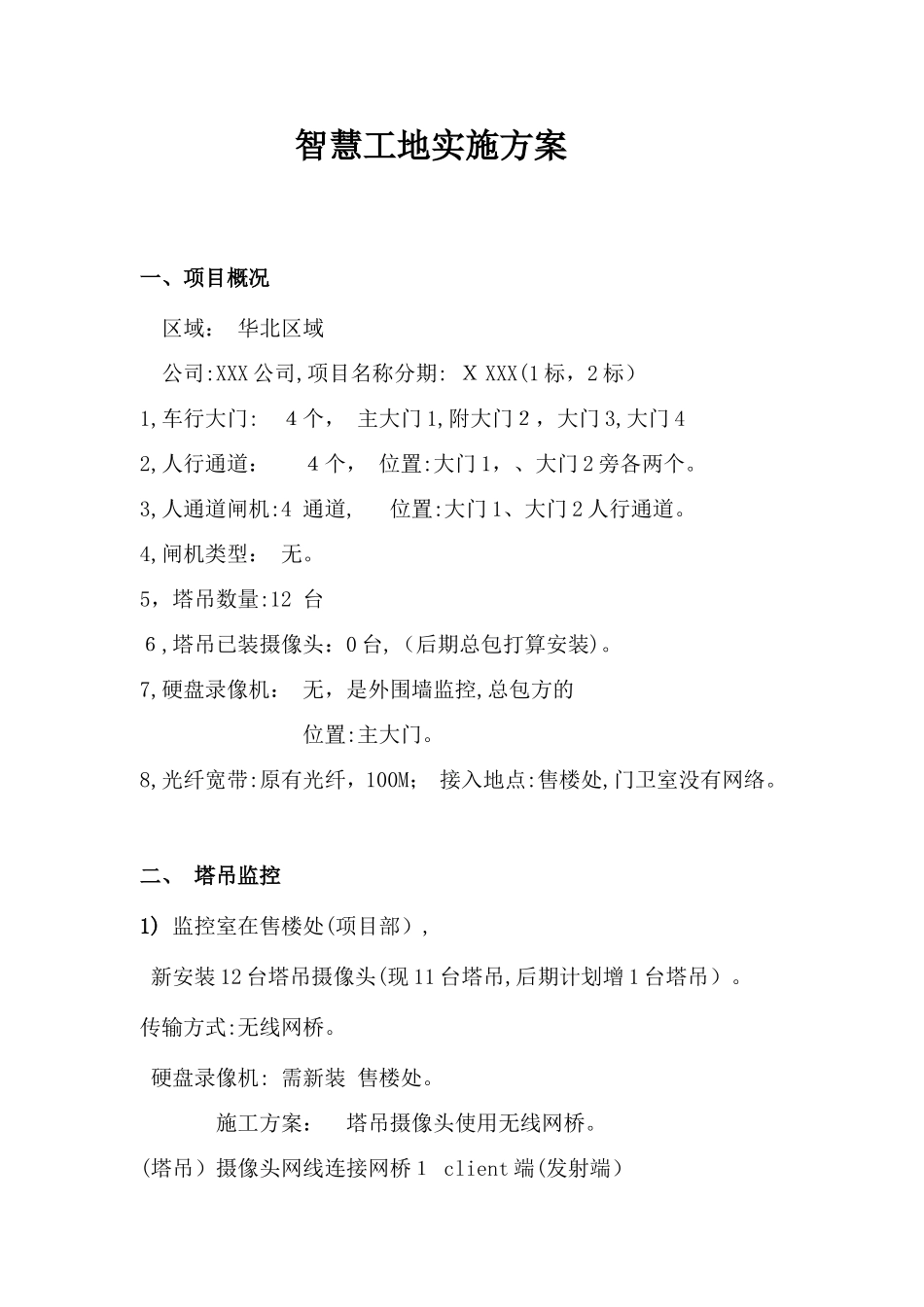

智慧工地实施方案一、项目概况区域：华北区域公司:XXX公司,项目名称分期:ＸXXX(1标，2标）1,车行大门:４个，主大门1,附大门２，大门3,大门42,人行通道：４个，位置:大门1，、大门2旁各两个。3,人通道闸机:4通道,位置:大门1、大门2人行通道。4,闸机类型：无。5，塔吊数量:12台６,塔吊已装摄像头：0台,（后期总包打算安装)。7,硬盘录像机：无，是外围墙监控,总包方的位置:主大门。8,光纤宽带:原有光纤，100M；接入地点:售楼处,门卫室没有网络。二、塔吊监控1)监控室在售楼处(项目部）,新安装12台塔吊摄像头(现11台塔吊,后期计划增1台塔吊）。传输方式:无线网桥。硬盘录像机:需新装售楼处。施工方案：塔吊摄像头使用无线网桥。(塔吊）摄像头网线连接网桥１client端(发射端）(门卫室）NVＲ-交换机-网线连接网桥２AccesｓPoint端(接收端)塔吊视频监控布置方案序号位置安装位置监控范围传输方式电源供应备注1项目1＃塔吊塔吊施工主体无线满足新安装２项目2＃塔吊塔吊施工主体无线满足新安装3项目３#塔吊塔吊施工主体无线满足新安装4项目４#塔吊塔吊施工主体无线满足新安装5项目5＃塔吊塔吊施工主体无线满足新安装６项目6#塔吊塔吊施工主体无线满足新安装7项目7＃塔吊塔吊施工主体无线满足新安装8项目8#塔吊塔吊施工主体无线满足新安装9项目9#塔吊塔吊施工主体无线满足新安装1０项目１0#塔吊塔吊施工主体无线满足新安装11项目11#塔吊塔吊施工主体无线满足新安装12项目１2#塔吊塔吊施工主体无线满足新安装三、人脸识别主大门1:人行通道:安装２个人行通道闸,安装４台人脸识主机联动闸机开门使用。安装方式：闸机上开孔安装。传输方式:网线连接到门卫室交接机施工方案：２台进口方向识别,２台出口识别,每台闸机开孔尺寸建议:50mm<=直径<５２mｍ;孔中心距闸机前边缘１5ｃｍ-１6cｍ。各台主机网线走线到大门交换机。附大门2:人行通道：安装２个人行通道闸，安装4台人脸识主机联动闸机开门使用。安装方式:闸机上开孔安装。传输方式:无线网桥连接到门卫室交接机施工方案:2台进口方向识别,2台出口识别,每台闸机开孔尺寸建议：50mm＜＝直径<５2ｍｍ;孔中心距闸机前边缘１５cｍ－１6cm。各台主机通过交换机无线网桥走线到大门交换机。(固定示例图，非实际安装数量,实际数量下表）人脸识别设备布置方案序位置安装位置人脸数传输方电源备注号量式供应1大门１旁人行闸机2个通道4台有线满足2大门２旁人行闸机2个通道４台无线满足3四、车牌识别大门1：安装1进1出,2台。位置：大门内俩侧地面安装传输方式:网线连接到门卫室交接机施工方案：大门内右侧落地安装车牌识别一体机识别进入方向车辆,网线连接至大门交换机,水泥地膨胀螺栓固定,ｐvc管线防水处理。大门内左侧落地安装车牌识别一体机识别进入方向车辆，网线连接至大门交换机，水泥地膨胀螺栓固定，pvc管线防水处理。大门2:安装1进１出，2台。位置：大门外俩侧地面安装传输方式：无线网桥连接到门卫室交接机施工方案：大门外右侧落地安装车牌识别一体机识别进入方向车辆，网线连接至大门交换机,水泥地膨胀螺栓固定．大门外左侧落地安装车牌识别一体机识别进入方向车辆,无线网桥连接至门卫室交换机,水泥地膨胀螺栓固定．大门３:安装1进1出，2台。位置:大门外俩侧地面安装传输方式：无线网桥连接到门卫室交接机施工方案:大门外右侧落地安装车牌识别一体机识别进入方向车辆,网线连接至大门交换机，水泥地膨胀螺栓固定．大门外左侧落地安装车牌识别一体机识别进入方向车辆,无线网桥连接至门卫室交换机，水泥地膨胀螺栓固定．大门4:安装1进1出,2台。位置：大门外俩侧地面安装传输方式:无线网桥连接到门卫室交接机施工方案：大门外右侧落地安装车牌识别一体机识别进入方向车辆，网线连接至大门交换机，水泥地膨胀螺栓固定.大门外左侧落地安装车牌识别一体机识别进入方向车辆,无线网桥连接至门卫室交换机，水泥地膨胀螺栓固定.车牌识别设备布置方案序号位置安装位置车牌数量传输方式电源供应备注1标1大门1大门内俩侧2台有线满足2标1大门2大门外俩侧2台无线满足３标２大门3大门内俩侧２台无线满足4标2大门4大门外俩侧2台无线满足五、组网设计1：(监控室）硬盘...
