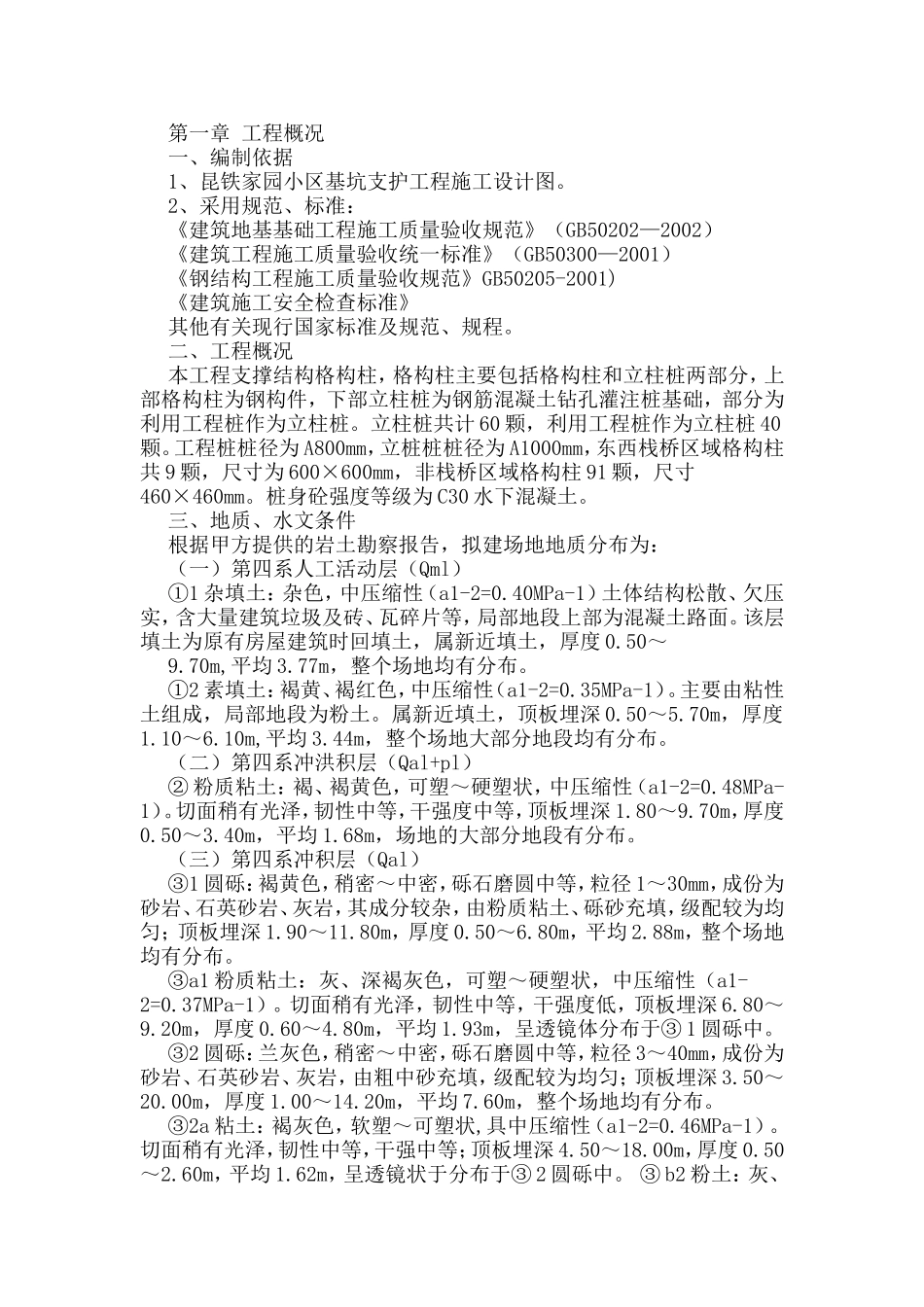

第一章工程概况一、编制依据1、昆铁家园小区基坑支护工程施工设计图。2、采用规范、标准：《建筑地基基础工程施工质量验收规范》（GB50202—2002）《建筑工程施工质量验收统一标准》（GB50300—2001）《钢结构工程施工质量验收规范》GB50205-2001)《建筑施工安全检查标准》其他有关现行国家标准及规范、规程。二、工程概况本工程支撑结构格构柱，格构柱主要包括格构柱和立柱桩两部分，上部格构柱为钢构件，下部立柱桩为钢筋混凝土钻孔灌注桩基础，部分为利用工程桩作为立柱桩。立柱桩共计60颗，利用工程桩作为立柱桩40颗。工程桩桩径为A800mm，立桩桩桩径为A1000mm，东西栈桥区域格构柱共9颗，尺寸为600×600mm，非栈桥区域格构柱91颗，尺寸460×460mm。桩身砼强度等级为C30水下混凝土。三、地质、水文条件根据甲方提供的岩土勘察报告，拟建场地地质分布为：（一）第四系人工活动层（Qml）①1杂填土：杂色，中压缩性（a1-2=0.40MPa-1）土体结构松散、欠压实，含大量建筑垃圾及砖、瓦碎片等，局部地段上部为混凝土路面。该层填土为原有房屋建筑时回填土，属新近填土，厚度0.50～9.70m,平均3.77m，整个场地均有分布。①2素填土：褐黄、褐红色，中压缩性（a1-2=0.35MPa-1）。主要由粘性土组成，局部地段为粉土。属新近填土，顶板埋深0.50～5.70m，厚度1.10～6.10m,平均3.44m，整个场地大部分地段均有分布。（二）第四系冲洪积层（Qal+pl）②粉质粘土：褐、褐黄色，可塑～硬塑状，中压缩性（a1-2=0.48MPa-1）。切面稍有光泽，韧性中等，干强度中等，顶板埋深1.80～9.70m，厚度0.50～3.40m，平均1.68m，场地的大部分地段有分布。（三）第四系冲积层（Qal）③1圆砾：褐黄色，稍密～中密，砾石磨圆中等，粒径1～30mm，成份为砂岩、石英砂岩、灰岩，其成分较杂，由粉质粘土、砾砂充填，级配较为均匀；顶板埋深1.90～11.80m，厚度0.50～6.80m，平均2.88m，整个场地均有分布。③a1粉质粘土：灰、深褐灰色，可塑～硬塑状，中压缩性（a1-2=0.37MPa-1）。切面稍有光泽，韧性中等，干强度低，顶板埋深6.80～9.20m，厚度0.60～4.80m，平均1.93m，呈透镜体分布于③1圆砾中。③2圆砾：兰灰色，稍密～中密，砾石磨圆中等，粒径3～40mm，成份为砂岩、石英砂岩、灰岩，由粗中砂充填，级配较为均匀；顶板埋深3.50～20.00m，厚度1.00～14.20m，平均7.60m，整个场地均有分布。③2a粘土：褐灰色，软塑～可塑状,具中压缩性（a1-2=0.46MPa-1）。切面稍有光泽，韧性中等，干强中等；顶板埋深4.50～18.00m，厚度0.50～2.60m，平均1.62m，呈透镜状于分布于③2圆砾中。③b2粉土：灰、褐灰，湿，密实～中密，中压缩性（a1-2=0.31MPa-1）。局部相变为粉砂，粘粒含量百分率3.40%～10.60%，平均8.00%。摇振反应中等，切面无光泽，韧性低，干强度低，顶板埋深6.50～18.80m，厚度0.70～3.00m，平均1.55m，呈透镜体分布于③2圆砾中。（四）第四系冲湖积层（Qal+l）④1粉质粘土:兰灰、褐灰色，可塑～硬塑状，具中压缩性（a1-2=0.33MPa-1）。切面稍有光泽，韧性中等，干强度中等；局部少许颗粒状钙质结核；顶板埋深15.70～23.80m，厚度0.50～6.30m，平均1.77m,全场地均有分布。④2粉土：局部相变为粉砂，兰灰、褐灰色，局部为灰黑色，中密～密实，湿，无光泽，干强度低，摇震反应中等，粘粒含量2.30～16.60%，平均7.85%；顶板埋深13.70～27.30m，厚度0.60～12.20m，平均3.97m,全场地均有分布。④2a砾砂：褐灰、兰灰，松散～稍密。粒径0.8～10mm，粘粒含量0.00～7.10%，平均7.10%，成份为砂岩、灰岩，由粉质粘土充填，局部含有钙质结核；顶板埋深15.70～30.00m，厚度0.50～2.50m，平均1.22m,呈透镜状分布于④2粉土层中。④2b粘土:兰灰、深灰色，可塑～硬塑状，具中压缩性（a1-2=0.35MPa-1）。切面稍有光泽，韧性中等，干强度中等；顶板埋深17.80～24.20m，厚度0.50～5.70m，平均1.68m,呈透镜状分布于④2粉土层中。④3粘土:褐灰、深灰色，可塑～硬塑状，具中压缩性（a1-2=0.32MPa-1）。切面稍有光泽，韧性中等，干强度中等；局部少许颗粒状钙质结核；顶板埋深18.90～33.80m，厚度0.70～15.50m，平均5.69m,全场地均有分布。④3...
