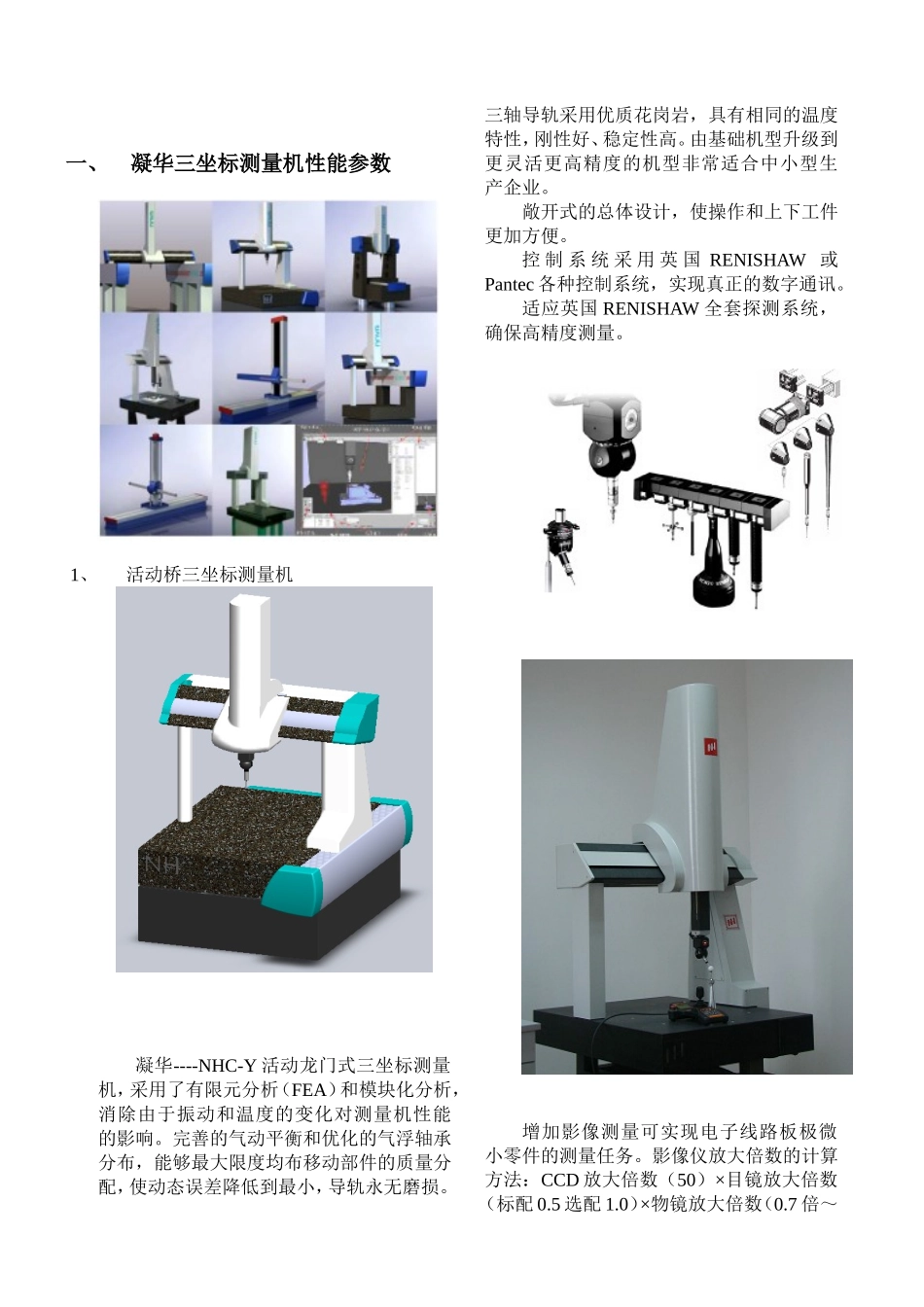

一、凝华三坐标测量机性能参数1、活动桥三坐标测量机凝华----NHC-Y活动龙门式三坐标测量机，采用了有限元分析（FEA）和模块化分析，消除由于振动和温度的变化对测量机性能的影响。完善的气动平衡和优化的气浮轴承分布，能够最大限度均布移动部件的质量分配，使动态误差降低到最小，导轨永无磨损。三轴导轨采用优质花岗岩，具有相同的温度特性，刚性好、稳定性高。由基础机型升级到更灵活更高精度的机型非常适合中小型生产企业。敞开式的总体设计，使操作和上下工件更加方便。控制系统采用英国RENISHAW或Pantec各种控制系统，实现真正的数字通讯。适应英国RENISHAW全套探测系统，确保高精度测量。增加影像测量可实现电子线路板极微小零件的测量任务。影像仪放大倍数的计算方法：CCD放大倍数（50）×目镜放大倍数（标配0.5选配1.0）×物镜放大倍数（0.7倍～4.5倍）激光扫描系统实现可点云为用户的返求提供更有效的便利。NHC-Y系列提供稳定的工作性能，它能瞬间提供生产所需数据。生产工艺很少被中断。测量机参数表型号行程范围精度指标系统净重被测工件最大重量XYZE（μm）R（μm）Y4434004003002.5+3.0L/10002.41000400Y5445004004002.5+3.0L/10002.41200400Y5645006004002.5+3.5L/10002.41400500Y6546005004002.5+3.5L/10002.41440600Y7647006004002.5+3.5L/10002.41550700Y8648006004002.7+3.5L/10002.819001000Y7877008007002.5+3.5L/10002.820001000Y106410006004002.7+3.5L/10003.022001000Y8668006006002.7+3.5L/10003.01800800Y8758007005002.7+3.5L/10002.82000800Y6856008005002.7+3.5L/10002.81600700Y610460010004002.9+3.5L/10002.81900700Y810680010006002.9+3.5L/10003.024001000Y10128100012008002.9+4.0L/10003.030001000Y10158100015008002.9+4.0L/10003.033001000Y1215101200150010003.5+4.0L/10003.265002000Y1220101200200010003.5+4.0L/10003.285002000Y1225101200250010003.5+4.0L/10003.2105002000Y1230101200300010003.5+4.0L/10003.21250020002、固定桥三坐标测量机NHC-F系列固定桥式三坐标测量机稳定的结构横梁和主轴采用对温度极不敏感的材料，受温度波动的影响非常小，从而提高测量结果的准确性、可靠性。采用先进的滚珠丝杠设计手段与方法，大驱动力会直接转化成大的加速和减速运动，反向零间隙和平稳运行是卓越的定位性能和高扫描精度的基础。驱动机构的大尺寸提供了优秀的长期稳定性和系统本质上的耐磨损性。所有轴都采用气浮轴承，四面环抱技术保证测量运行的高度稳定和高精度。测坐方面可选用RTP20、PH10T、SP80测坐，测头模块应尽量配置精度较高的TP800、TP7M、TP200等，也可选用SP80、SP25扫描测头。探针更换架：标准配备6工位，节省更换测针和校准测针的时间。强大的软件可实现测量、扫描、激光扫描和脱机编程等多种功能。结构稳定，整机刚性高，中央驱动形式的采用，使偏摆误差降低，光栅尺在工作台的中央，极大限度的减小阿贝误差，X,Y方向相互独立，降低了相互之间的影响，多用于精密测量上。由于成本较高一般使用在计量精密检测室。NHC-F系列三坐标测量机技术参数型号行程范围精度标准重复精度系统净重测量工件最大重量XYZNHC-F5535005003001.5+L/3001.66000300NHC-F5645646004001.6+L/3001.76200350NHC-F5745007004001.6+L/3001.76600350NHC-F5855008005001.6+L/3001.77000400NHC-F5865008006001.8+L/3001.87200600NHC-F810680010006001.8+L/3001.978007003、龙门式三坐标测量机（高架桥）NHC-G系列龙门式三坐标测量机针对超大型工件的精确测量，便于工件安装、检测和观察，允许操作者在操作时能够靠近被测工件，具有多重安全保护装置，操作安全性高；可选择双光栅双驱动系统确保NHC-G系列测量机以简单的机械结构获得高可靠性和高精度，从而完成超大型工件的测量和对于复杂形状、自由曲面的扫描。RENISHAW全自动旋转测坐PH10T、PH10MQ给测量节省了时间。同时增加的探头更换架解决了测针更换给后校准浪费的时间。NHC-G系列三坐标测量机性能指标型号行程测量精度（μm）长度重复精度重量XYZ平行轴方向空间任意方向NHC-G-G203010200030001000...
