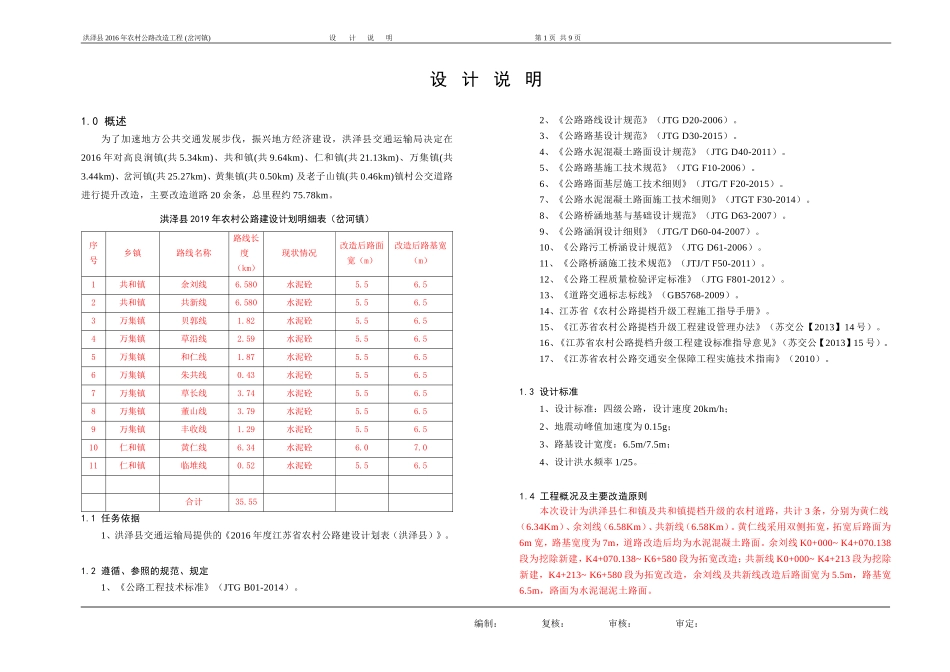

洪泽县2016年农村公路改造工程(岔河镇)设计说明第1页共9页设计说明1.0概述为了加速地方公共交通发展步伐，振兴地方经济建设，洪泽县交通运输局决定在2016年对高良涧镇(共5.34km)、共和镇(共9.64km)、仁和镇(共21.13km)、万集镇(共3.44km)、岔河镇(共25.27km)、黄集镇(共0.50km)及老子山镇(共0.46km)镇村公交道路进行提升改造，主要改造道路20余条，总里程约75.78km。洪泽县2019年农村公路建设计划明细表（岔河镇）序号乡镇路线名称路线长度（km）现状情况改造后路面宽（m）改造后路基宽（m）1共和镇余刘线6.580水泥砼5.56.52共和镇共新线6.580水泥砼5.56.53万集镇贝郭线1.82水泥砼5.56.54万集镇草沿线2.59水泥砼5.56.55万集镇和仁线1.87水泥砼5.56.56万集镇朱共线0.43水泥砼5.56.57万集镇草长线3.74水泥砼5.56.58万集镇董山线3.79水泥砼5.56.59万集镇丰收线1.29水泥砼5.56.510仁和镇黄仁线6.34水泥砼6.07.011仁和镇临堆线0.52水泥砼5.56.5合计35.551.1任务依据1、洪泽县交通运输局提供的《2016年度江苏省农村公路建设计划表（洪泽县）》。1.2遵循、参照的规范、规定1、《公路工程技术标准》（JTGB01-2014）。2、《公路路线设计规范》（JTGD20-2006）。3、《公路路基设计规范》（JTGD30-2015）。4、《公路水泥混凝土路面设计规范》（JTGD40-2011）。5、《公路路基施工技术规范》（JTGF10-2006）。6、《公路路面基层施工技术细则》（JTG/TF20-2015）。7、《公路水泥混凝土路面施工技术细则》（JTGTF30-2014）。8、《公路桥涵地基与基础设计规范》（JTGD63-2007）。9、《公路涵洞设计细则》（JTG/TD60-04-2007）。10、《公路污工桥涵设计规范》（JTGD61-2006）。11、《公路桥涵施工技术规范》（JTJ/TF50-2011）。12、《公路工程质量检验评定标准》（JTGF801-2012）。13、《道路交通标志标线》（GB5768-2009）。14、江苏省《农村公路提档升级工程施工指导手册》。15、《江苏省农村公路提档升级工程建设管理办法》（苏交公【2013】14号）。16、《江苏省农村公路提档升级工程建设标准指导意见》（苏交公【2013】15号）。17、《江苏省农村公路交通安全保障工程实施技术指南》（2010）。1.3设计标准1、设计标准：四级公路，设计速度20km/h；2、地震动峰值加速度为0.15g；3、路基设计宽度：6.5m/7.5m；4、设计洪水频率1/25。1.4工程概况及主要改造原则本次设计为洪泽县仁和镇及共和镇提档升级的农村道路，共计3条，分别为黄仁线（6.34Km）、余刘线（6.58Km）、共新线（6.58Km）。黄仁线采用双侧拓宽，拓宽后路面为6m宽，路基宽度为7m，道路改造后均为水泥混凝土路面。余刘线K0+000~K4+070.138段为挖除新建，K4+070.138~K6+580段为拓宽改造；共新线K0+000~K4+213段为挖除新建，K4+213~K6+580段为拓宽改造，余刘线及共新线改造后路面宽为5.5m，路基宽6.5m，路面为水泥混泥土路面。编制：复核：审核：审定：洪泽县2016年农村公路改造工程(岔河镇)设计说明第2页共9页1.5测设经过2015年11月上旬，我院进行洪泽县2016年农村公路改造工程施工图设计编制工作接受任务后，我院立即成立了洪泽县2016年农村公路改造工程设计项目组，并制定详细的工作大纲，组织有关人员展开工作。项目组在google地图上对所涉及的路线分别进行了布设，并分别对7个镇依次进行了现场踏勘和资料收集工作。项目组收集了洪泽县的镇村公交规划等资料，同时与相关部门进行沟通，在此基础上进行施工图的编制工作。2015年12月上旬完成了本项目施工图的编制工作。2.0项目自然状况2.1沿线自然地理条件及对项目的影响2.2.1地形、地质、水文、气候等条件1、地理位置本项目位于洪泽县境内，洪泽县地处江苏省西北部，西依洪泽湖，与泗洪、泗阳隔湖相望，东挽白马湖，与楚州、宝应、金湖水陆相依，南临淮河入江水道，与盱眙毗邻，北濒苏北灌溉总渠，与清浦接壤。2、地形、地貌本场地地形较平坦，地貌属黄泛冲积平原。3、地震根据《江苏省地震峰值加速度区划图》，及《建筑抗震设计规范》（GB50011-2010）附录A中规定，设计地震基本加速度值系数为0.05，拟建公路抗震设防烈为6度。4、地层路线区位于华南地台扬子准地台苏北坳陷，区域地质资...
