实用新型专利申请书示例(带图)

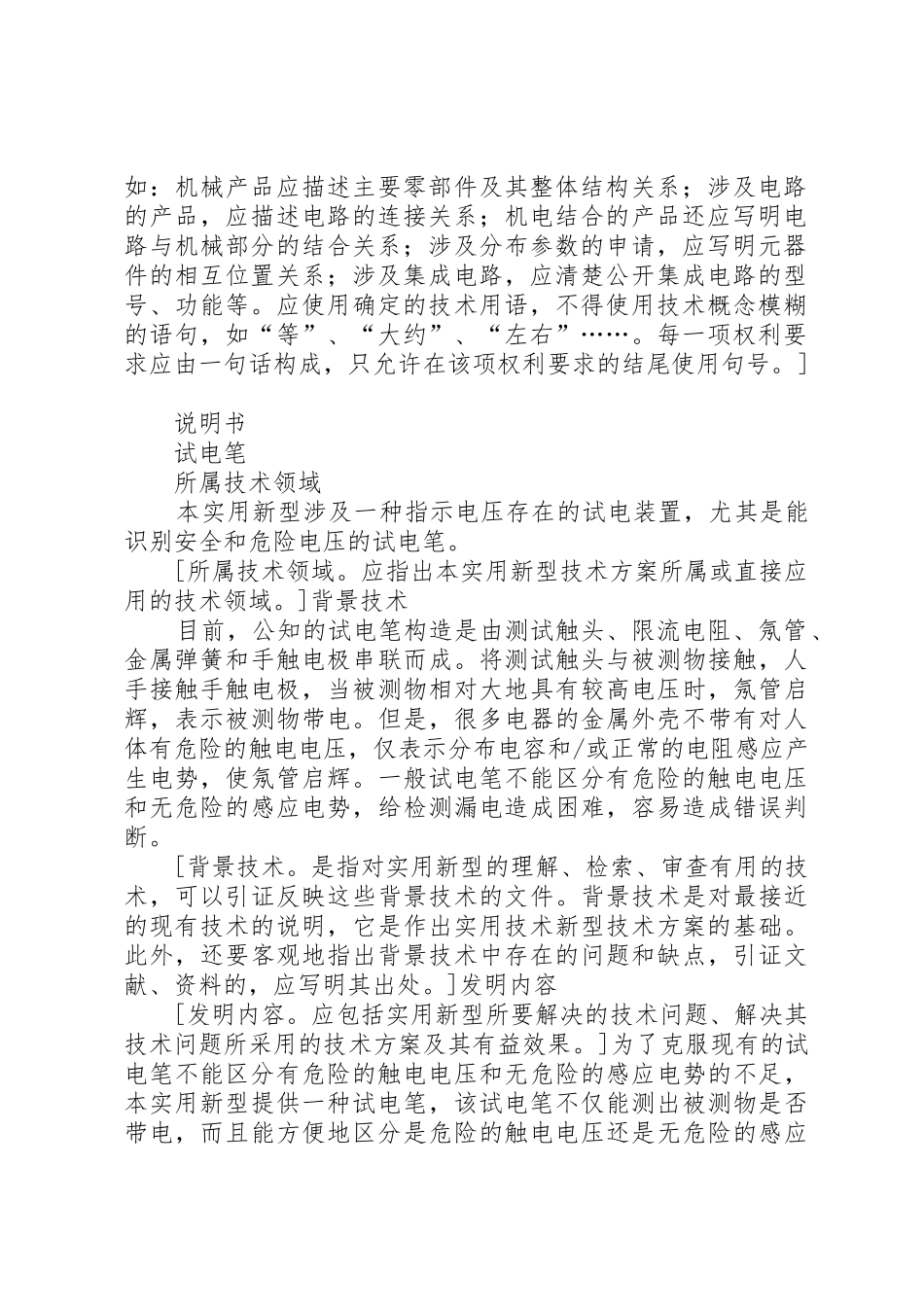

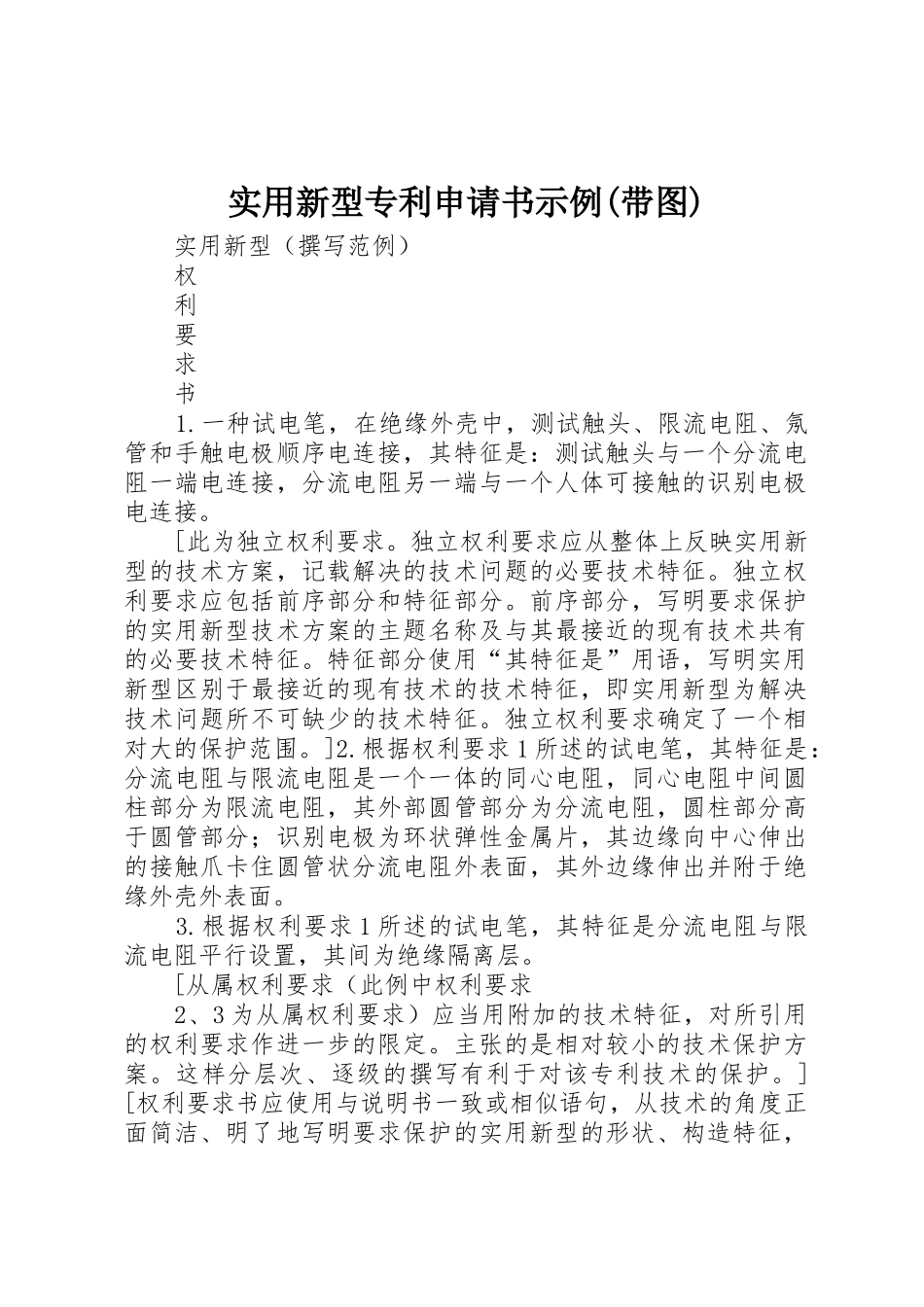

实用新型专利申请书示例(带图) 实用新型（撰写范例） 权 利 要 求 书 1.一种试电笔，在绝缘外壳中，测试触头、限流电阻、氖管和手触电极顺序电连接，其特征是：测试触头与一个分流电阻一端电连接，分流电阻另一端与一个人体可接触的识别电极电连接。 [此为独立权利要求。独立权利要求应从整体上反映实用新型的技术方案，记载解决的技术问题的必要技术特征。独立权利要求应包括前序部分和特征部分。前序部分，写明要求保护的实用新型技术方案的主题名称及与其最接近的现有技术共有的必要技术特征。特征部分使用“其特征是”用语，写明实用新型区别于最接近的现有技术的技术特征，即实用新型为解决技术问题所不可缺少的技术特征。独立权利要求确定了一个相对大的保护范围。]2.根据权利要求 1 所述的试电笔，其特征是：分流电阻与限流电阻是一个一体的同心电阻，同心电阻中间圆柱部分为限流电阻，其外部圆管部分为分流电阻，圆柱部分高于圆管部分；识别电极为环状弹性金属片，其边缘向中心伸出的接触爪卡住圆管状分流电阻外表面，其外边缘伸出并附于绝缘外壳外表面。 3.根据权利要求 1 所述的试电笔，其特征是分流电阻与限流电阻平行设置，其间为绝缘隔离层。 [从属权利要求（此例中权利要求 2、3 为从属权利要求）应当用附加的技术特征，对所引用的权利要求作进一步的限定。主张的是相对较小的技术保护方案。这样分层次、逐级的撰写有利于对该专利技术的保护。][权利要求书应使用与说明书一致或相似语句，从技术的角度正面简洁、明了地写明要求保护的实用新型的形状、构造特征，如：机械产品应描述主要零部件及其整体结构关系；涉及电路的产品，应描述电路的连接关系；机电结合的产品还应写明电路与机械部分的结合关系；涉及分布参数的申请，应写明元器件的相互位置关系；涉及集成电路，应清楚公开集成电路的型号、功能等。应使用确定的技术用语，不得使用技术概念模糊的语句，如“等”、“大约”、“左右”……。每一项权利要求应由一句话构成，只允许在该项权利要求的结尾使用句号。] 说明书 试电笔 所属技术领域 本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。 [所属技术领域。应指出本实用新型技术方案所属或直接应用的技术领域。]背景技术 目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。将测试触头与被测物接触，人手接触手触电极，当被测物相对...
