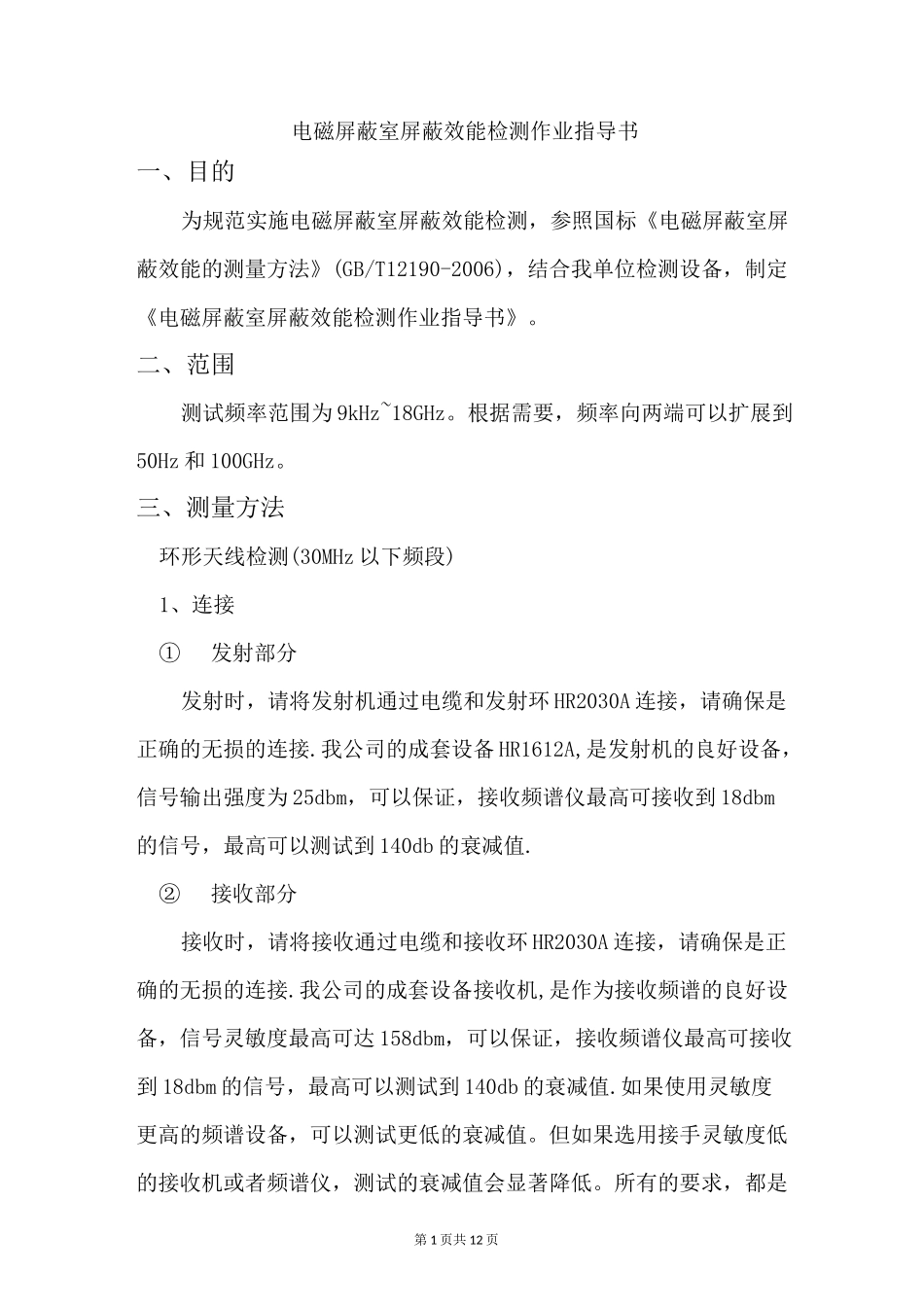

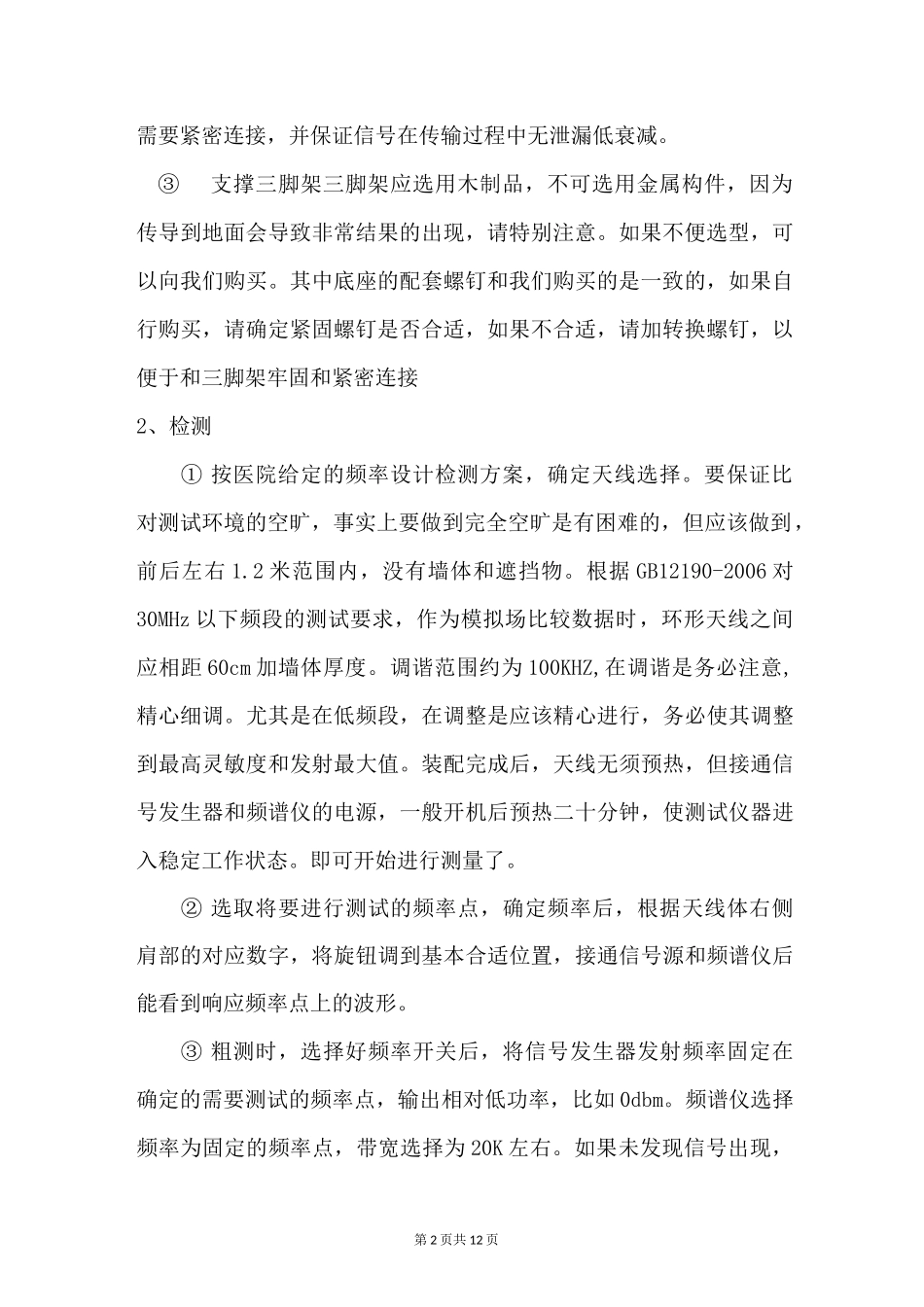

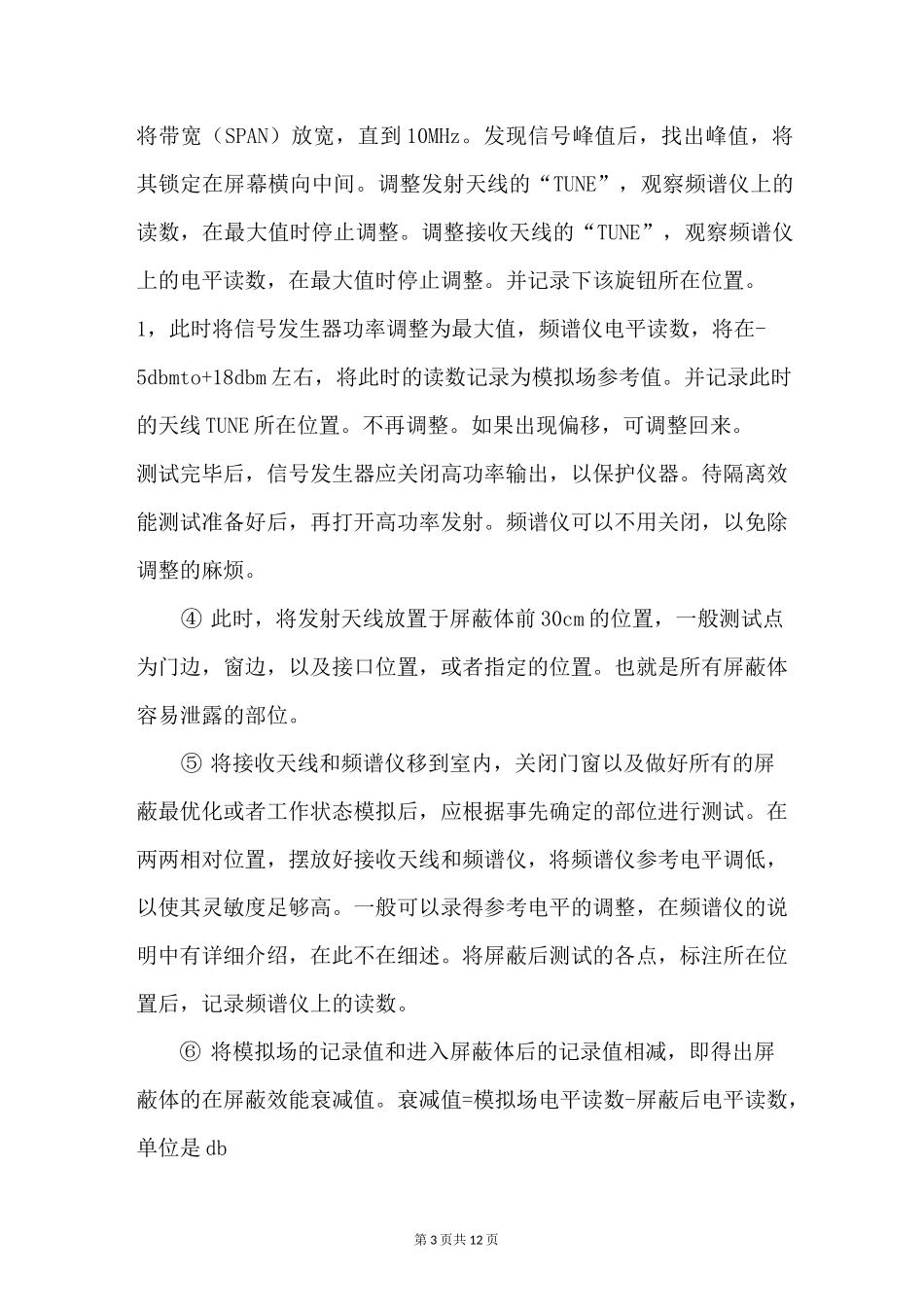

第 1 页共 12 页电磁屏蔽室屏蔽效能检测作业指导书一、目的为规范实施电磁屏蔽室屏蔽效能检测，参照国标《电磁屏蔽室屏蔽效能的测量方法》(GB/T12190-2006)，结合我单位检测设备，制定《电磁屏蔽室屏蔽效能检测作业指导书》。二、范围测试频率范围为 9kHz~18GHz。根据需要，频率向两端可以扩展到50Hz 和 100GHz。三、测量方法环形天线检测(30MHz 以下频段)1、连接①发射部分发射时，请将发射机通过电缆和发射环 HR2030A 连接，请确保是正确的无损的连接.我公司的成套设备 HR1612A,是发射机的良好设备，信号输出强度为 25dbm，可以保证，接收频谱仪最高可接收到 18dbm的信号，最高可以测试到 140db 的衰减值.②接收部分接收时，请将接收通过电缆和接收环 HR2030A 连接，请确保是正确的无损的连接.我公司的成套设备接收机,是作为接收频谱的良好设备，信号灵敏度最高可达 158dbm，可以保证，接收频谱仪最高可接收到 18dbm 的信号，最高可以测试到 140db 的衰减值.如果使用灵敏度更高的频谱设备，可以测试更低的衰减值。但如果选用接手灵敏度低的接收机或者频谱仪，测试的衰减值会显著降低。所有的要求，都是第 2 页共 12 页需要紧密连接，并保证信号在传输过程中无泄漏低衰减。③支撑三脚架三脚架应选用木制品，不可选用金属构件，因为传导到地面会导致非常结果的出现，请特别注意。如果不便选型，可以向我们购买。其中底座的配套螺钉和我们购买的是一致的，如果自行购买，请确定紧固螺钉是否合适，如果不合适，请加转换螺钉，以便于和三脚架牢固和紧密连接2、检测① 按医院给定的频率设计检测方案，确定天线选择。要保证比对测试环境的空旷，事实上要做到完全空旷是有困难的，但应该做到，前后左右 1.2 米范围内，没有墙体和遮挡物。根据 GB12190-2006 对30MHz 以下频段的测试要求，作为模拟场比较数据时，环形天线之间应相距 60cm 加墙体厚度。调谐范围约为 100KHZ,在调谐是务必注意,精心细调。尤其是在低频段，在调整是应该精心进行，务必使其调整到最高灵敏度和发射最大值。装配完成后，天线无须预热，但接通信号发生器和频谱仪的电源，一般开机后预热二十分钟，使测试仪器进入稳定工作状态。即可开始进行测量了。② 选取将要进行测试的频率点，确定频率后，根据天线体右侧肩部的对应数字，将旋钮调到基本合适位置，接通信号源和频谱仪后能看到响应频率点上的波形。③ 粗测时，选择好频率开关后，将信号发生...
