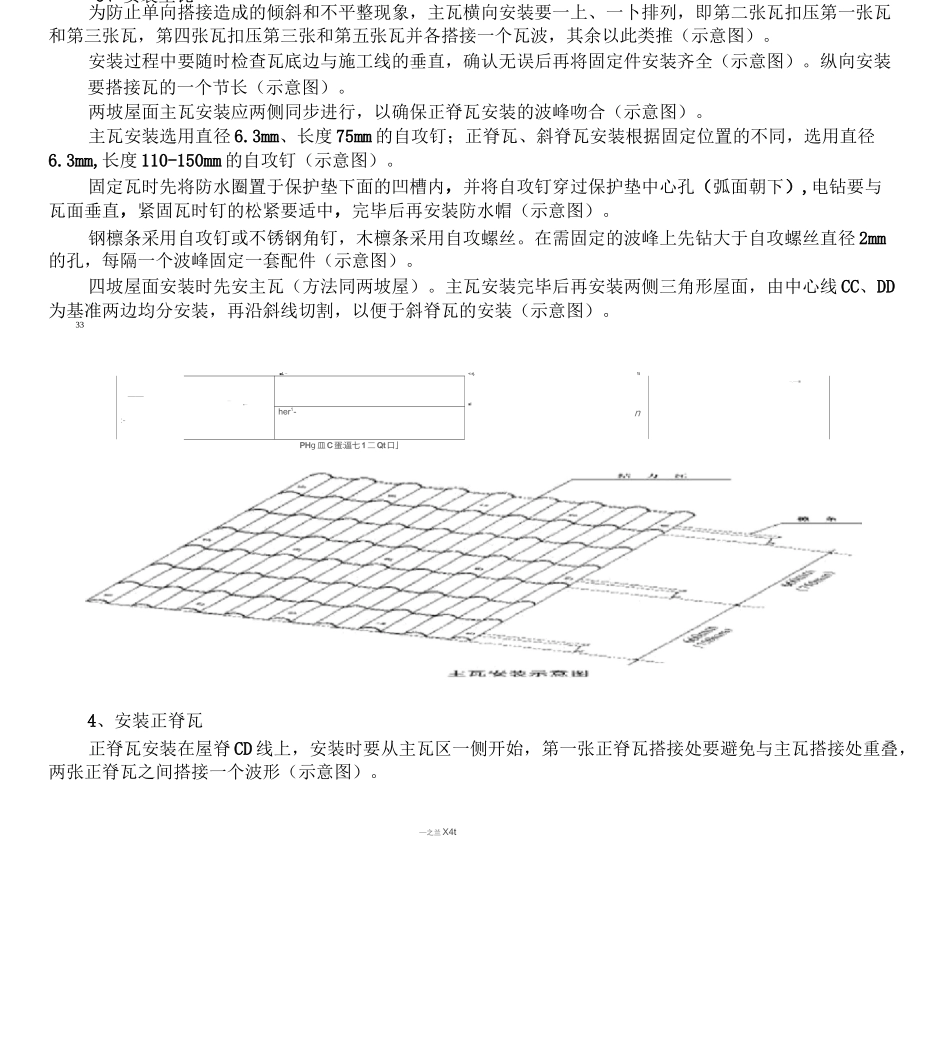

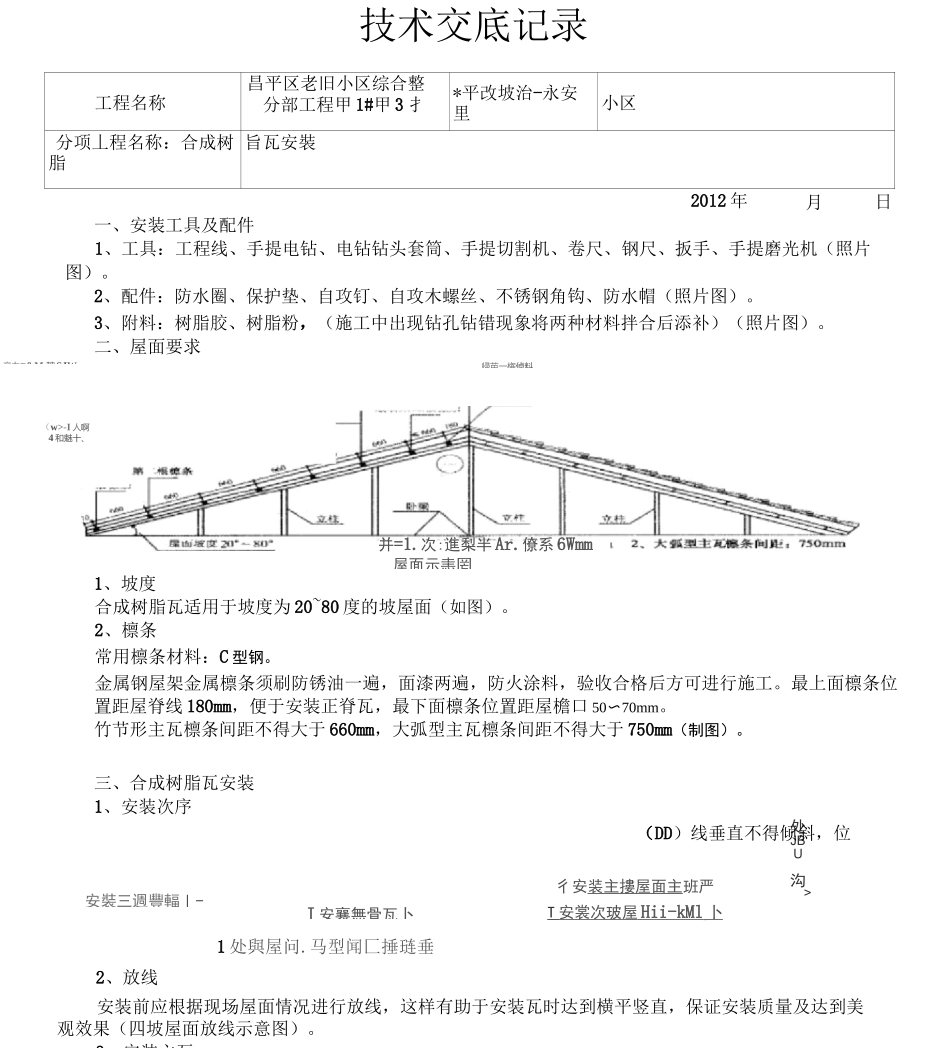

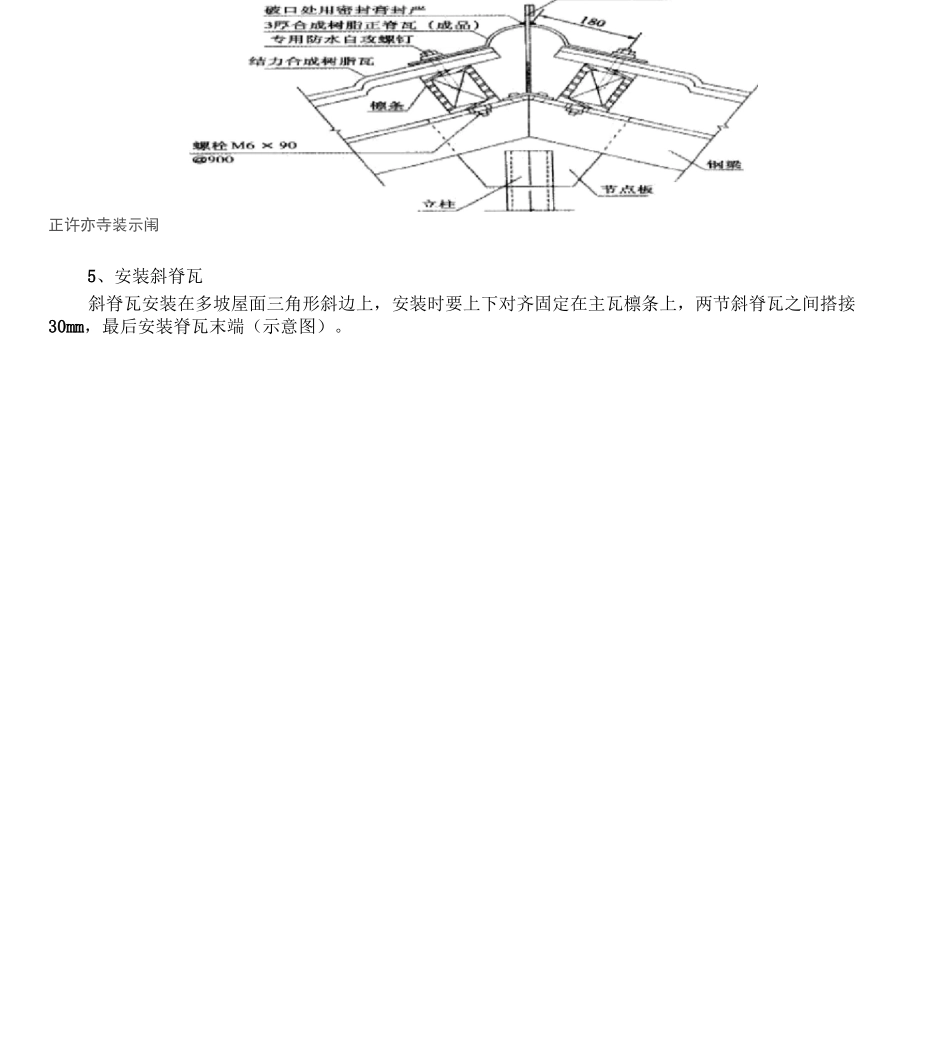

安裝三週豐輻 」 -I 安襄無骨瓦卜彳安装主摟屋面主班严T 安裳次玻屋 Hii-kMl 卜 处JBU沟>1 处與屋问.马型闻匚捶琏垂2、放线安装前应根据现场屋面情况进行放线，这样有助于安装瓦时达到横平竖直，保证安装质量及达到美观效果（四坡屋面放线示意图）。3、安装主瓦（DD）线垂直不得倾斜，位置技术交底记录工程名称昌平区老旧小区综合整分部工程甲 1#甲 3 扌*平改坡治-永安里小区分项丄程名称：合成树脂旨瓦安裝一、安装工具及配件1、工具：工程线、手提电钻、电钻钻头套筒、手提切割机、卷尺、钢尺、扳手、手提磨光机（照片图）。2、配件：防水圈、保护垫、自攻钉、自攻木螺丝、不锈钢角钩、防水帽（照片图）。3、附料：树脂胶、树脂粉，（施工中出现钻孔钻错现象将两种材料拌合后添补）（照片图）。二、屋面要求1、坡度合成树脂瓦适用于坡度为 20~80 度的坡屋面（如图）。2、檩条常用檩条材料：C 型钢。金属钢屋架金属檩条须刷防锈油一遍，面漆两遍，防火涂料，验收合格后方可进行施工。最上面檩条位置距屋脊线 180mm，便于安装正脊瓦，最下面檩条位置距屋檐口 50〜70mm。竹节形主瓦檩条间距不得大于 660mm，大弧型主瓦檩条间距不得大于 750mm（制图）。三、合成树脂瓦安装1、安装次序卒力■&M.轄 SJW-2012 年（w>-I 人啊4 和魅十、月并=1.次:進梨半 Ar.僚系 6Wmm屋面示恚罔日帰苗一権倬料1 处與屋问.马型闻匚捶琏垂2、放线安装前应根据现场屋面情况进行放线，这样有助于安装瓦时达到横平竖直，保证安装质量及达到美观效果（四坡屋面放线示意图）。3、安装主瓦为防止单向搭接造成的倾斜和不平整现象，主瓦横向安装要一上、一卜排列，即第二张瓦扣压第一张瓦和第三张瓦，第四张瓦扣压第三张和第五张瓦并各搭接一个瓦波，其余以此类推（示意图）。安装过程中要随时检查瓦底边与施工线的垂直，确认无误后再将固定件安装齐全（示意图）。纵向安装要搭接瓦的一个节长（示意图）。两坡屋面主瓦安装应两侧同步进行，以确保正脊瓦安装的波峰吻合（示意图）。主瓦安装选用直径 6.3mm、长度 75mm 的自攻钉；正脊瓦、斜脊瓦安装根据固定位置的不同，选用直径6.3mm,长度 110-150mm 的自攻钉（示意图）。固定瓦时先将防水圈置于保护垫下面的凹槽内，并将自攻钉穿过保护垫中心孔（弧面朝下）,电钻要与瓦面垂直，紧固瓦时钉的松紧要适中，完毕后再安装防水帽（示意图）。钢檩条采用自攻钉或不锈钢角钉，木檩条采用自攻螺丝。在需固定...
