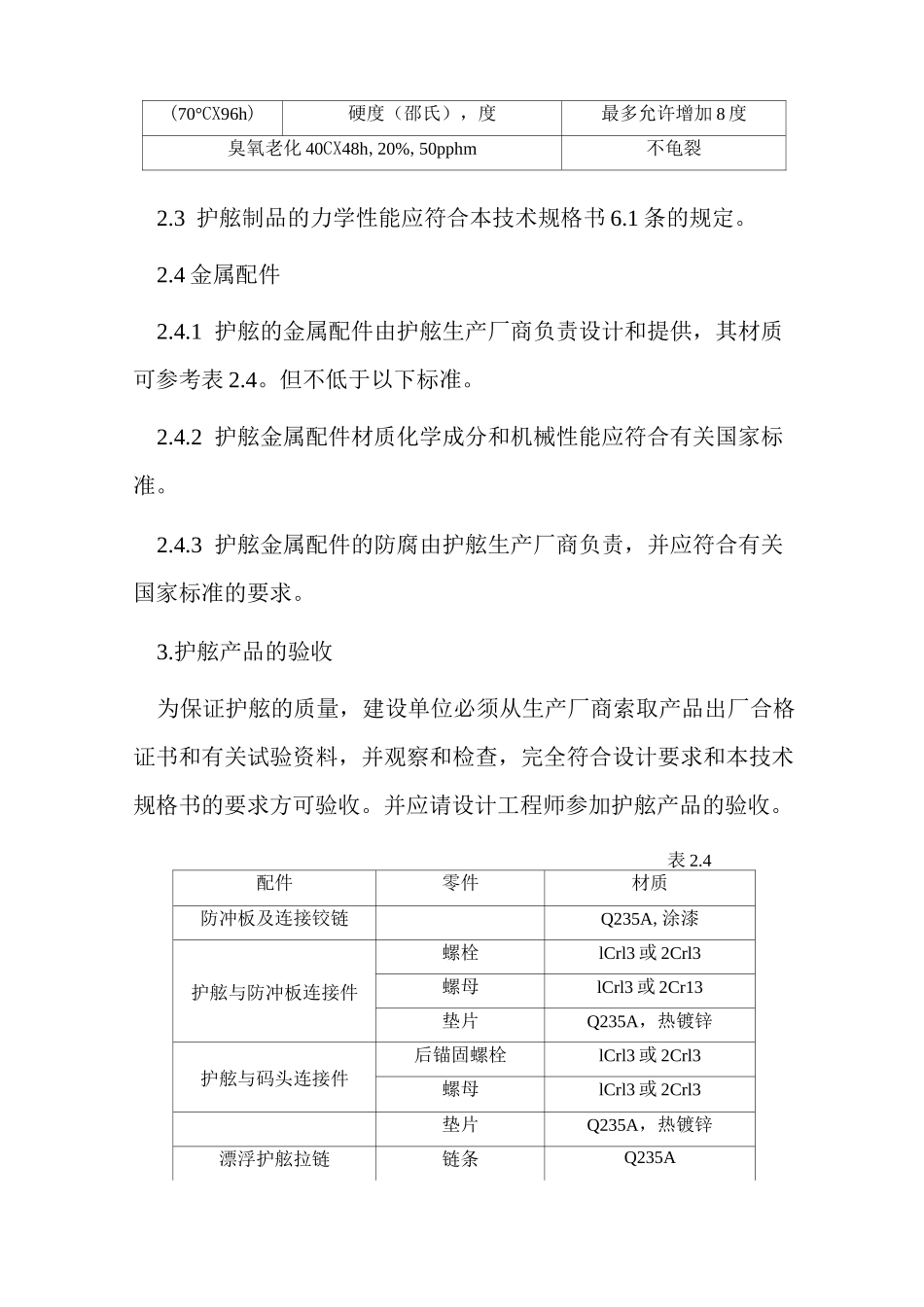

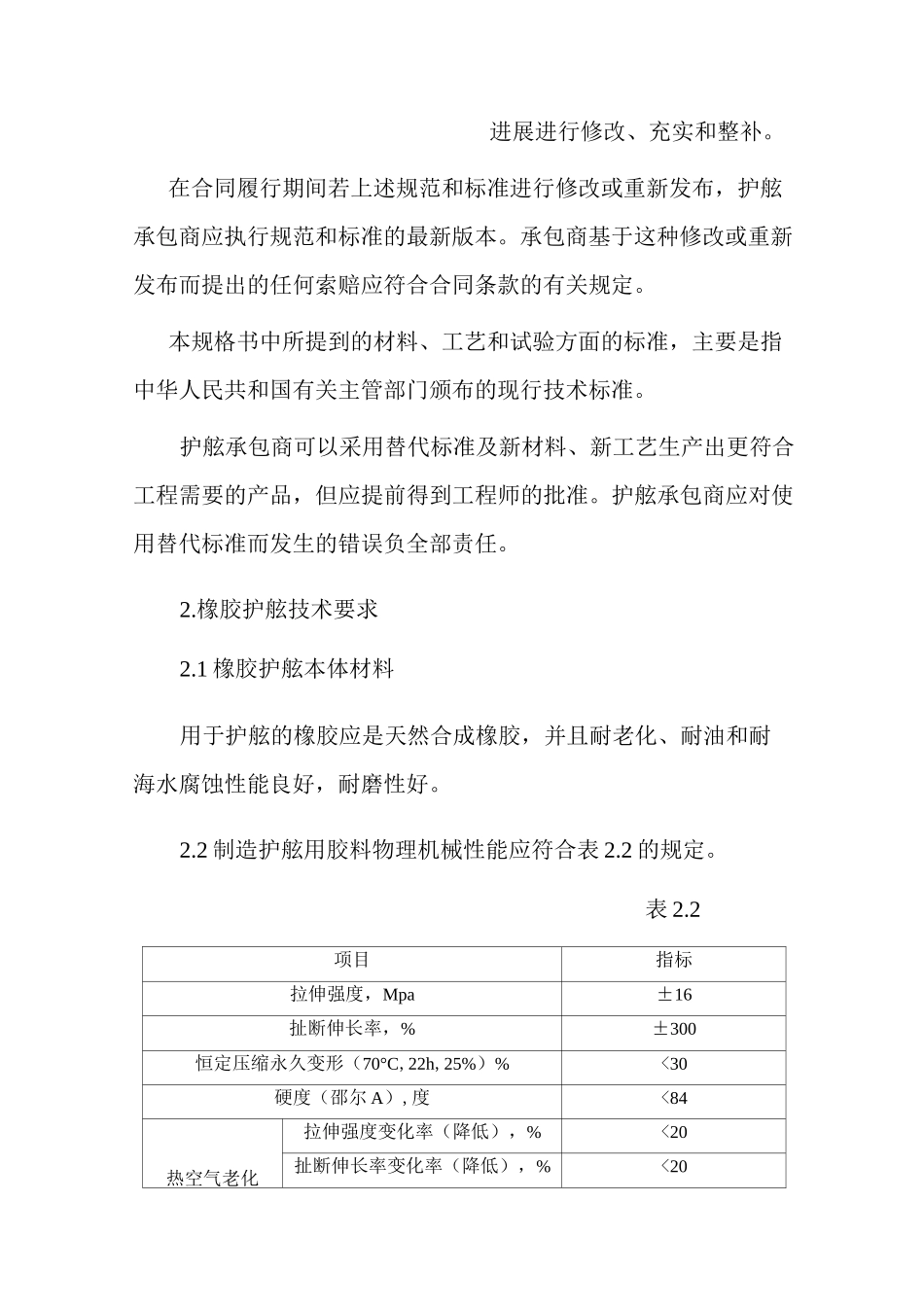

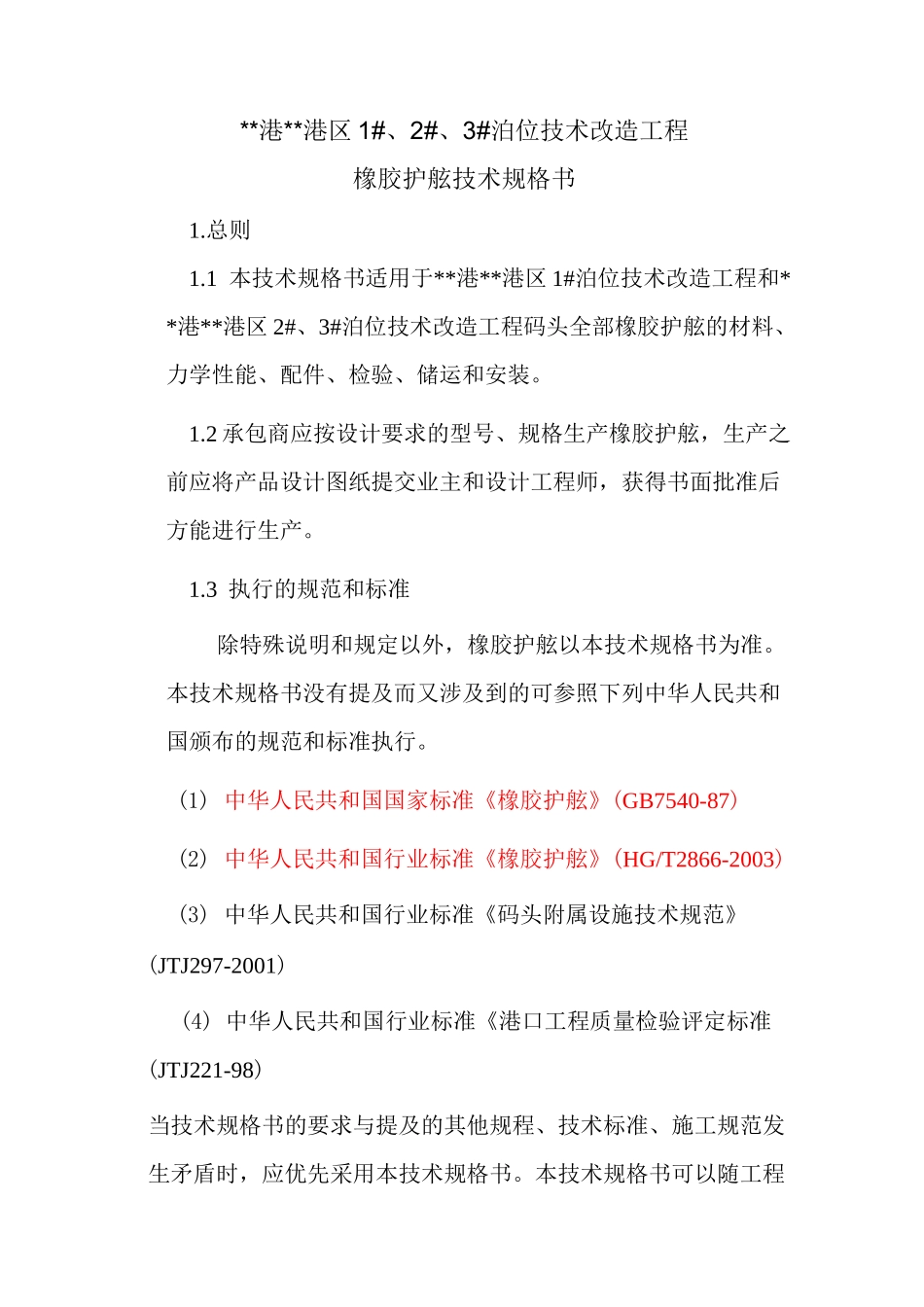

**港**港区 1#、2#、3#泊位技术改造工程橡胶护舷技术规格书1.总则1.1 本技术规格书适用于**港**港区 1#泊位技术改造工程和**港**港区 2#、3#泊位技术改造工程码头全部橡胶护舷的材料、力学性能、配件、检验、储运和安装。1.2 承包商应按设计要求的型号、规格生产橡胶护舷，生产之前应将产品设计图纸提交业主和设计工程师，获得书面批准后方能进行生产。1.3 执行的规范和标准除特殊说明和规定以外，橡胶护舷以本技术规格书为准。本技术规格书没有提及而又涉及到的可参照下列中华人民共和国颁布的规范和标准执行。(1) 中华人民共和国国家标准《橡胶护舷》(GB7540-87)(2) 中华人民共和国行业标准《橡胶护舷》(HG/T2866-2003)(3) 中华人民共和国行业标准《码头附属设施技术规范》(JTJ297-2001)(4) 中华人民共和国行业标准《港口工程质量检验评定标准(JTJ221-98)当技术规格书的要求与提及的其他规程、技术标准、施工规范发生矛盾时，应优先采用本技术规格书。本技术规格书可以随工程进展进行修改、充实和整补。在合同履行期间若上述规范和标准进行修改或重新发布，护舷承包商应执行规范和标准的最新版本。承包商基于这种修改或重新发布而提出的任何索赔应符合合同条款的有关规定。本规格书中所提到的材料、工艺和试验方面的标准，主要是指中华人民共和国有关主管部门颁布的现行技术标准。护舷承包商可以采用替代标准及新材料、新工艺生产出更符合工程需要的产品，但应提前得到工程师的批准。护舷承包商应对使用替代标准而发生的错误负全部责任。2.橡胶护舷技术要求2.1 橡胶护舷本体材料用于护舷的橡胶应是天然合成橡胶，并且耐老化、耐油和耐海水腐蚀性能良好，耐磨性好。2.2 制造护舷用胶料物理机械性能应符合表 2.2 的规定。表 2.2项目指标拉伸强度，Mpa±16扯断伸长率，%±300恒定压缩永久变形（70°C,22h,25%）%<30硬度（邵尔 A）,度<84热空气老化拉伸强度变化率（降低），%<20扯断伸长率变化率（降低），%<20(70°CX96h)硬度（邵氏），度最多允许增加 8 度臭氧老化 40CX48h,20%,50pphm不龟裂2.3 护舷制品的力学性能应符合本技术规格书 6.1 条的规定。2.4 金属配件2.4.1 护舷的金属配件由护舷生产厂商负责设计和提供，其材质可参考表 2.4。但不低于以下标准。2.4.2 护舷金属配件材质化学成分和机械性能应符合有关国家标准。2.4.3 护舷金属配件的防腐由护舷生产厂商负责，并应符合有关国家标准的要求。3.护舷产品的验收为...
