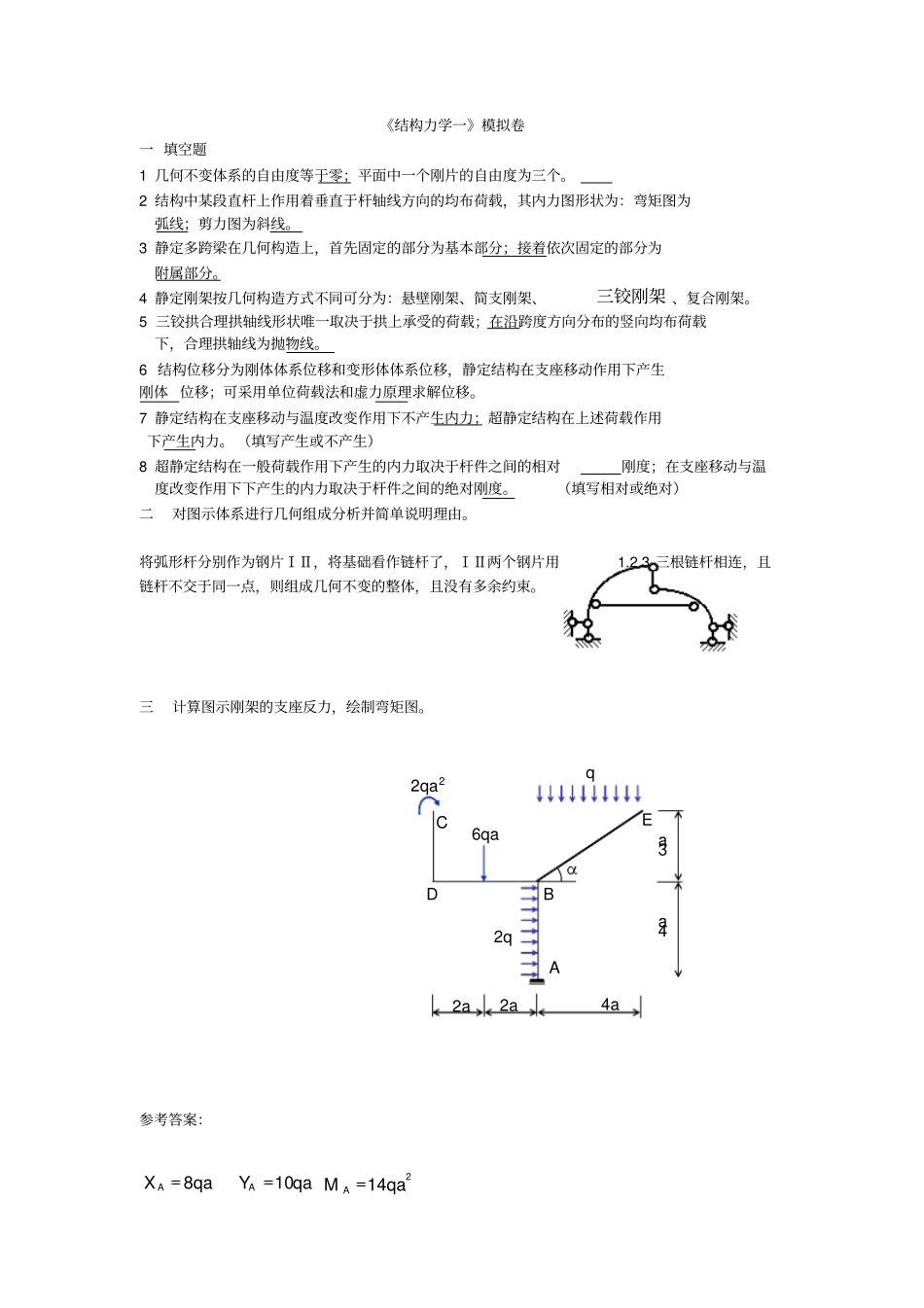

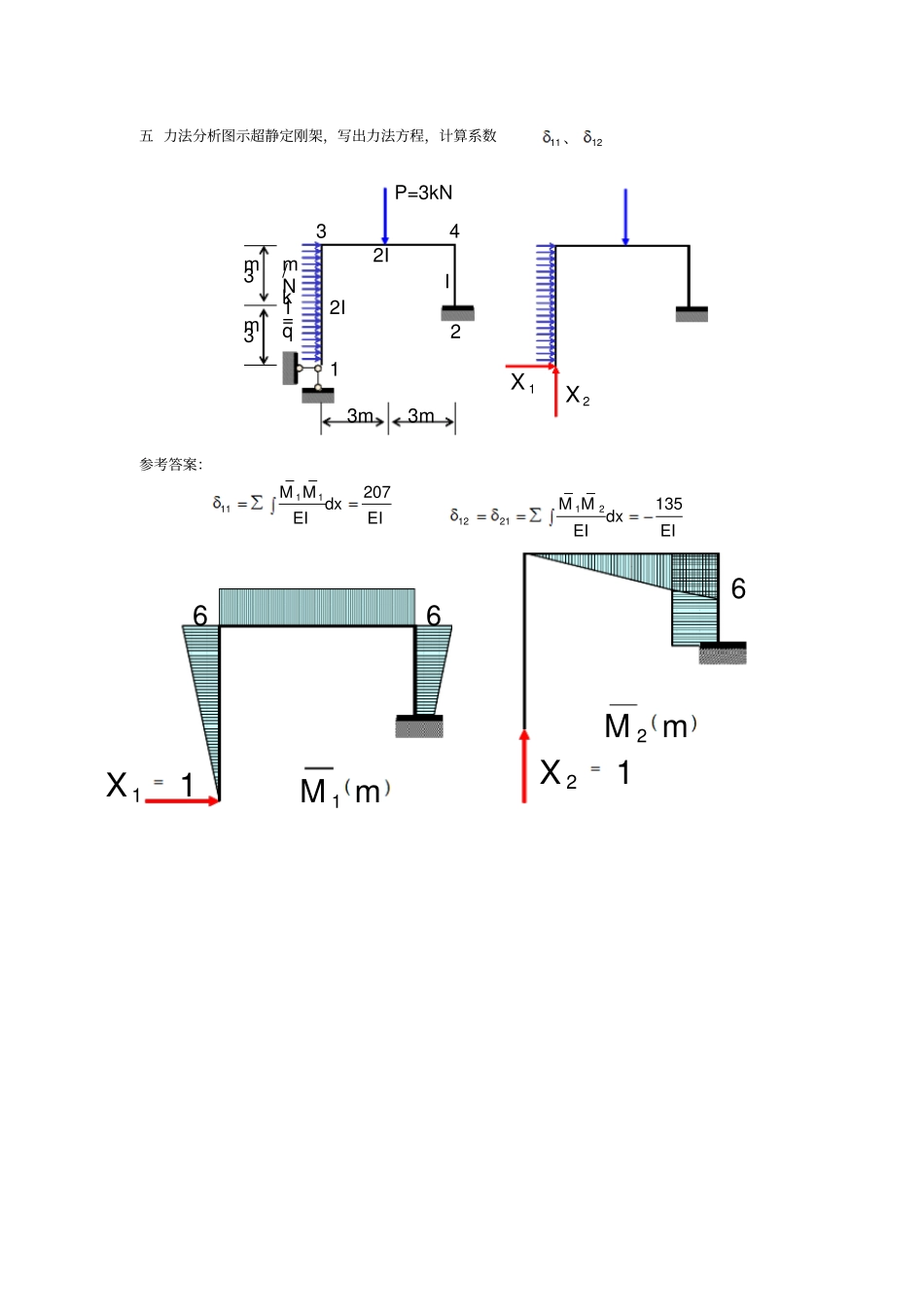

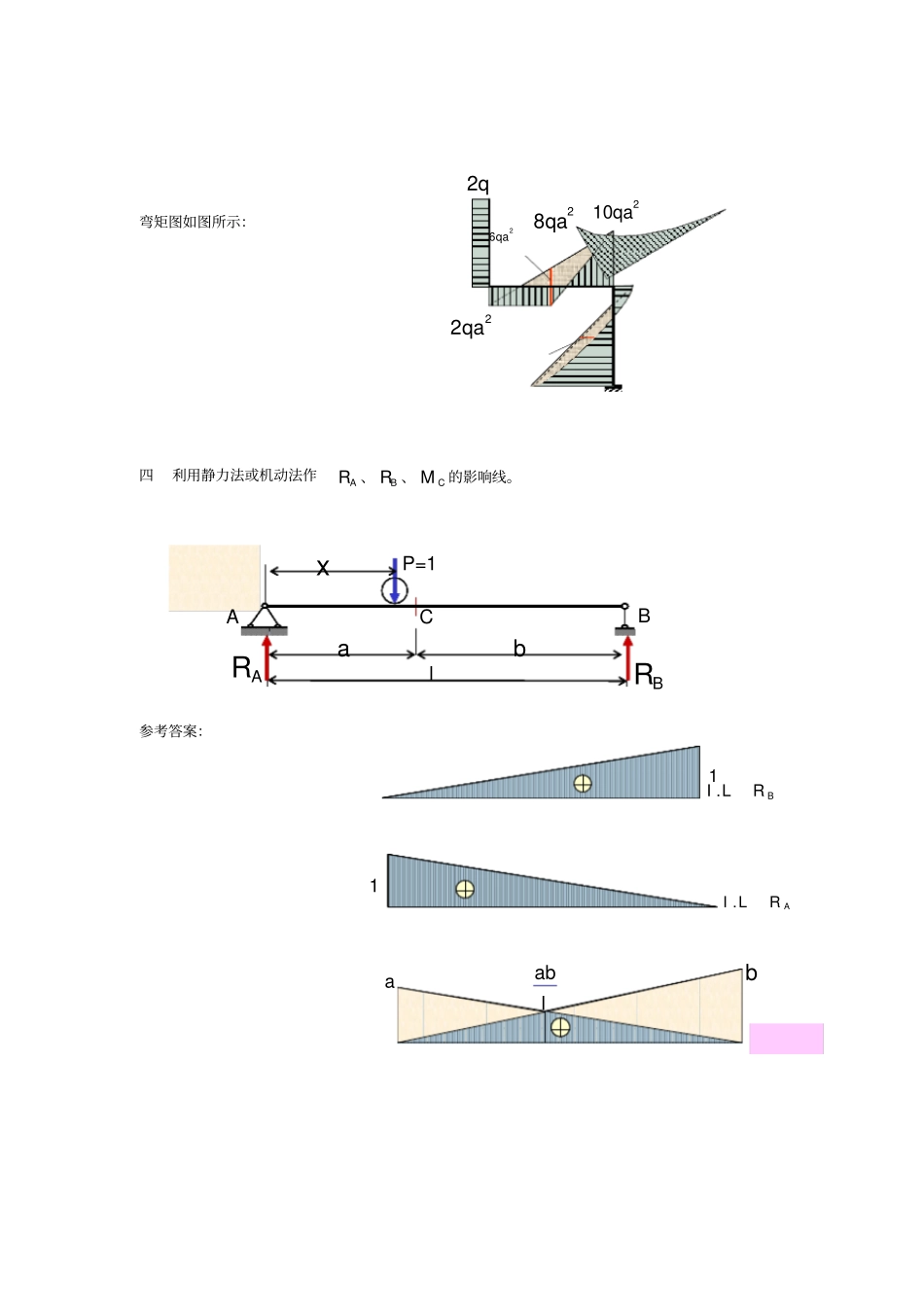

《结构力学一》模拟卷一 填空题1 几何不变体系的自由度等于零；平面中一个刚片的自由度为三个。2 结构中某段直杆上作用着垂直于杆轴线方向的均布荷载，其内力图形状为：弯矩图为弧线；剪力图为斜线。3 静定多跨梁在几何构造上，首先固定的部分为基本部分；接着依次固定的部分为附属部分。4 静定刚架按几何构造方式不同可分为：悬壁刚架、简支刚架、三铰刚架 、复合刚架。5 三铰拱合理拱轴线形状唯一取决于拱上承受的荷载；在沿跨度方向分布的竖向均布荷载下，合理拱轴线为抛物线。6 结构位移分为刚体体系位移和变形体体系位移，静定结构在支座移动作用下产生刚体 位移；可采用单位荷载法和虚力原理求解位移。7 静定结构在支座移动与温度改变作用下不产生内力；超静定结构在上述荷载作用下产生内力。 （填写产生或不产生）8 超静定结构在一般荷载作用下产生的内力取决于杆件之间的相对刚度；在支座移动与温度改变作用下下产生的内力取决于杆件之间的绝对刚度。（填写相对或绝对）二对图示体系进行几何组成分析并简单说明理由。将弧形杆分别作为钢片ⅠⅡ，将基础看作链杆了，ⅠⅡ两个钢片用1.2.3 三根链杆相连，且链杆不交于同一点，则组成几何不变的整体，且没有多余约束。三计算图示刚架的支座反力，绘制弯矩图。参考答案：2qa2a2a4a4a3aq6qa2q2ABCDE8AXqa10AYqa214AMqa弯矩图如图所示：四利用静力法或机动法作AR 、BR 、CM的影响线。参考答案：CP=1xlABBRARab22qa210qa26qa2q28qaI1BRL.1ARLI .abbal五 力法分析图示超静定刚架，写出力法方程，计算系数11 、12参考答案：3m3m3m3mq=1kN/mP=3kNI2I2I12341X2X1111207M M dxEIEI121221135M M dxEIEImMX1262m1X 166M 1《结构力学二》模拟卷一 填空题1 几何可变体系的自由度大于零；平面中一个点的自由度为两个。2 结构中某段直杆上无荷载作用，但结构中其他部分有荷载作用，该段直杆内力图形状为：弯矩图为斜线；剪力图为水平线。3 静定多跨梁在几何构造上包括基本部分和附属部分，力学计算的基本原则是先计算附属部分；最后计算基本部分。4 计算三铰刚架支座反力（设两铰支座在同一高度），一般先计算竖直方向支座反力；然后计算水平方向支座反力。5 三铰拱在合理拱轴线状态下，其内力剪力为零、轴力不为零。6 结构位移分为刚体体系位移和变形体体系位移，静定结构在一般荷载作用下产生弹性位移；可采用单位荷载法计算梁与刚架结构弯曲变形产生的位移。7 超静定次数等...
